Instrukcja szybkiej instalacji generatora prądu Champion 12.5-KW

Szybki przewodnik instalacji generatora prądu Champion 12.5-KW. Dowiedz się, jak przygotować podłoże, dobrać przewody i spełnić wymagania instalacji gazowej.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument jest skróconą instrukcją instalacji generatora prądu Champion 12.5-KW. Przed przystąpieniem do prac należy zawsze zapoznać się z pełną instrukcją obsługi urządzenia oraz lokalnymi przepisami budowlanymi i elektrycznymi. Dokument zawiera kluczowe wytyczne dotyczące przygotowania podłoża, wymagań paliwowych oraz okablowania.

Lokalizacja i montaż generatora

Generator musi być zainstalowany na stabilnym, wypoziomowanym podłożu. Champion zaleca wykonanie podkładu z mieszanki żwiru i piasku lub tłucznia, co zapewnia odpowiednie odprowadzanie wody.

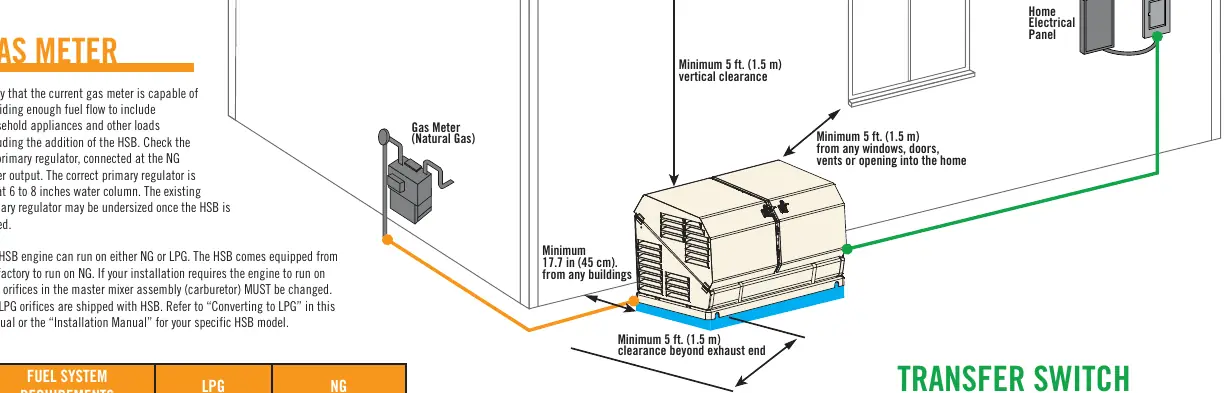

Schemat instalacji: wymagane odległości od budynków i otworów
Schemat instalacji: wymagane odległości od budynków i otworów
  • Przygotowanie podłoża: Wykop obszar o głębokości 5 cali (12,7 cm), który jest o 6 cali (15,2 cm) szerszy i dłuższy niż podstawa generatora (wymiary urządzenia: 124,5 cm x 71 cm).
  • Drenaż: Wypełnij wykop żwirem lub tłuczniem. Poziom kamienia powinien być o 2-3 cale wyższy od poziomu gruntu, aby zapewnić odpływ wody.
  • Bezpieczne odległości: Zachowaj minimalny odstęp 5 stóp (1,5 m) od okien, drzwi, otworów wentylacyjnych oraz budynków. Odległość od ściany palnej musi wynosić co najmniej 450 mm (17,7 cala).
  • Płyta betonowa: Betonowa wylewka jest opcjonalna, chyba że lokalne przepisy (np. ze względu na silne wiatry) wymagają jej zastosowania.

Wymagania instalacji gazowej

Generator może pracować na gazie ziemnym (NG) lub płynnym (LPG). Urządzenie jest fabrycznie przystosowane do gazu ziemnego.

  • Konwersja na LPG: Jeśli wymagane jest zasilanie LPG, konieczna jest wymiana dysz w zespole mieszalnika (gaźniku). Dysze LPG są dołączone do zestawu.
  • Regulator: Sprawdź, czy licznik gazu jest w stanie obsłużyć dodatkowe obciążenie. Główny regulator NG powinien być ustawiony na 6-8 cali słupa wody (WC).
  • Średnice rur: Dobierz średnicę rur gazowych zgodnie z tabelą w instrukcji, uwzględniając długość instalacji. Pamiętaj o dodaniu 2,5 stopy (0,76 m) na każde kolanko 90 stopni.

Okablowanie i przełącznik zasilania

Do połączenia generatora z przełącznikiem zasilania (ATS) wymagane jest 10 przewodów o minimalnym napięciu znamionowym 300 V.

  • Dobór przewodów: Przekrój przewodów (AWG) należy dobrać w zależności od długości trasy kablowej:
    • 1-35 m: 18 AWG
    • 36-56 m: 16 AWG
    • 57-89 m: 14 AWG
    • 90-140 m: 12 AWG
  • Dodatkowe zasilanie: System wymaga również 4 przewodów zasilających, których przekrój należy dobrać odpowiednio do obciążenia.

Informacje o producencie

Champion Power Equipment

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe ciśnienie gazu

Sprawdź regulator główny NG; powinien być ustawiony na 6-8 cali słupa wody (WC). Istniejący regulator może być zbyt mały po dodaniu generatora.

Zbyt mały przepływ paliwa

Upewnij się, że licznik gazu jest w stanie obsłużyć dodatkowe obciążenie generatora wraz z innymi urządzeniami domowymi.

Niewłaściwe okablowanie

Dobierz przekrój przewodów (AWG) zgodnie z długością trasy. Zbyt cienkie przewody na długich dystansach mogą powodować spadki napięcia.

Przed użyciem

  • Sprawdź, czy podłoże jest wypoziomowane i wykonane z odpowiedniego kruszywa.
  • Upewnij się, że zachowano wymagane odstępy od budynków i otworów (min. 1,5 m).
  • Zweryfikuj, czy licznik gazu obsłuży generator.
  • Wybierz odpowiednie dysze (NG lub LPG) w zależności od paliwa.
  • Dobierz przekrój przewodów komunikacyjnych do długości trasy.

Parametry w praktyce

Fuel Supply Pressure (LPG)
10-12 cali słupa wody (WC)
Fuel Supply Pressure (NG)
5-7 / 3.5-5 cali słupa wody (WC)
Min. clearance from building
17.7 cala (45 cm)
Min. clearance from windows/doors
5 stóp (1,5 m)

Ilustracje i schematy

  • Schemat pokazuje wymagane odległości od budynków, okien i drzwi.
  • Tabela przedstawia wymagane średnice rur gazowych w zależności od długości instalacji.
  • Tabela zawiera zalecane przekroje przewodów komunikacyjnych w zależności od odległości od przełącznika ATS.

Zgodność modelu

  • Generator jest fabrycznie ustawiony na gaz ziemny (NG).
  • Wymiana dysz jest wymagana przy przejściu na gaz płynny (LPG).
  • Wymagane 10 przewodów komunikacyjnych o min. napięciu 300V.
