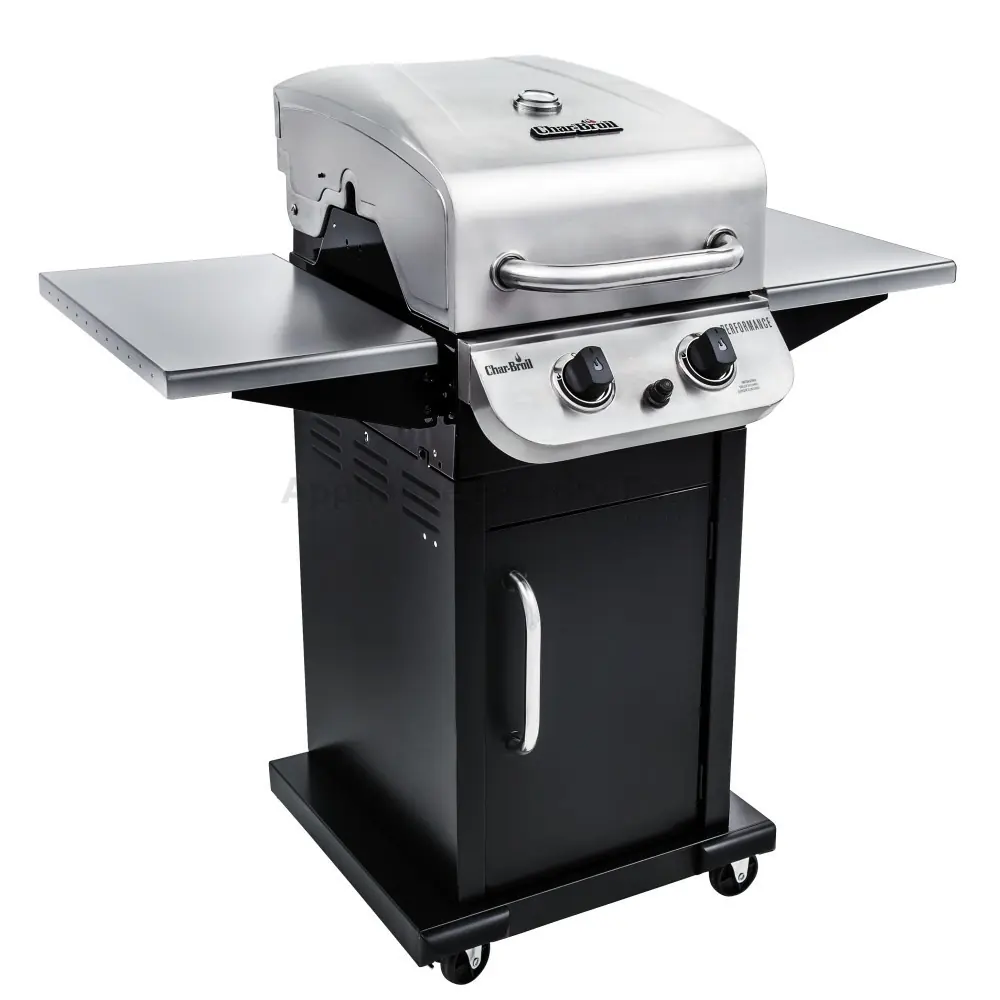

Instrukcja obsługi grilla gazowego Char-Broil 463625217
Szybki przewodnik po instrukcji obsługi grilla gazowego Char-Broil 463625217. Znajdź informacje o montażu, bezpiecznym użytkowaniu, czyszczeniu palników oraz rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera kompletne wytyczne dotyczące montażu, bezpiecznego użytkowania, konserwacji oraz rozwiązywania problemów z grillem gazowym Char-Broil 463625217. str. 2, 3, 4, 5
Najważniejsze czynności
- Przeprowadź test szczelności przed pierwszym użyciem str. 6, 7, 15, 16
- Wypal grill przed pierwszym użyciem str. 32, 36
Pierwsze uruchomienie
- Wypal grill na najwyższym ustawieniu przez 15-20 minut str. 32, 36
Problemy i rozwiązania
Sudden drop in gas flow
Check for gas in LP cylinder, reset excess flow valve by turning off knobs and cylinder valve, then reconnect.
str. 40, 42Konserwacja i reset
- Reset regulatora bezpieczeństwa str. 32, 36
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| LP Cylinder Capacity | 20 lb (9 kg) | Maximum capacity | str. 5, 14 |
Gdzie szukać w PDF
- Assembly str. 20, 30
- Use and Care str. 4, 9
- Troubleshooting str. 39, 40
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy grilla gazowego Char-Broil 463625217. Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, podłączenia gazu, procedur rozpalania, czyszczenia oraz konserwacji urządzenia. Przed pierwszym użyciem należy koniecznie przeprowadzić test szczelności oraz wypalić grill na najwyższym ustawieniu przez 15-20 minut.
Bezpieczeństwo
- Grill przeznaczony wyłącznie do użytku na zewnątrz.
- Nigdy nie używaj grilla w zamkniętych pomieszczeniach (garaż, weranda, budynki).
- Zachowaj co najmniej 3 stopy (ok. 1 metr) odstępu od ścian i materiałów łatwopalnych.
- W przypadku wykrycia wycieku gazu (zapach gazu), natychmiast zakręć zawór butli i wezwij straż pożarną.
- Nie przykrywaj rusztów folią aluminiową, gdyż blokuje to wentylację palników.
Montaż
Montaż wymaga podstawowych narzędzi (klucz nastawny, śrubokręt, klucz 7/16"). Instrukcja prowadzi przez 16 kroków montażowych, obejmujących ramę wózka, półki boczne, palniki oraz system odprowadzania tłuszczu. Należy zachować ostrożność przy dokręcaniu śrub przy powierzchniach emaliowanych, aby nie uszkodzić powłoki.
Użytkowanie i konserwacja
Rozpalanie: Zawsze otwieraj pokrywę przed rozpaleniem. Używaj przycisku zapalnika elektronicznego lub zapałki w uchwycie, jeśli zapalnik nie działa.
Czyszczenie: Regularnie czyść palniki i rury Venturiego, aby zapobiec gniazdowaniu owadów (pająków), co może prowadzić do niebezpiecznych zapłonów wstecznych. Ruszty należy czyścić po każdym użyciu, gdy grill ostygnie.
Butla gazowa: Używaj wyłącznie butli LP o pojemności 20 lb (9 kg). Butla musi być zawsze w pozycji pionowej.
Rozwiązywanie problemów
W przypadku problemów z niską temperaturą lub przepływem gazu, sprawdź, czy zawór bezpieczeństwa w regulatorze nie został aktywowany. Aby go zresetować: wyłącz palniki, zakręć butlę, odłącz regulator, odczekaj 30 sekund, podłącz ponownie i powoli otwórz zawór butli.
Praktyczna pomoc
Typowe problemy
Grill nie osiąga temperatury powyżej 250°F-300°F
Zresetuj regulator bezpieczeństwa: wyłącz palniki, zakręć butlę, odłącz regulator, odczekaj 30 sekund, podłącz ponownie i powoli otwórz zawór butli.
Zapach gazu
Natychmiast zakręć zawór butli, zgaś otwarty ogień, otwórz pokrywę. Jeśli zapach się utrzymuje, oddal się i wezwij straż pożarną.
Trudności z zapłonem
Sprawdź, czy palniki są czyste (brak pajęczyn), czy bateria w zapalniku jest sprawna i czy elektroda jest ustawiona prawidłowo.
Przed użyciem
- Sprawdź szczelność połączeń gazowych (test wody z mydłem)
- Upewnij się, że grill jest zmontowany zgodnie z instrukcją
- Usuń materiały reklamowe z powierzchni grilla
- Wypal grill na najwyższym ustawieniu przez 15-20 minut przed pierwszym użyciem
Parametry w praktyce
- Odstęp od ścian
- Minimum 3 stopy (ok. 1 metr) od ścian lub powierzchni palnych.
Ilustracje i schematy
- Schemat montażu wózka (strony 20-24)
- Schemat podłączenia regulatora do butli (strona 6)

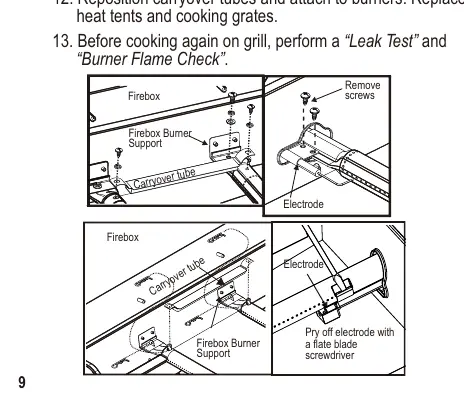

- Schemat czyszczenia palników (strona 10)
Zgodność modelu
- Grill przeznaczony wyłącznie do użytku z gazem LP (propan).
- Nie używaj węgla ani brykietów w tym grillu.
