Instrukcja obsługi urządzenia do odsysania oleju CLAS HU 0185BL 25L
Instrukcja obsługi urządzenia do odsysania zużytego oleju CLAS HU 0185BL o pojemności 25 litrów. Zawiera wytyczne dotyczące bezpieczeństwa, procedury eksploatacji, konserwacji oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

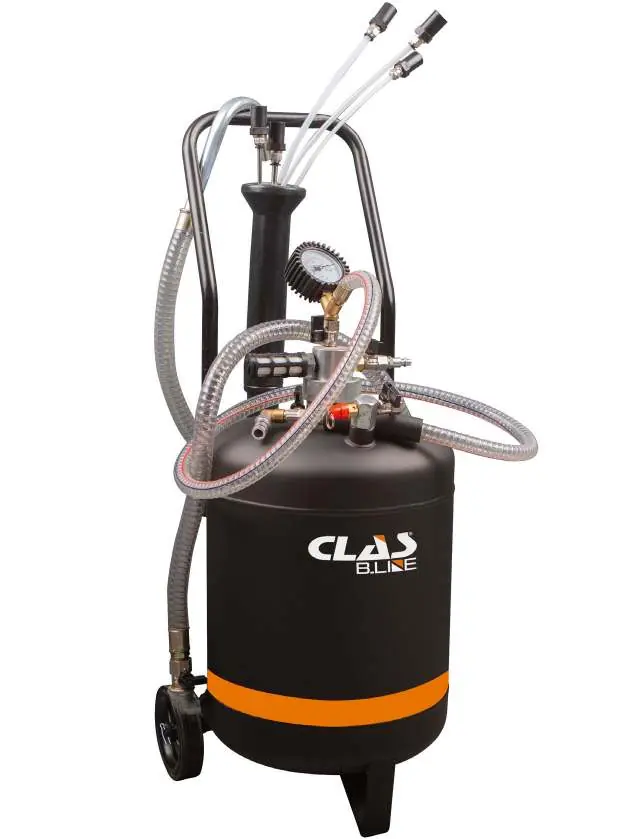

Urządzenie CLAS HU 0185BL to profesjonalny odsysacz oleju o pojemności 25 litrów, przeznaczony do usuwania zużytego oleju z silników pojazdów. Olej może być usuwany za pomocą grawitacji lub pneumatycznego systemu ssącego (system Venturiego). Urządzenie wyposażone jest w solidne kółka ułatwiające manewrowanie w warunkach warsztatowych.
Dane techniczne
- Pojemność zbiornika: 25L
- Wysokość zbiornika: 470mm
- Zasilanie pneumatyczne: 6-8 bar
- Zasilanie do opróżniania zbiornika: max 1 bar
- Manometr: od 0.2b do -1b
- W zestawie: 3 sondy elastyczne (Ø8, Ø6, Ø5 mm) oraz 2 sondy sztywne (Ø6, Ø8 mm)
Bezpieczeństwo
Przed użyciem należy zapoznać się z instrukcją. Urządzenie nie jest zabawką. Należy unikać pracy w wilgotnym środowisku, aby zapobiec korozji komponentów. Zabrania się odsysania cieczy łatwopalnych lub żrących. Podczas pracy z gorącym olejem należy stosować środki ochrony indywidualnej (EPI), chroniąc dłonie, twarz i ciało. Należy utrzymywać prawidłowe ciśnienie powietrza i nie przekraczać limitów roboczych.
Uruchomienie i obsługa
Podłącz sprężone powietrze (8 bar) do złącza pompy próżniowej. Gdy wskazówka manometru znajdzie się w odpowiedniej strefie (po ok. 2.5-3 minutach), odłącz zasilanie. Urządzenie jest gotowe do pracy. Włóż sondę do silnika (najlepiej gdy olej jest ciepły) i podłącz wąż ssący. Otwórz zawór, aby rozpocząć odsysanie. Po zakończeniu zamknij zawór. Aby opróżnić zbiornik, podłącz zasilanie powietrzem o ciśnieniu 0.5 bar do wlotu i otwórz zawór spustowy.
Konserwacja
Przed każdym użyciem sprawdź szczelność urządzenia oraz stan węży. W przypadku wycieków nie używaj urządzenia i skontaktuj się z serwisem. Nie przechowuj zużytego oleju w zbiorniku przez długi czas, aby uniknąć korozji. Regularnie czyść urządzenie i przechowuj je w suchym, chłodnym miejscu. Jeśli temperatura pracy przekroczy 70°C, natychmiast przerwij pracę.
Kontakt
W razie problemów technicznych lub potrzeby zakupu części zamiennych, skontaktuj się z dystrybutorem lub serwisem Clas Equipements pod adresem e-mail [email protected] lub numerem telefonu +33(0)4 79 72 62 22.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Wycieki oleju
Nie używaj urządzenia, jeśli zidentyfikowano wycieki. Skontaktuj się z wykwalifikowanym serwisem Clas Equipements.
Przegrzewanie się urządzenia
Jeśli temperatura pracy przekroczy 70°C, natychmiast przerwij pracę i sprawdź urządzenie pod kątem usterek.
Korozja zbiornika
Nie przechowuj zużytego oleju w zbiorniku przez długi czas. Regularnie czyść urządzenie i przechowuj w suchym miejscu.
Przed użyciem
- Sprawdź, czy wąż powietrzny nie jest zużyty lub uszkodzony.
- Upewnij się, że wszystkie połączenia są szczelne i dobrze zamocowane.
- Sprawdź, czy urządzenie nie wykazuje wycieków.
- Upewnij się, że wąż ssący jest prawidłowo podłączony.
- Załóż odpowiednią odzież ochronną (EPI).
Parametry w praktyce
- Zasilanie 6-8 bar
- Wymagane ciśnienie powietrza do wytworzenia podciśnienia w systemie ssącym.
- Zasilanie 1 bar Max
- Maksymalne ciśnienie powietrza dopuszczalne przy opróżnianiu zbiornika z oleju.
Ilustracje i schematy

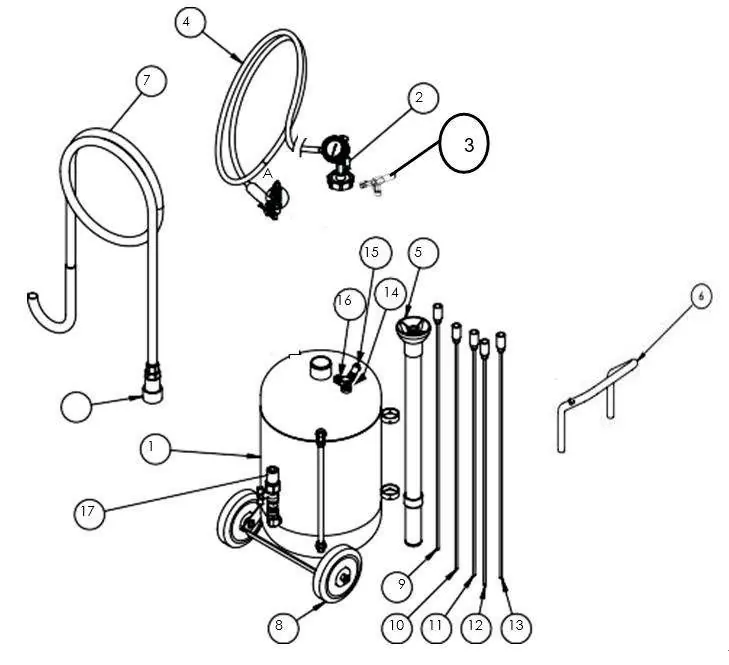

- Schemat przedstawia zbiornik (1), generator podciśnienia (2), wlot powietrza (3) oraz zestaw sond (9-13) i zaworów (16-17).
- Obrazek z manometrem pokazuje punkty podłączenia (a, b, c, d) niezbędne do uruchomienia procesu odsysania.
- Obrazek z zaworem spustowym (17) ilustruje procedurę opróżniania zbiornika z zużytego oleju.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do usuwania zużytego oleju z silników pojazdów.
- Zabrania się używania do cieczy łatwopalnych lub żrących.
- Używaj tylko oryginalnych części zamiennych Clas.
