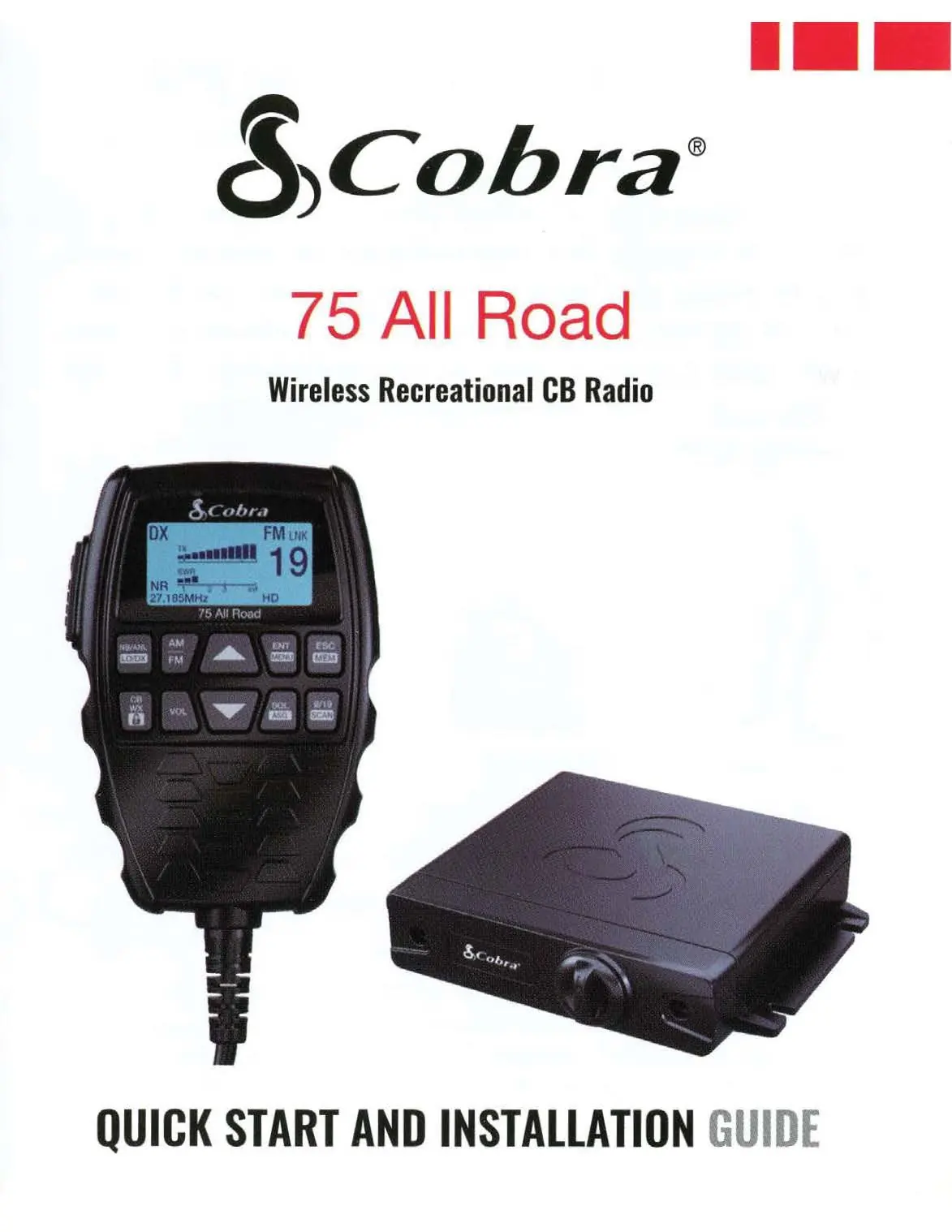

Instrukcja obsługi radiotelefonu CB Cobra 75 All Road

Najważniejsze informacje

Cobra 75 All Road to zaawansowany bezprzewodowy radiotelefon CB, składający się z jednostki sterującej (słuchawki) oraz modułu nadawczo-odbiorczego (tzw. czarna skrzynka). Urządzenie oferuje łączność Bluetooth, cyfrową redukcję szumów (DSP) oraz stopień ochrony IP66. Przed rozpoczęciem użytkowania upewnij się, że słuchawka jest sparowana z modułem nadawczym.

Opis urządzenia

System składa się z dwóch głównych elementów:

• Słuchawka: Zawiera wyświetlacz LCD, przycisk PTT, przyciski sterowania kanałami, głośność, menu oraz mikrofon.
• Moduł nadawczo-odbiorczy (Black Box): Posiada port USB, port głośnika zewnętrznego oraz złącze antenowe.

Instalacja

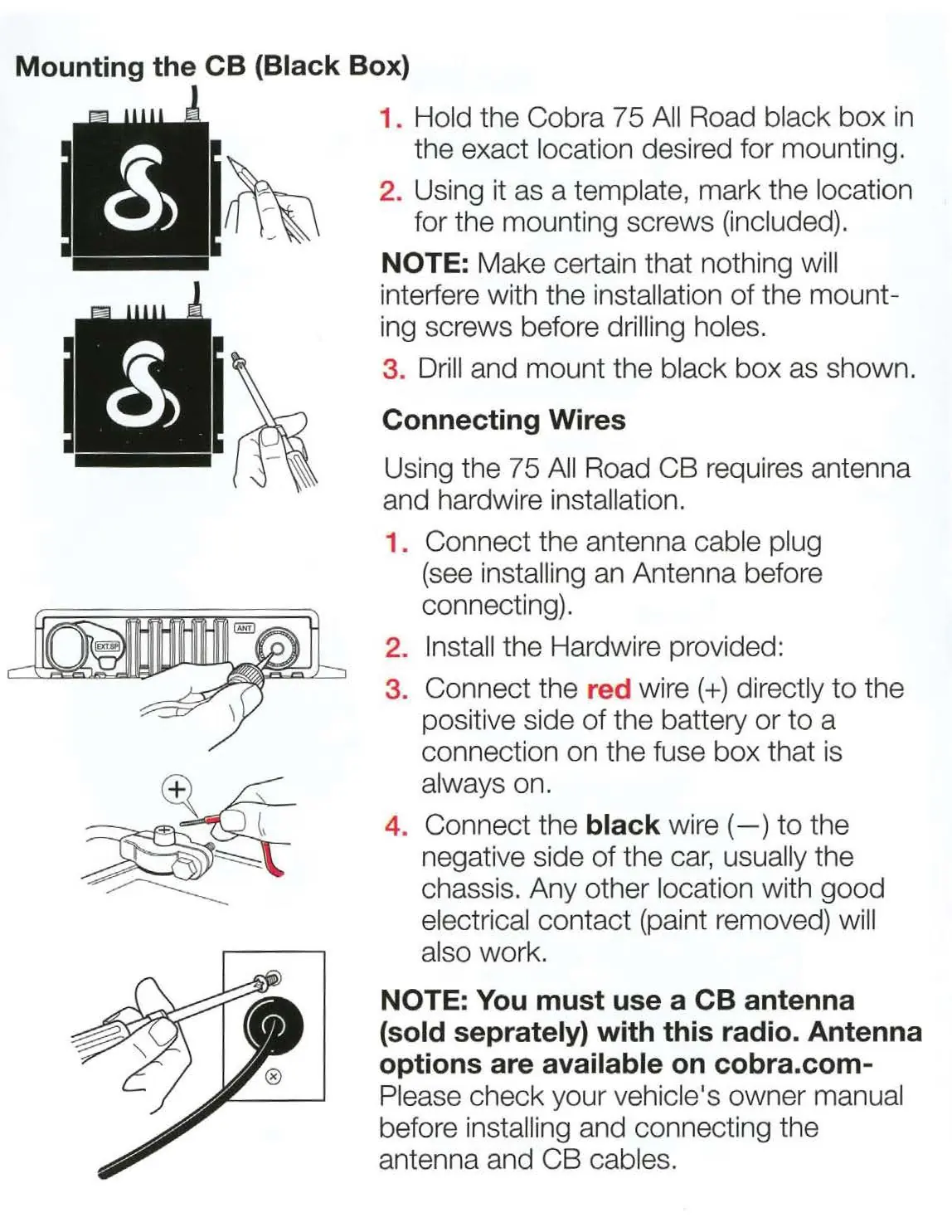

Instalacja wymaga montażu modułu nadawczego oraz podłączenia zasilania i anteny:

• Montaż modułu: Wybierz miejsce wewnątrz pojazdu (np. pod siedzeniem, w bagażniku). Użyj modułu jako szablonu do zaznaczenia otworów na śruby.
• Podłączenie przewodów: Czerwony przewód (+) podłącz do dodatniego bieguna akumulatora lub bezpiecznika z stałym zasilaniem. Czarny przewód (-) podłącz do masy pojazdu (podwozia).
• Antena: Podłącz antenę CB (sprzedawaną oddzielnie) do złącza SO-239 na module. Dla najlepszej wydajności zamontuj antenę na środku dachu.
• Słuchawka: Zamontuj uchwyt słuchawki w dogodnym miejscu. Słuchawka może być zasilana z portu USB w pojeździe lub bezpośrednio z modułu nadawczego.

Obsługa

Podstawowe funkcje radiotelefonu:

• Włączanie/Wyłączanie: Naciśnij i zwolnij przycisk zasilania na słuchawce.
• Kanały: Użyj przycisków UP/DOWN do zmiany kanałów.
• Squelch (Blokada szumów): Naciśnij przycisk SQ/ASQ i użyj strzałek, aby dostosować poziom blokady szumów (OFF - 34).
• Cyfrowa redukcja szumów (DSP): Funkcja NR redukuje szumy tła. Można ją dostosować w menu (TX NR dla nadawania, RX NR dla odbioru, poziomy 01-05).

Menu i ustawienia

Dostęp do menu uzyskuje się przez przytrzymanie przycisku ENT/MENU:

• Bluetooth: Służy do parowania słuchawki Bluetooth lub bezprzewodowego przycisku PTT.
• Audio Path: Wybór źródła dźwięku (słuchawka, głośnik zewnętrzny lub oba).
• VOX: Aktywacja głosowa nadawania (wymaga bezprzewodowego przycisku PTT).
• WX Alert: Ostrzeżenia pogodowe.

Rozwiązywanie problemów

Jeśli słyszysz szumy, zwiększ poziom blokady szumów (Squelch) lub zmniejsz głośność. Jeśli słuchawka nie łączy się z modułem, upewnij się, że są sparowane. W przypadku problemów z wyświetlaczem (ciągłe logo), odłącz zasilanie, podłącz słuchawkę bezpośrednio do portu USB modułu, a następnie ponownie podłącz zasilanie.

Dane techniczne

• Kanały: 40 kanałów AM/FM.
• Zasilanie: 13.8V DC.
• Moc nadajnika: 4 Waty.
• Złącze antenowe: UHF (SO-239).
• Zakres temperatur: -30°C do +65°C.
