Instrukcja obsługi systemu alarmowego Cobra Bridge
Szybki przewodnik po systemie alarmowym Cobra Bridge. Dowiedz się, jak uzbrajać i rozbrajać alarm, wymieniać baterię w pilocie, używać kodu PIN w sytuacjach awaryjnych oraz interpretować kody błędów LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
System alarmowy Cobra Bridge to zaawansowane zabezpieczenie pojazdu sterowane pilotem z dynamicznym kodem. Kluczowym elementem systemu jest karta EMERGENCY KEY CARD z kodem PIN, która jest niezbędna do awaryjnego rozbrajania systemu oraz programowania nowych pilotów. Przechowuj ją w bezpiecznym miejscu, oddzielnie od pojazdu.

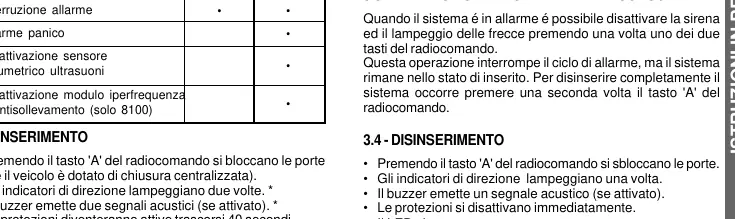

Obsługa systemu
Podstawowe funkcje realizowane są za pomocą pilota:
- Uzbrajanie: Naciśnij przycisk 'A'. Drzwi zostaną zablokowane (jeśli pojazd posiada centralny zamek), kierunkowskazy migną dwukrotnie, a system uzbroi się po 40 sekundach.
- Rozbrajanie: Naciśnij przycisk 'A'. Drzwi zostaną odblokowane, kierunkowskazy migną raz, a zabezpieczenia zostaną wyłączone.
- Alarm paniki: Naciśnij przycisk 'B' (po 40 sekundach od uzbrojenia), aby wywołać 10-sekundowy cykl alarmowy (30 sekund dla serii 8100).
- Przerywanie alarmu: Naciśnij dowolny przycisk pilota podczas trwania alarmu, aby wyciszyć syrenę. System pozostanie uzbrojony.
Funkcje zaawansowane
- Dezaktywacja czujników: Aby pozostawić otwarte okna lub pasażera wewnątrz, uzbrój system przyciskiem 'A', a następnie w ciągu 40 sekund naciśnij przycisk 'B'.
- Automatyczne uzbrajanie: System może automatycznie uzbroić się po 60 sekundach od otwarcia drzwi kierowcy lub 255 sekundach od wyłączenia silnika.
- Oświetlenie powitalne: Po rozbrojeniu alarmu światło wewnątrz pojazdu włącza się na około 20 sekund.
Procedury awaryjne

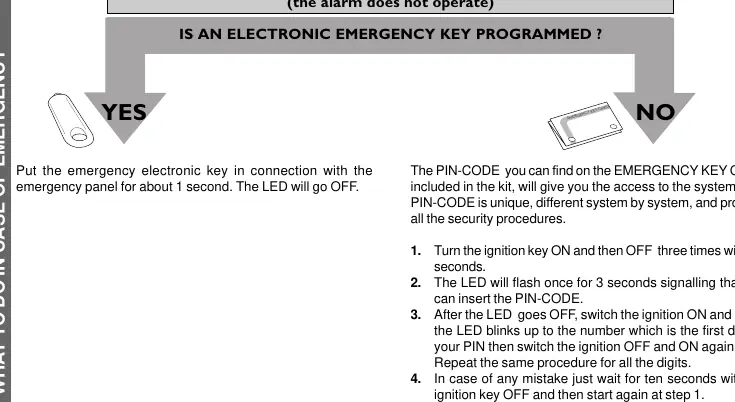

Jeśli pilot nie działa, użyj procedury awaryjnej z kodem PIN:
- Włącz i wyłącz zapłon 3 razy w ciągu 5 sekund.
- Dioda LED mignie raz przez 3 sekundy, sygnalizując gotowość do wprowadzenia kodu.
- Włącz zapłon i licz mignięcia diody LED odpowiadające pierwszej cyfrze kodu PIN, następnie wyłącz i włącz zapłon. Powtórz dla wszystkich cyfr.
- Jeśli kod jest poprawny, system zostanie rozbrojony.
Konserwacja i rozwiązywanie problemów
Jeśli pilot nie działa, sprawdź baterię lub wykonaj synchronizację:
- Wymiana baterii: Otwórz obudowę pilota w miejscu oznaczonym 'OPEN', wymień baterię (zachowaj polaryzację + do góry), zamknij obudowę i naciśnij przycisk 'A' dwukrotnie w pobliżu komory silnika.
- Synchronizacja: Naciśnij oba przyciski pilota, aż dioda zgaśnie. Następnie naciśnij przycisk 'A' w pobliżu komory silnika, aż dioda zacznie migać.
- Diagnostyka LED: Jeśli po rozbrojeniu alarmu słyszysz 4 sygnały dźwiękowe zamiast jednego, system informuje o wystąpieniu alarmu. Liczba mignięć diody LED wskazuje przyczynę (np. 1 mignięcie – otwarcie drzwi/maski, 3 mignięcia – czujnik ultradźwiękowy).
Praktyczna pomoc
Typowe problemy
Pilot nie uzbraja ani nie rozbraja systemu
Sprawdź stan baterii w pilocie lub wykonaj procedurę synchronizacji pilota z centralką.
Alarm włącza się bez wyraźnej przyczyny
Sprawdź, czy wszystkie okna, szyberdach i nawiewy są zamknięte oraz czy wewnątrz pojazdu nie ma ruchomych przedmiotów.
Zgubiono oba piloty
Możesz rozbroić system awaryjnie za pomocą kodu PIN i klucza elektronicznego (jeśli jest dostępny).
Przed użyciem
- Przechowuj kartę EMERGENCY KEY CARD z kodem PIN w bezpiecznym miejscu poza pojazdem.
- Upewnij się, że znasz lokalizację panelu awaryjnego (jeśli posiadasz klucze elektroniczne).
- Sprawdź, czy pilot działa poprawnie z odległości 5-10 metrów.
- W przypadku montażu dodatkowych modułów (np. anty-holowanie), upewnij się, że zostały poprawnie skonfigurowane.
Parametry w praktyce
- Zasięg pilota
- Standardowo 5-10 metrów; może być ograniczony przez zakłócenia radiowe.
- Czas uzbrajania
- System aktywuje zabezpieczenia po 40 sekundach od naciśnięcia przycisku uzbrajania.
Ilustracje i schematy

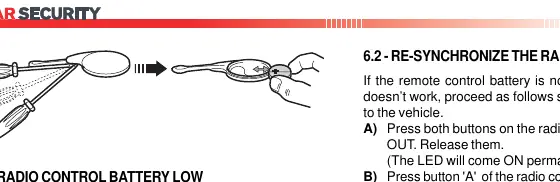

- Wymiana baterii: Podważ obudowę pilota w miejscu 'OPEN', wymień baterię, uważając na polaryzację.
- Synchronizacja: Naciśnij oba przyciski pilota, aż dioda zgaśnie, następnie naciśnij przycisk A przy komorze silnika.
Zgodność modelu
- Funkcje systemu (np. blokada silnika, czujniki ultradźwiękowe) zależą od konkretnego modelu z serii Bridge (np. 7928, 8188).
- Niektóre funkcje, jak automatyczne domykanie szyb, wymagają dodatkowego modułu 2980.
