Commercial Electric LED Emergency Remote Head Light - Instrukcja obsługi
Instrukcja obsługi zdalnej głowicy oświetlenia awaryjnego LED Commercial Electric. Zawiera informacje o montażu, podłączeniu elektrycznym, testowaniu baterii i konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Zdalna głowica oświetlenia awaryjnego LED marki Commercial Electric to urządzenie przeznaczone do użytku wewnętrznego, zapewniające oświetlenie w sytuacjach awaryjnych. Produkt jest zasilany akumulatorem Ni-Cd 9.6V 1000mAh i wymaga podłączenia do zasilania AC.
Bezpieczeństwo i montaż
Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na bezpieczniku lub wyłączniku głównym. Maksymalna wysokość montażu wynosi 2,97 m (9,75 ft). Urządzenie powinno być instalowane przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi (NEC). Nie należy montować produktu w pobliżu grzejników gazowych lub elektrycznych.
Uruchomienie i obsługa
Instalacja obejmuje przygotowanie głowicy, zamocowanie jej do ściany za pomocą dołączonych kołków i śrub oraz podłączenie przewodów. W aplikacjach 3.6-9.6V należy połączyć brązowy przewód z biegunem dodatnim (+), a szary z ujemnym (-). Po instalacji należy sprawdzić poprawność działania za pomocą przycisku TEST.
Konserwacja i testowanie
Zgodnie z przepisami NEC i NFPA, wymagane są regularne testy urządzenia. Baterię należy testować raz w miesiącu. Raz na 12 miesięcy należy przeprowadzić pełny test 90-minutowy, podczas którego urządzenie powinno świecić przez minimum 90 minut na zasilaniu akumulatorowym. W przypadku wymiany baterii należy użyć akumulatora Ni-Cd 9.6V 1000mAh.
Kontakt serwisowy
W przypadku pytań lub brakujących części prosimy o kontakt z obsługą klienta Commercial Electric pod numerem 1-877-527-0313 lub odwiedzenie strony HOMEDEPOT.COM.
Oficjalne zasoby z instrukcji
Informacje o producencie
Commercial Electric
Praktyczna pomoc
Typowe problemy
Wskaźnik ładowania LED nie świeci
Sprawdź, czy zasilanie AC jest włączone, czy urządzenie jest poprawnie okablowane oraz czy bateria jest podłączona.
Głowice awaryjne nie świecą
Bateria może być rozładowana. Podłącz urządzenie do zasilania AC na 24 godziny w celu naładowania, a następnie przetestuj ponownie.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Upewnij się, że posiadasz wymagane narzędzia: śrubokręt krzyżakowy i płaski, ściągacz izolacji, obcinaczki, wiertarkę z wiertłem 3/16" oraz drabinę.
- Skonsultuj się z lokalnym strażakiem lub urzędem ds. przepisów budowlanych w celu ustalenia wytycznych dotyczących kolorystyki.
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Parametry w praktyce
- Napięcie wejściowe
- 3.6-9.6V AC
- Maksymalna wysokość montażu
- 2,97 m (9,75 ft)
Ilustracje i schematy

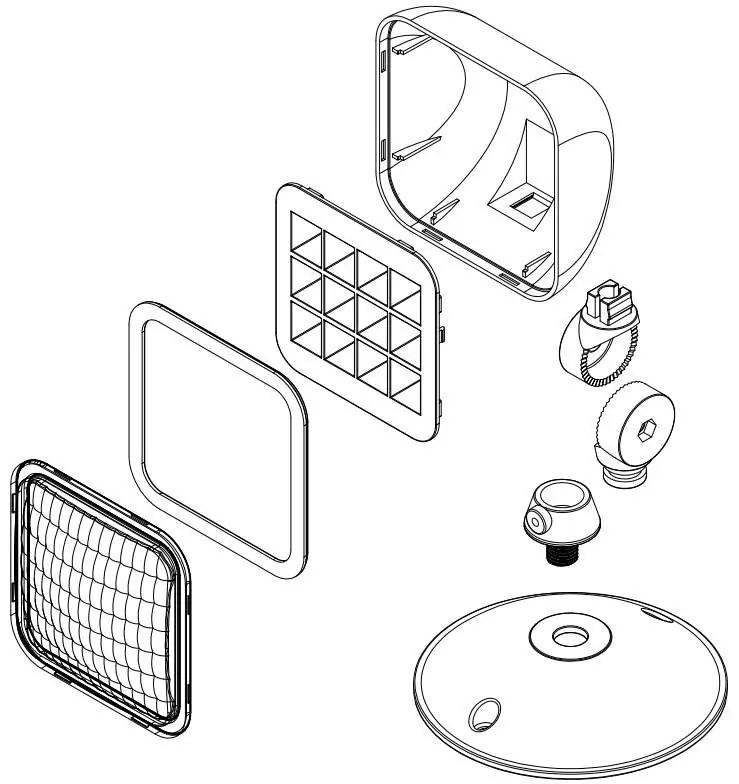

- Schemat montażowy pokazuje sposób łączenia głowicy z podstawą za pomocą uszczelki, podkładki i nakrętki.
- Instrukcja okablowania wskazuje polaryzację: brązowy (+), szary (-).
- Rysunek regulacji głowicy pokazuje dwie śruby: jedna do regulacji lewo-prawo, druga góra-dół.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga wykwalifikowanego elektryka do serwisu i instalacji.
