Instrukcja obsługi panelu LED Commercial Electric 1x4 Trimless

Szybki przewodnik po instalacji i obsłudze panelu LED Commercial Electric 1x4 Trimless. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz skonfigurować temperaturę barwową światła.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Panel LED Commercial Electric 1x4 Trimless montuje się poprzez przykręcenie płyty montażowej do sufitu, podłączenie przewodów elektrycznych i zatrzaśnięcie oprawy na ramionach wahliwych. Barwę światła (3000K-6500K) można ustawić przełącznikiem na obudowie lub za pomocą przełącznika ściennego. str. 4, 5, 6

Najważniejsze czynności

  • Montaż płyty montażowej str. 4
  • Podłączenie przewodów str. 5
  • Zmiana barwy światła str. 6

Pierwsze uruchomienie

  • Wyłącz zasilanie, zamontuj płytę, podłącz przewody, wybierz barwę światła przełącznikiem na obudowie, zamontuj oprawę i włącz zasilanie. str. 4, 5, 6

Problemy i rozwiązania

Różne barwy światła w wielu lampach

Zresetuj ustawienia, szybko włączając i wyłączając przełącznik ścienny 7 razy w ciągu 5-10 sekund.

str. 6

Konserwacja i reset

  • Resetowanie ustawień barwy światła: włącz i wyłącz przełącznik ścienny 7 razy w ciągu 5-10 sekund. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 120VAC Napięcie zasilania str. 2
Moc 50W Pobór mocy str. 2

Gdzie szukać w PDF

  • Bezpieczeństwo i specyfikacja str. 2
  • Narzędzia i części str. 3
  • Instrukcja montażu str. 4, 5
  • Ustawienia barwy światła str. 6
Spis treści

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu i obsługi panelu LED Commercial Electric 1x4 Trimless (model FPT1X46WYBKHD). Urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń, w tym w miejscach o podwyższonej wilgotności (damp location). Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia: śrubokręt krzyżakowy, wiertarkę oraz wiertło 1/2 cala.

Bezpieczeństwo

  • Zawsze wyłączaj zasilanie w skrzynce bezpieczników przed rozpoczęciem jakichkolwiek prac instalacyjnych.
  • Upewnij się, że wszystkie połączenia elektryczne są szczelne i poprawne.
  • Podczas pracy używaj stabilnej drabiny i obuwia na gumowej podeszwie.
  • Urządzenie musi być uziemione, aby uniknąć ryzyka porażenia prądem.
  • Przechowuj drobne elementy montażowe z dala od dzieci.

Montaż i instalacja

Instalacja wymaga wykonania następujących kroków:

  1. Wyłączenie zasilania: Wyłącz prąd w głównym wyłączniku.
  2. Identyfikacja przewodów: Zidentyfikuj przewody (czarny - napięcie, biały - neutralny, zielony/miedź - uziemienie).
  3. Montaż płyty: Przymocuj płytę montażową (BB) do puszki przyłączeniowej za pomocą śrub (EE).
  4. Kołki rozporowe: Zaznacz otwory na suficie/ścianie, wywierć otwory wiertłem 1/2 cala i zainstaluj kołki rozporowe (CC).
  5. Podłączenie: Przeciągnij przewody przez środek płyty montażowej i podłącz je do oprawy (AA).
  6. Zabezpieczenie: Zawieś oprawę na ramionach wahliwych, podłącz przewody, a następnie dociśnij oprawę do sufitu, blokując ją w odpowiedniej pozycji.

Ustawienia barwy światła

Panel posiada przełącznik na obudowie umożliwiający wybór jednej z pięciu temperatur barwowych:

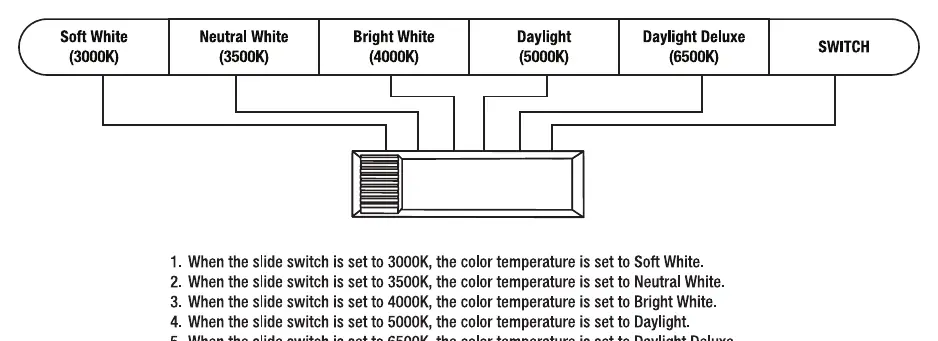

Schemat wyboru temperatury barwowej światła.
Schemat wyboru temperatury barwowej światła.
  • 3000K (Soft White)
  • 3500K (Neutral White)
  • 4000K (Bright White)
  • 5000K (Daylight)
  • 6500K (Daylight Deluxe)

Aby zmienić barwę za pomocą istniejącego przełącznika ściennego, należy włączyć i wyłączyć światło w odstępie 0,5-3 sekund, aby przełączać się między trybami. Aby zresetować ustawienia (np. gdy kilka lamp świeci różnymi barwami), należy szybko włączyć i wyłączyć przełącznik ścienny 7 razy w ciągu 5-10 sekund.

Czyszczenie i konserwacja

Przed czyszczeniem zawsze odłącz zasilanie. Do czyszczenia powierzchni oprawy używaj wyłącznie lekko wilgotnej, czystej szmatki. Nigdy nie używaj rozpuszczalników ani silnych detergentów. Przed ponownym włączeniem zasilania upewnij się, że oprawa jest całkowicie sucha.

Dane techniczne

  • Napięcie: 120VAC, 60Hz
  • Moc: 50W
  • Możliwość ściemniania: Tak (Wall Dimmable)
  • Zastosowanie: Miejsca wilgotne (Damp Location)

Informacje o producencie

Commercial Electric

Profil marki
Strona producenta https://www.homedepot.com Wsparcie https://www.homedepot.com/c/Customer_Service

Praktyczna pomoc

Typowe problemy

Światło nie świeci po instalacji

Sprawdź, czy zasilanie jest włączone w skrzynce bezpieczników oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone nakrętkami.

Lampy świecą różnymi barwami światła

Wykonaj reset ustawień, szybko włączając i wyłączając przełącznik ścienny 7 razy w ciągu 5-10 sekund.

Przed użyciem

  • Wyłącz zasilanie w głównym wyłączniku.
  • Przygotuj śrubokręt krzyżakowy, wiertarkę i wiertło 1/2 cala.
  • Upewnij się, że posiadasz wszystkie elementy zestawu (płyta montażowa, kołki, nakrętki).
  • Sprawdź, czy miejsce montażu jest stabilne.

Parametry w praktyce

Damp Location
Oprawa może być instalowana w miejscach narażonych na wilgoć, ale nie bezpośrednio na kontakt z wodą.

Ilustracje i schematy

  • Strona 4 przedstawia proces montażu płyty montażowej i użycie kołków rozporowych.
  • Strona 5 pokazuje sposób podłączenia przewodów oraz montażu oprawy na ramionach wahliwych.
  • Strona 6 ilustruje przełącznik wyboru temperatury barwowej.

Zgodność modelu

  • Oprawa jest ściemnialna (Wall Dimmable).
  • Nie zmieniaj orientacji płyty montażowej po zainstalowaniu kołków rozporowych.
