Instrukcja obsługi wentylatora Commercial Electric 16-Inch Turbo Fan SFD5-400B
Szybki przewodnik po obsłudze i montażu wentylatora Commercial Electric 16-Inch Turbo Fan (model SFD5-400B). Dowiedz się, jak złożyć urządzenie, zamontować je na ścianie, regulować kąt nachylenia oraz bezpiecznie korzystać z trzech...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator Commercial Electric 16-Inch Turbo Fan (model SFD5-400B) to urządzenie o wysokiej wydajności. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: nie używać wentylatora na zewnątrz, nie zanurzać go w wodzie, nie używać przedłużaczy oraz nie używać urządzenia z zewnętrznymi regulatorami prędkości. W przypadku problemów z działaniem lub brakujących części, prosimy o kontakt z obsługą klienta pod numerem 1-877-527-0313 lub odwiedzenie strony HOMEDEPOT.COM.

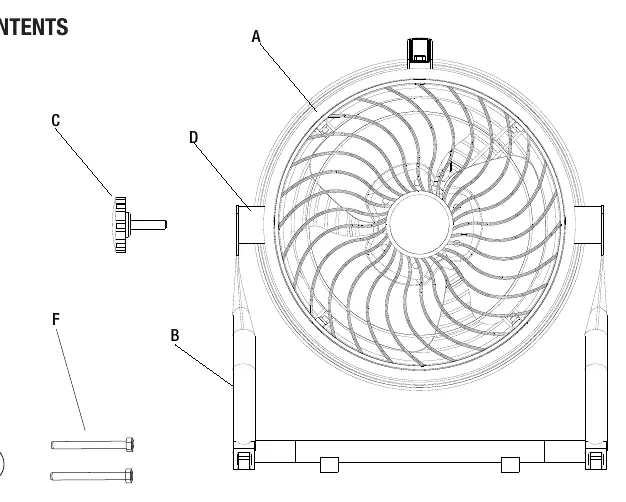

Zawartość zestawu
- Głowica wentylatora (A)
- Stojak (B)
- Pokrętła blokujące (C) - 2 szt.
- Podkładki gumowe (D) - 2 szt.
- Podkładki do montażu ściennego (E) - 2 szt.
- Śruby do montażu ściennego (F) - 2 szt.
Montaż

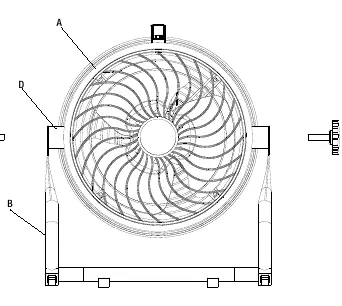

Montaż podstawowy
- Umieść podkładkę gumową (D) między głowicą wentylatora (A) a jedną stroną stojaka (B), wyrównując otwory.
- Zabezpiecz stojak (B) do głowicy (A), wkładając pokrętło blokujące (C) przez stojak, podkładkę gumową i wkręcając je w głowicę. Powtórz czynność po drugiej stronie.
Montaż ścienny (opcjonalny)
- Zaznacz miejsca otworów i wywierć je.
- Po wywierceniu otworów pilotowych, zamontuj stojak (B) do ściany, używając dostarczonych podkładek (E) i śrub (F).
- Uwaga: Montaż ścienny powinien być wykonany na drewnianej ścianie przez wykwalifikowanego elektryka. Upewnij się, że ściana utrzyma ciężar urządzenia.
Obsługa
Regulacja kąta nachylenia
Poluzuj pokrętła blokujące (C) po obu stronach wentylatora, obracając je w lewo. Ustaw głowicę (A) pod żądanym kątem, a następnie dokręć pokrętła w prawo.

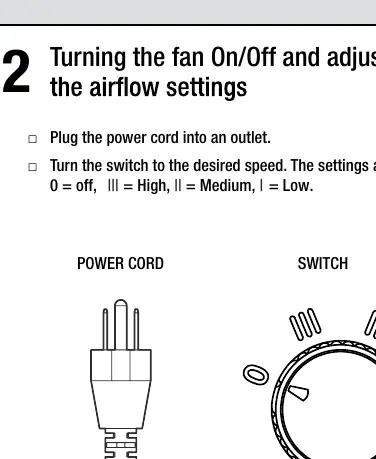

Ustawienia prędkości
Podłącz przewód zasilający do gniazdka. Użyj przełącznika, aby wybrać prędkość:
- 0: Wyłączony
- I: Niska prędkość
- II: Średnia prędkość
- III: Wysoka prędkość
Konserwacja i czyszczenie
Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Nie zanurzaj wentylatora w wodzie. Przecieraj powierzchnie lekko wilgotną szmatką. Aby usunąć kurz z kratki, użyj odkurzacza lub zdejmij przednią kratkę, odpinając zacisk zabezpieczający na jej krawędzi. Po czyszczeniu zamontuj kratkę z powrotem.
Wentylator wyposażony jest w zabezpieczenie termiczne. Jeśli urządzenie przestanie działać z powodu przegrzania silnika, odczekaj kilka minut, aż silnik ostygnie, a następnie uruchom wentylator ponownie.
Oficjalne zasoby z instrukcji
Informacje o producencie
Commercial Electric
Praktyczna pomoc
Typowe problemy
Wentylator przestał działać podczas pracy.
Urządzenie posiada zabezpieczenie termiczne. Odczekaj kilka minut, aż silnik ostygnie, a następnie spróbuj uruchomić wentylator ponownie.
Kurz na kratce wentylatora.
Użyj odkurzacza do usunięcia kurzu lub zdejmij przednią kratkę, odpinając zacisk zabezpieczający, a następnie wyczyść ją i zamontuj ponownie.
Przed użyciem
- Sprawdź, czy przewód zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że śruby przedniej i tylnej kratki są całkowicie dokręcone.
- Upewnij się, że miejsce montażu (jeśli dotyczy) jest w stanie utrzymać ciężar wentylatora.
- Sprawdź, czy pokrętła blokujące są dokręcone po ustawieniu kąta nachylenia.
Ilustracje i schematy
- Schemat montażu pokazuje połączenie głowicy wentylatora ze stojakiem za pomocą pokręteł blokujących i podkładek gumowych.
- Schemat montażu ściennego ilustruje użycie podkładek i śrub do przymocowania stojaka do ściany.
Zgodność modelu
- Montaż ścienny zalecany wyłącznie na ścianach drewnianych.
- Zalecane wykonanie montażu ściennego przez wykwalifikowanego elektryka.
