Instrukcja obsługi wentylatora Taurus Greco 16
Przewodnik użytkownika wentylatora Taurus Greco 16, Greco 16 Elegance, Greco 16C oraz Greco 16CR Elegance. Zawiera instrukcje montażu, obsługi, czyszczenia oraz dane techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator Taurus Greco 16 to urządzenie do użytku domowego. Przed użyciem należy zmontować podstawę oraz kratkę z śmigłem zgodnie z instrukcją dla danego modelu (biurkowy lub stojący). str. 8, 12, 37
Najważniejsze czynności
- Montaż podstawy str. 8, 12, 37
- Włączanie oscylacji str. 8, 12, 37
Pierwsze uruchomienie
- Usuń opakowanie, zmontuj podstawę i kratkę, podłącz do prądu. str. 8, 12, 37
Problemy i rozwiązania
Urządzenie nie działa
Sprawdź zasilanie i przycisk włączania.
str. 9, 13, 38Konserwacja i reset
- Odłącz od zasilania przed czyszczeniem. str. 9, 13, 38
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (GRECO 16) | 36.40 W | Pobór mocy | str. 9, 13, 38 |
Gdzie szukać w PDF
- Opis części str. 2, 3, 4
- Instrukcja montażu str. 8, 12, 37
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator Taurus Greco 16 to urządzenie przeznaczone wyłącznie do użytku domowego. Przed przystąpieniem do montażu lub czyszczenia należy upewnić się, że urządzenie jest odłączone od zasilania. Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej sprawności pod nadzorem lub po odpowiednim przeszkoleniu.
Opis urządzenia
W zależności od modelu, wentylator składa się z następujących elementów:
- A: Pierścień mocujący
- C: Kratka przednia
- E: Śmigło
- G: Kratka tylna
- J: Przycisk oscylacji
- K: Przyciski prędkości
- L/U/V: Podstawa (w zależności od modelu)
Instalacja
Montaż podstawy (wentylator stołowy)
- Umieść urządzenie do góry dnem.
- Złącz podstawę z bazą.
- Zamocuj podstawę za pomocą dostarczonych śrub (M).
- Postaw urządzenie i sprawdź stabilność.
Montaż podstawy (wentylator stojący)
- W przypadku modelu z podstawą krzyżakową lub okrągłą, zamocuj stopy podstawy do korpusu urządzenia za pomocą śrub (Fig.1 lub Fig.2).
- Upewnij się, że wszystkie elementy są poprawnie dokręcone.
Montaż kratki i śmigła
- Umieść tylną kratkę (G) na korpusie silnika (I), dopasowując elementy.
- Dokręć nakrętkę mocującą kratkę (F).
- Załóż śmigło (E) na oś silnika (H) i dokręć nakrętkę (D).
- Umieść przednią kratkę (C) na tylnej (G), zabezpiecz pierścieniem (A) i dokręć śrubę zabezpieczającą (B).
- Sprawdź, czy śmigło obraca się swobodnie.
Obsługa
Przed użyciem rozwiń całkowicie kabel zasilający. Podłącz urządzenie do sieci i wybierz prędkość za pomocą przycisków (K). Aby włączyć oscylację, naciśnij przycisk (J). Wysokość urządzenia można regulować, luzując pokrętło (Q).
Czyszczenie i konserwacja
Przed czyszczeniem zawsze odłącz urządzenie od prądu i poczekaj, aż ostygnie. Czyść wilgotną szmatką z dodatkiem detergentu. Nie używaj rozpuszczalników ani produktów ściernych. Nie zanurzaj urządzenia w wodzie.
Rozwiązywanie problemów
W przypadku awarii nie próbuj samodzielnie rozbierać urządzenia. Skontaktuj się z autoryzowanym serwisem technicznym.
Dane techniczne
Szczegółowe parametry, takie jak maksymalny przepływ powietrza (F), pobór mocy (P) oraz poziom hałasu (LWA), znajdują się w tabeli na końcu instrukcji dla poszczególnych modeli (Greco 16/16 Elegance oraz Greco 16C/16CR Elegance).
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazdka i czy przycisk prędkości jest włączony.
Wentylator hałasuje lub wibruje
Sprawdź, czy kratki są poprawnie zamontowane i czy śmigło jest dobrze dokręcone.
Oscylacja nie działa
Upewnij się, że przycisk oscylacji (J) jest wciśnięty.
Przed użyciem
- Usuń wszystkie materiały opakowaniowe z wnętrza urządzenia.
- Upewnij się, że urządzenie jest odłączone od zasilania przed montażem.
- Sprawdź, czy napięcie sieciowe zgadza się z tabliczką znamionową.
- Ustaw wentylator na płaskiej i stabilnej powierzchni.
- Rozwiń całkowicie kabel zasilający.
Parametry w praktyce
- Caudal máximo (F)
- Maksymalny przepływ powietrza (m³/min).
- Nivel de potencia acústica (LWA)
- Poziom hałasu (dB(A)).
Ilustracje i schematy

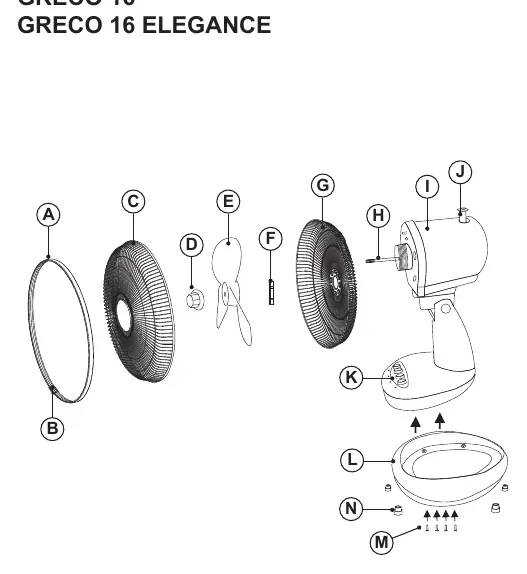

- Rysunki na stronach 2-4 przedstawiają schemat części dla różnych modeli.

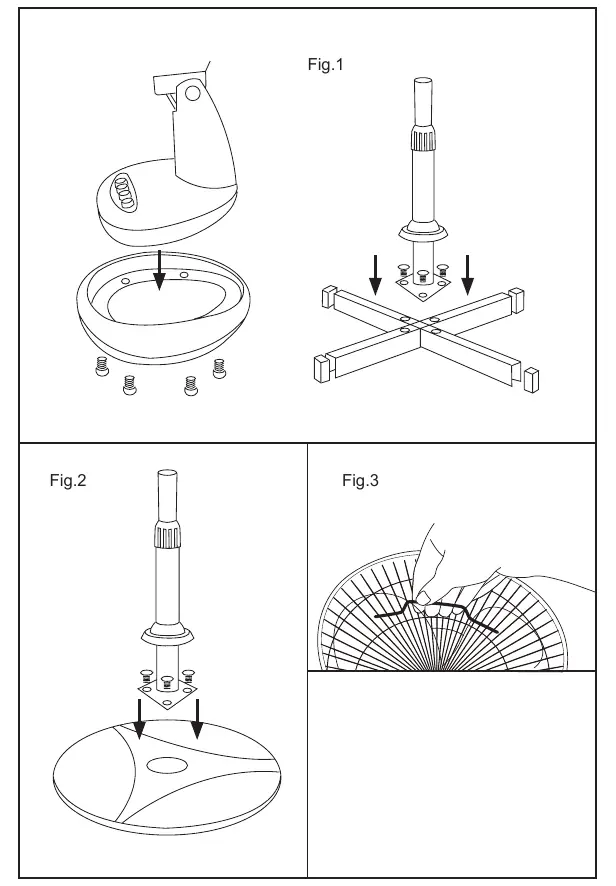

- Strona 5 zawiera ilustracje montażu podstawy (Fig.1, Fig.2) oraz użycia uchwytu transportowego (Fig.3).
Zgodność modelu
- Model GRECO 16C / 16CR ELEGANCE posiada dodatkowe akcesoria (kolumna regulowana, podstawa), które mogą być zapakowane wewnątrz wspornika podstawy.
