Instrukcja obsługi wentylatora stojącego Gallet VEN 16S Blizzard
Szybki przewodnik po instrukcji obsługi wentylatora stojącego Gallet VEN 16S Blizzard. Dowiedz się, jak zmontować urządzenie, bezpiecznie z niego korzystać, regulować prędkość i dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator Gallet VEN 16S Blizzard to urządzenie stojące z 3-stopniową regulacją prędkości i funkcją oscylacji. Montaż wymaga złożenia podstawy, zamontowania silnika, osłon oraz śmigła zgodnie z instrukcją. str. 14, 15
Najważniejsze czynności
- Montaż wentylatora str. 14, 15
- Wybór prędkości str. 15
Pierwsze uruchomienie
- Podłącz zmontowany wentylator do gniazdka elektrycznego i wybierz prędkość za pomocą przycisków na panelu sterowania. str. 15
Problemy i rozwiązania
Wentylator nie oscyluje
Wciśnij sterownik oscylacji P5.
str. 15Konserwacja i reset
- Przed czyszczeniem odłącz urządzenie od sieci. Czyść wilgotną szmatką lub gąbką. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pobór mocy | 45 W | Moc urządzenia | str. 15 |
Gdzie szukać w PDF
- Specyfikacja str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator stojący Gallet VEN 16S Blizzard to urządzenie przeznaczone do cyrkulacji powietrza w pomieszczeniach mieszkalnych. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, obsługi oraz konserwacji urządzenia. Przed pierwszym użyciem należy upewnić się, że urządzenie jest w pełni zmontowane i ustawione na stabilnym podłożu.
Opis urządzenia
Urządzenie składa się z podstawy (P20), głównego podestu (P11), jednostki silnika (P6), śmigła (P2) oraz osłon ochronnych (P1, P3). Sterowanie odbywa się za pomocą przycisków na panelu (P14), a funkcja oscylacji jest aktywowana sterownikiem (P5).
Montaż wentylatora
Montaż należy przeprowadzić zgodnie z poniższymi krokami:
- Złóż podstawę P20 w kształcie krzyża i przymocuj nóżki P21. Przykręć główną podstawę P11 do podstawy za pomocą śrub A (P12).
- Umieść spodnią krytkę P10 na połączeniu podstawy i podestu.
- Wysuń drążek przedłużający P8 i zamontuj na nim jednostkę silnika P6, zabezpieczając śrubą B (P7).
- Zdejmij nakrętkę obudowy P15, nałóż tylną osłonę P3 i dokręć nakrętkę.
- Nałóż śmigło P2 i zabezpiecz nakrętką P16 (uwaga: nakrętka ma lewy gwint, dokręcaj w kierunku przeciwnym do ruchu wskazówek zegara).
- Zamontuj przednią osłonę P1 z kołpakiem dekoracyjnym P19, zabezpieczając całość klamrami P17 i śrubą D (P22).
- Ustaw żądaną wysokość za pomocą nakrętki P9 oraz kąt nachylenia za pomocą przegubu P23.
Obsługa i sterowanie
Po podłączeniu do zasilania, prędkość nawiewu wybiera się za pomocą przycisków na panelu P14:
- Przycisk (3): wysoka prędkość
- Przycisk (2): średnia prędkość
- Przycisk (1): niska prędkość
- Przycisk (0): wyłączone
Funkcję oscylacji włącza się poprzez wciśnięcie sterownika P5, a wyłącza poprzez jego wyciągnięcie.
Konserwacja
Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Poszczególne części należy czyścić wilgotną szmatką lub gąbką. Należy unikać przedostania się wody do wnętrza urządzenia. Nie używaj środków ściernych.
Bezpieczeństwo
Urządzenie nie jest przeznaczone do użytku na zewnątrz ani w pomieszczeniach o dużej wilgotności (łazienki, w pobliżu wanien, basenów). Nie przykrywaj urządzenia podczas pracy. Nie wkładaj palców ani przedmiotów do otworów wentylatora. W przypadku uszkodzenia przewodu zasilającego, naprawę musi przeprowadzić autoryzowany serwis.
Dane techniczne
- Pobór mocy: 45 W
- Poziom hałasu: 45 dB(A)
- Klasa ochrony: II
- Wymiary: 42,5 x 120 x 62 cm
- Waga (netto): 2,6 kg
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka i czy przyciski na panelu sterowania nie są w pozycji wyłączonej.
Wentylator nie oscyluje
Upewnij się, że sterownik oscylacji (P5) jest wciśnięty (pozycja WŁ.).
Przed użyciem
- Sprawdź, czy napięcie w gniazdku odpowiada danym na tabliczce znamionowej.
- Upewnij się, że urządzenie jest w pełni zmontowane.
- Sprawdź, czy osłony śmigła nie są uszkodzone.
- Ustaw wentylator na stabilnym, twardym podłożu.
- Upewnij się, że przyciski sterowania są w pozycji wyłączonej przed podłączeniem do prądu.
Parametry w praktyce
- Poziom hałasu
- 45 dB(A)
Ilustracje i schematy

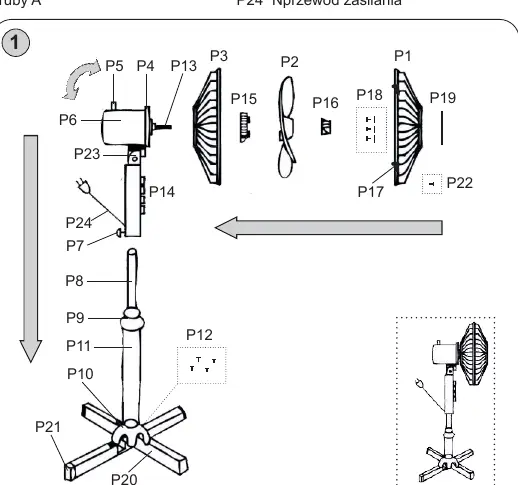

- Rysunek 1 przedstawia schemat montażu wentylatora, w tym kolejność nakładania osłon, śmigła i podstawy.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku domowego.
- Nie używać w łazienkach w strefach 0, 1 i 2.
