Instrukcja obsługi wentylatora stojącego Hampton Bay 16-Inch
Szybki przewodnik po instrukcji wentylatora stojącego Hampton Bay 16-Inch (model FS40-21MA). Dowiedz się, jak poprawnie złożyć urządzenie, obsługiwać prędkości, regulować kąt nachylenia oraz bezpiecznie wymieniać bezpiecznik we wtyczce.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wentylatora stojącego Hampton Bay 16-Inch (model FS40-21MA). Przed użyciem należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wyposażone jest we wtyczkę spolaryzowaną oraz zabezpieczenie przeciążeniowe w postaci bezpiecznika. Wentylator przeznaczony jest wyłącznie do użytku domowego. W przypadku problemów z działaniem lub brakujących części, prosimy o kontakt z obsługą klienta pod numerem 1-855-HD-HAMPTON.

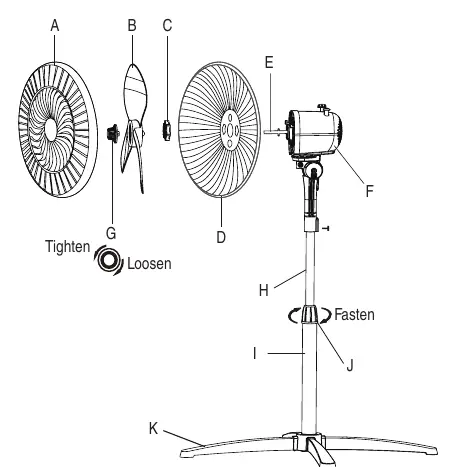

Opis urządzenia i elementy zestawu
W skład zestawu wchodzą następujące elementy:
- Przedni grill (A)
- Łopatki wentylatora (B)
- Plastikowa nakrętka (C)
- Tylny grill (D)
- Wał silnika (E)
- Obudowa silnika (F)
- Spinner (G)
- Rura wewnętrzna (H)
- Rura przedłużająca (I)
- Pierścień regulacji wysokości (J)
- Podstawa (K)
Montaż wentylatora
Proces montażu składa się z kilku etapów:
- Podstawa i kolumna: Włóż zespół rur do złącza podstawy od góry do dołu. Upewnij się, że jest poprawnie zainstalowany (sprawdź przez otwór obserwacyjny). Włóż 4 nogi podstawy do złącza, aż zostaną dobrze zamocowane.
- Regulacja wysokości: Poluzuj pierścień regulacji wysokości na rurze przedłużającej, ustaw żądaną wysokość rury wewnętrznej i dokręć pierścień.
- Głowica: Poluzuj śrubę skrzydełkową na spodzie głowicy, umieść głowicę na rurze wewnętrznej i dokręć śrubę, wyrównując ją z rowkiem na rurze.
- Osłony (grill): Dopasuj klamrę przedniego grilla do górnej linii tylnego grilla. Dociśnij grill obiema rękami, aż usłyszysz kliknięcie. Zabezpiecz instalację zgodnie z instrukcją (self-locking).
Obsługa i ustawienia
Wentylator posiada następujące funkcje sterowania:
- Prędkość: Sterowana przełącznikiem pokrętłowym: 0 (Wył.), 1 (Niska), 2 (Średnia), 3 (Wysoka).
- Oscylacja: Aby włączyć lub wyłączyć oscylację głowicy, wciśnij lub wyciągnij pokrętło sprzęgła.
- Kąt nachylenia: Aby wyregulować przepływ powietrza w górę lub w dół, delikatnie popchnij osłony w żądanym kierunku.
- Wysokość: Regulowana poprzez poluzowanie pierścienia na kolumnie, ustawienie wysokości i ponowne dokręcenie.
Konserwacja i serwis
Przed przystąpieniem do czyszczenia zawsze odłącz urządzenie od zasilania. Plastikowe części czyść łagodnym mydłem i wilgotną szmatką. Nie dopuszczaj do przedostania się wody do wnętrza silnika.
Wymiana bezpiecznika: Jeśli wentylator nie działa, sprawdź bezpiecznik we wtyczce:
- Odłącz wtyczkę od gniazdka.
- Przesuń pokrywę bezpiecznika na wtyczce.
- Wyjmij bezpiecznik za pomocą narzędzia.
- Wymień go wyłącznie na bezpiecznik 2.5A, 125V.
- Zamknij pokrywę bezpiecznika.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź bezpiecznik we wtyczce. Jeśli jest spalony, wymień go na nowy o parametrach 2.5A, 125V.
Trudności z montażem osłony (grilla)
Upewnij się, że klamry są poprawnie wyrównane z linią grilla. Podczas dociskania należy usłyszeć kliknięcie.
Wentylator przewraca się
Upewnij się, że urządzenie stoi na płaskiej i stabilnej powierzchni oraz że nogi podstawy są poprawnie wpięte w złącze.
Przed użyciem
- Sprawdź, czy wszystkie części wymienione w instrukcji znajdują się w opakowaniu.
- Upewnij się, że gniazdko elektryczne jest sprawne i zgodne z wymaganiami wtyczki.
- Ustaw wentylator na stabilnym, płaskim podłożu.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Ilustracje i schematy
- Fig. 1-3: Montaż podstawy krzyżakowej i kolumny.
- Fig. 6: Montaż głowicy wentylatora na rurze wewnętrznej.
- Fig. 7-9: Procedura montażu przedniej i tylnej osłony (grilla).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku domowego.
- Nie używać wentylatora z zewnętrznymi regulatorami prędkości (solid-state speed control device).
