Instrukcja obsługi pergoli Hampton Bay 10x12 Longford
Kompletny przewodnik montażu i konserwacji pergoli Hampton Bay 10x12 Longford. Dowiedz się, jak bezpiecznie złożyć konstrukcję, przygotować narzędzia i dbać o materiały.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Pergola Hampton Bay 10x12 Longford jest przeznaczona wyłącznie do użytku zewnętrznego. Montaż wymaga zaangażowania co najmniej dwóch osób i zajmuje około 2-3 godziny. Konstrukcja jest ciężka, dlatego należy zachować ostrożność podczas prac. W przypadku częstych silnych wiatrów zaleca się dodatkowe zabezpieczenie pergoli do podłoża (tarasu, betonu lub fundamentów). Zimą należy regularnie usuwać śnieg z dachu, jeśli jego warstwa przekroczy 4 cale (ok. 10 cm), używając plastikowej grabi do śniegu.
Przygotowanie do montażu

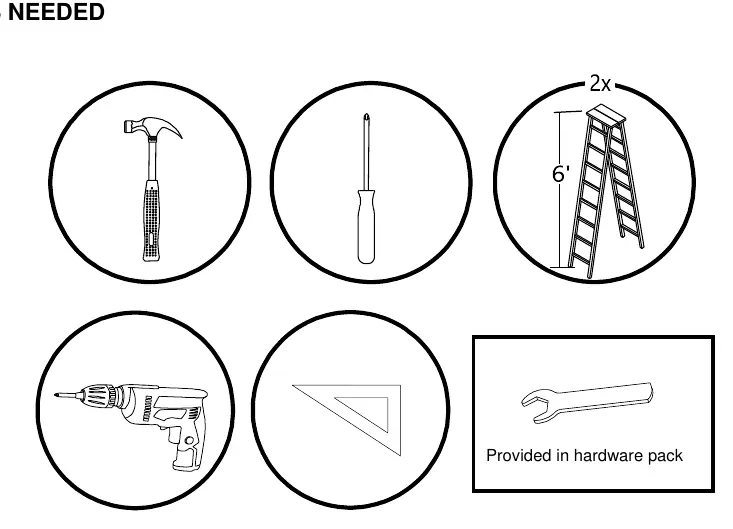

Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy wymienione w liście części i sprzętu. Wymagane narzędzia:
- Młotek
- Śrubokręt
- Drabina (6 stóp)
- Wiertarka
- Kątownik
- Klucz (dołączony do zestawu)
Zaleca się używanie rękawic ochronnych ze względu na ostre krawędzie niektórych elementów.
Instrukcja montażu
- Montaż podstawy: Przymocuj podstawy (C) do słupków (01) za pomocą śrub (HH). Sugerowane jest nawiercenie otworów.
- Osłony: Wsuń osłony (D) na górę słupków (01).
- Łączenie belek: Połącz belki (G1 i G2) za pomocą łącznika (N), śrub (MM) i podkładek (KK).
- Rama łukowa: Połącz ramy łukowe (F1 i F2) z łącznikiem (N) przy użyciu śrub (FF i GG) oraz podkładek (KK).

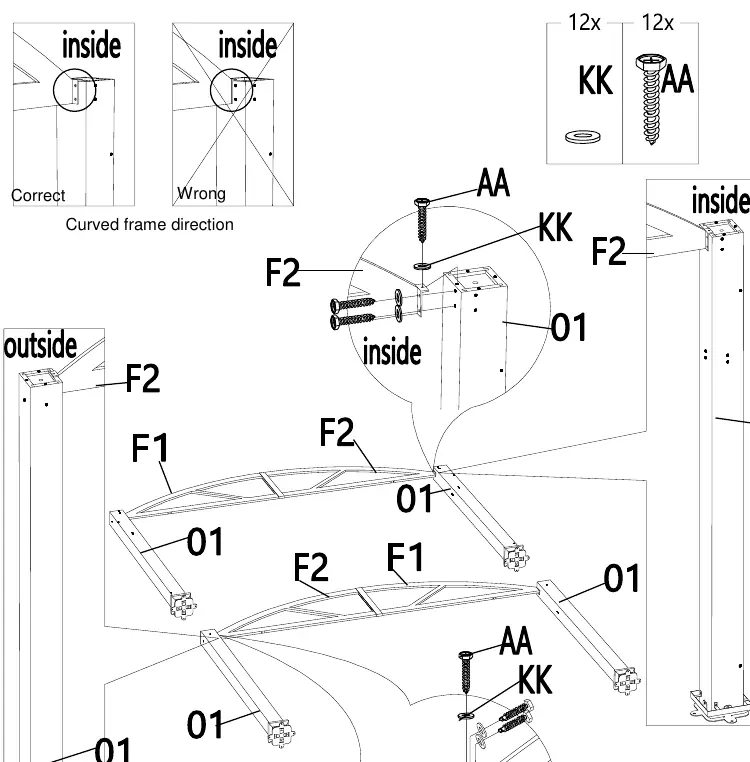

- Montaż ramy do słupków: Przymocuj ramy łukowe do słupków (01) za pomocą śrub (AA) i podkładek (KK). Zwróć uwagę na kierunek ram.
- Montaż belek do słupków: Przymocuj belki (G1 i G2) do słupków (01) za pomocą śrub (AA) i podkładek (KK).
- Profile dekoracyjne: Zamontuj profile dekoracyjne (H) do słupków (01) za pomocą śrub (AA) i podkładek (KK).

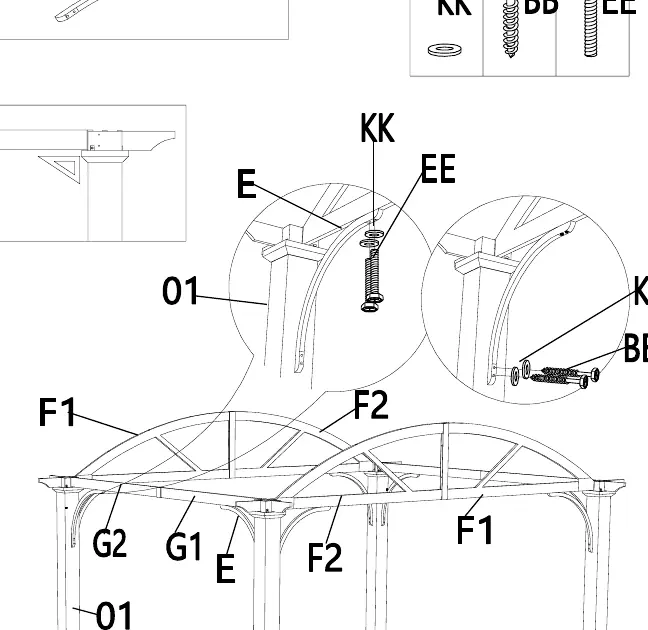

- Wsporniki łukowe: Przymocuj wsporniki (E) do ram łukowych, belek i słupków za pomocą śrub (EE, BB) i podkładek (KK).
- Belki poprzeczne: Połącz belki poprzeczne (I1 i I2) z łącznikiem (I3) za pomocą śrub (MM) i podkładek (KK).
- Montaż belek poprzecznych: Przymocuj belki poprzeczne do ram łukowych za pomocą śrub (II) i podkładek (KK).
- Rurki zadaszenia: Połącz rurki zadaszenia (L1 i L2) za pomocą śrub (JJ) i podkładek (KK).
- Zadaszenie: Nałóż zadaszenie (M) na pergolę.
- Wsuwanie rurek: Wsuń rurki zadaszenia (L1 i L2) w zadaszenie (M).

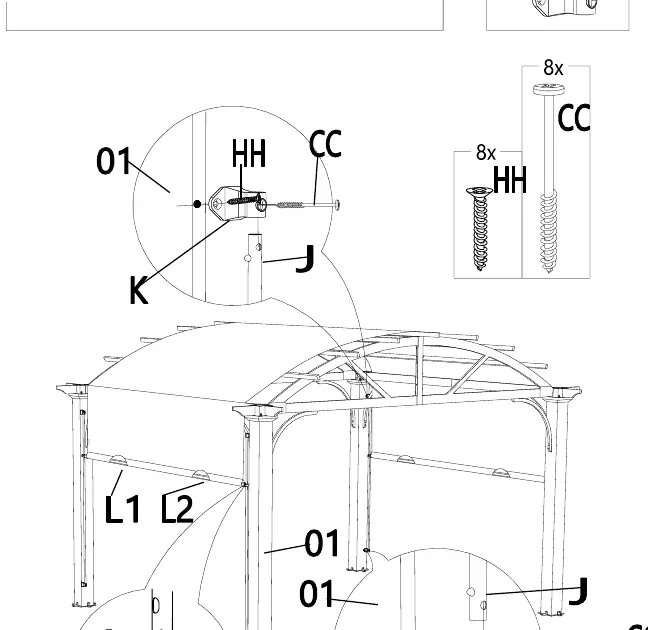

- Rurki prowadzące: Wsuń rurki prowadzące (J) w rurki zadaszenia. Połącz rurki prowadzące i łączniki (K) ze słupkami (01) za pomocą śrub (CC i HH).
- Zabezpieczenie: Przymocuj pergolę do podłoża za pomocą kołków (LL).
- Osłony podstawy: Zamontuj osłony podstawy (02) na słupkach (01) za pomocą śrub (DD).
- Wykończenie: Naklej naklejki (NN) na otwory montażowe, jeśli chcesz.
Konserwacja i czyszczenie
Elementy stalowe są zabezpieczone farbą antykorozyjną. W przypadku zarysowań należy niezwłocznie zabezpieczyć miejsce farbą antykorozyjną (brak w zestawie) lub przetrzeć olejem kuchennym, aby zapobiec utlenianiu. Nie używaj wybielaczy, kwasów ani ściernych środków czyszczących. W przypadku złej pogody lub silnego wiatru zaleca się zdjęcie zadaszenia.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Rdza na elementach stalowych
Zabezpiecz zarysowania farbą antykorozyjną lub przetrzyj miejsce olejem kuchennym.
Brak części w zestawie
Skontaktuj się z obsługą klienta Hampton Bay pod numerem 1-855-HD-HAMPTON.
Uszkodzenia od wiatru lub śniegu
Zabezpiecz pergolę do podłoża. Usuwaj śnieg z dachu, gdy warstwa przekroczy 4 cale (ok. 10 cm).
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Przygotuj narzędzia: młotek, śrubokręt, drabinę, wiertarkę, kątownik.
- Upewnij się, że masz co najmniej jedną osobę do pomocy (wymagane min. 2 osoby).
- Wybierz miejsce montażu na zewnątrz.
- Załóż rękawice ochronne.
Parametry w praktyce
- Czas montażu
- Około 2-3 godziny przy pracy co najmniej 2 osób.
Ilustracje i schematy
- Schematy montażowe pokazują kolejność łączenia słupków (01), belek (G1/G2) i ramy (F1/F2).
- Instrukcja zawiera szczegółowe rysunki rozmieszczenia śrub i podkładek dla każdego kroku.
Zgodność modelu
- Tylko do użytku zewnętrznego.
- Wymaga zabezpieczenia do podłoża (kołki w zestawie, kotwy do betonu/drewna do dokupienia osobno).
