Instrukcja obsługi wentylatora kolumnowego Gallet VEN 11T

Szybki przewodnik po obsłudze wentylatora kolumnowego Gallet VEN 11T. Dowiedz się, jak zmontować podstawę, sterować prędkością, ustawić oscylację i timer oraz jak dbać o urządzenie.

Spis treści

Najważniejsze informacje

Wentylator kolumnowy Gallet VEN 11T służy do zapewnienia cyrkulacji powietrza w pomieszczeniach. Urządzenie jest przeznaczone wyłącznie do użytku domowego. Uwaga: Nie używaj wentylatora w pobliżu wody (wanny, prysznice, baseny) ani w wilgotnym środowisku. Nie przykrywaj urządzenia i nie używaj go na zewnątrz.

Opis urządzenia

Główne elementy wentylatora:

P1: Korpus wentylatora
P2: Otwory do wydmuchiwania powietrza
P3: Otwory do ssania powietrza
P4: Włącznik/przełącznik prędkości
P5: Czasomierz (timer)
P6: Włącznik/wyłącznik oscylacji
P8: Podstawa
P9: Nakrętka podstawy
P11: Przewód zasilający

Montaż wentylatora

Odwróć korpus wentylatora P1 i odkręć nakrętkę podstawy P9.
Złóż elementy podstawy P8.
Nałóż podstawę P8 na spód korpusu P1, pamiętając o przeprowadzeniu przewodu zasilającego P11 przez rowek P10.
Zabezpiecz całość, dokręcając nakrętkę P9.

Obsługa i sterowanie

Po podłączeniu do zasilania, użyj przycisków na panelu P4:

(0): Wyłączony
(1): Niska prędkość
(2): Średnia prędkość
(3): Wysoka prędkość

Oscylacja: Użyj przełącznika P6, aby włączyć lub wyłączyć ruch wentylatora na boki.

Czasomierz: Pokrętło P5 pozwala ustawić czas pracy od 1 do 120 minut. Po upływie ustawionego czasu wentylator wyłączy się automatycznie. Aby urządzenie pracowało w trybie ciągłym, ustaw pokrętło w pozycji oznaczonej symbolem ciągłej pracy.

Konserwacja

Przed czyszczeniem zawsze odłącz urządzenie od sieci elektrycznej. Czyść poszczególne części wilgotną szmatką lub gąbką. Nie dopuść do przedostania się wody do wnętrza urządzenia.

Rozwiązywanie problemów

Jeśli urządzenie nie działa, sprawdź:

Czy przewód zasilający jest prawidłowo podłączony do gniazdka.
Czy w gniazdku jest napięcie (sprawdź innym urządzeniem).
Czy przewód zasilający nie jest uszkodzony.

Dane techniczne

Pobór mocy: 35 W
Wysokość: 74 cm
3 prędkości nawiewu
Timer: do 120 minut
Poziom hałasu: 46-52 dB(A)
Zasilanie: 230 V ~ 50 Hz
Waga netto: 2,9 kg

Praktyczna pomoc

Typowe problemy

Urządzenie nie działa

Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy w gniazdku jest napięcie oraz czy kabel zasilający nie jest uszkodzony.

Przed użyciem

Sprawdź, czy wentylator jest w pełni zmontowany zgodnie z instrukcją.
Upewnij się, że napięcie w sieci jest zgodne z danymi na tabliczce znamionowej.
Ustaw wentylator na stabilnym, twardym podłożu.
Upewnij się, że w pobliżu nie ma źródeł ciepła ani wody.

Parametry w praktyce

Poziom hałasu: 46-52 dB(A) - poziom głośności pracy urządzenia.

Ilustracje i schematy

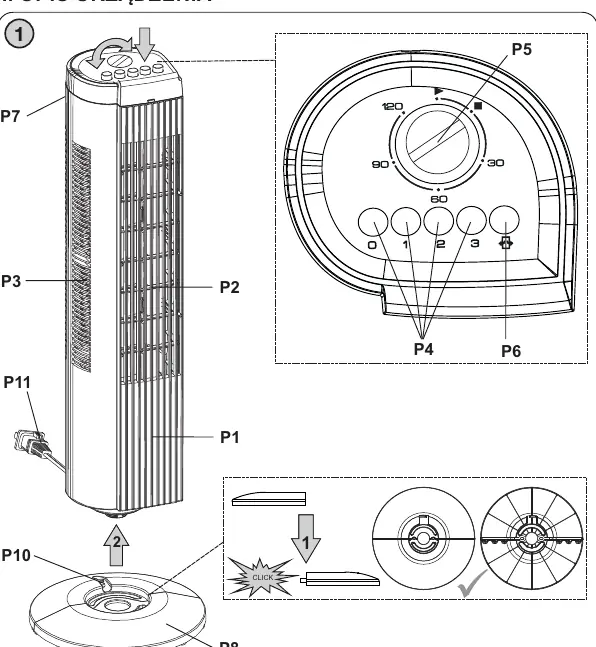

Schemat montażu podstawy: Odkręć nakrętkę P9, złóż podstawę P8, nałóż na korpus P1 i dokręć nakrętkę P9, prowadząc kabel przez rowek P10.

Zgodność modelu

Urządzenie nie jest przeznaczone do użytku w łazienkach (strefy 0, 1, 2) ani w pobliżu wody.
Nie używać w środowisku z ryzykiem pożaru lub wybuchu.
