Instrukcja obsługi wentylatora Eurom HVF 16-P
Szybki przewodnik po instrukcji obsługi wentylatora Eurom HVF 16-P. Dowiedz się, jak poprawnie złożyć, zainstalować i bezpiecznie korzystać z urządzenia oraz jak dbać o jego konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

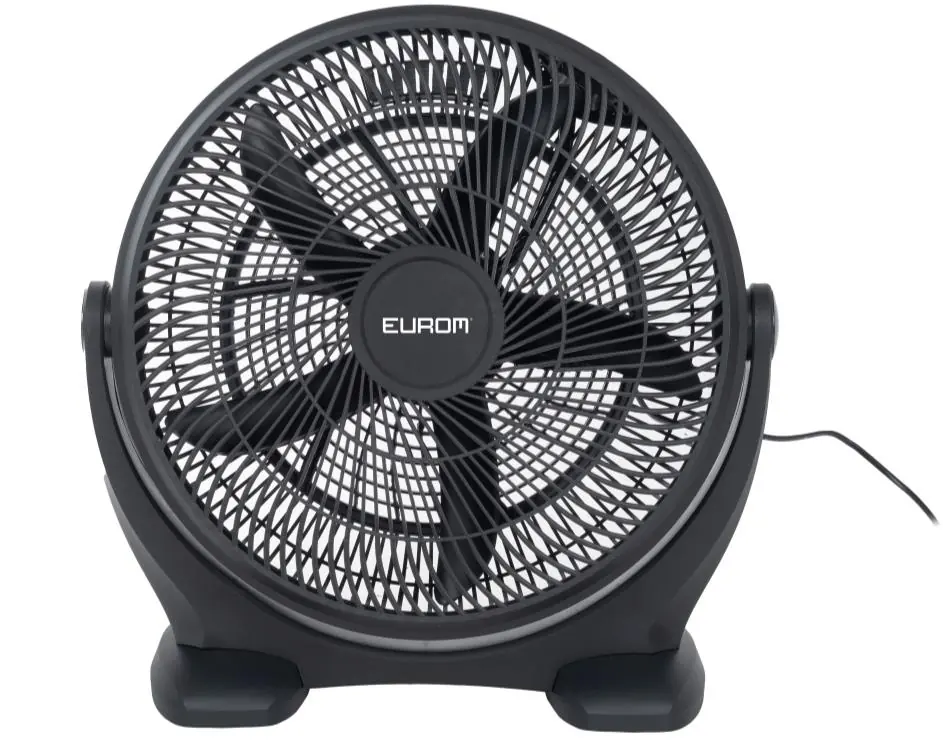

Wentylator Eurom HVF 16-P to urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka obrażeń lub uszkodzenia sprzętu. Urządzenie nie powinno być używane w wilgotnych środowiskach, w pobliżu źródeł wody, materiałów łatwopalnych ani w miejscach o dużym zapyleniu.
Opis urządzenia
Wentylator składa się z następujących elementów:
- 1. Obudowa główna
- 2. Pokrętło sterowania
- 3. Podstawa
- 4. Wtyczka zasilająca
- 5. Nóżki podstawy
- 6. Wentylator
- 7. Kratka ochronna
Montaż
Urządzenie wymaga prostego montażu nóżek przed pierwszym użyciem. Należy wkliknąć lewą i prawą nóżkę w odpowiednie szczeliny znajdujące się pod podstawą urządzenia. Sposób montażu jest opisany bezpośrednio na nóżkach.
Instalacja
Przed podłączeniem wentylatora do zasilania należy:
- Umieścić urządzenie na płaskiej i stabilnej powierzchni.
- Zapewnić minimalny odstęp 30 cm od ścian, mebli lub innych przedmiotów.
- Upewnić się, że pokrętło sterowania znajduje się w pozycji OFF.
- Podłączyć wtyczkę do uziemionego gniazdka elektrycznego.
Nie zaleca się stosowania przedłużaczy. Jeśli jest to konieczne, należy użyć nieuszkodzonego, uziemionego przedłużacza o mocy min. 50 W i całkowicie go rozwinąć.
Obsługa
Wentylator posiada trzy poziomy prędkości:
- Poziom 1: niska prędkość
- Poziom 2: średnia prędkość
- Poziom 3: wysoka prędkość
Aby zmienić kąt nadmuchu, należy upewnić się, że urządzenie jest wyłączone (pozycja OFF), a następnie delikatnie ustawić obudowę główną w żądanej pozycji.
Czyszczenie i konserwacja
Zaleca się czyszczenie urządzenia po każdym użyciu i przed przechowywaniem:
- Odkurz ostrożnie otwory wentylacyjne, aby usunąć kurz i brud.
- Przetrzyj urządzenie wilgotną, czystą, miękką szmatką lub użyj miękkiej szczotki.
- Nie używaj szorstkich gąbek, twardych szczotek ani agresywnych środków chemicznych.
- Nigdy nie zanurzaj żadnej części urządzenia w wodzie ani innych płynach.
Bezpieczeństwo
Nigdy nie przykrywaj wentylatora podczas pracy. Nie wkładaj palców ani przedmiotów w otwory urządzenia. W przypadku uszkodzenia kabla lub wtyczki, należy natychmiast zaprzestać używania urządzenia i skontaktować się z serwisem lub wykwalifikowanym specjalistą.
Informacje o producencie
Eurom
Praktyczna pomoc
Typowe problemy
Wentylator nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka oraz czy pokrętło sterowania nie znajduje się w pozycji OFF.
Urządzenie przegrzewa się
Upewnij się, że wentylator nie jest przykryty i zachowano minimalny odstęp 30 cm od przeszkód.
Przed użyciem
- Sprawdź, czy urządzenie jest czyste i suche.
- Upewnij się, że wentylator jest stabilnie zamontowany.
- Sprawdź, czy kabel zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że pokrętło sterowania jest w pozycji OFF przed podłączeniem do prądu.
Parametry w praktyce
- Klasa ochrony
- Klasa II (podwójna izolacja)
Ilustracje i schematy

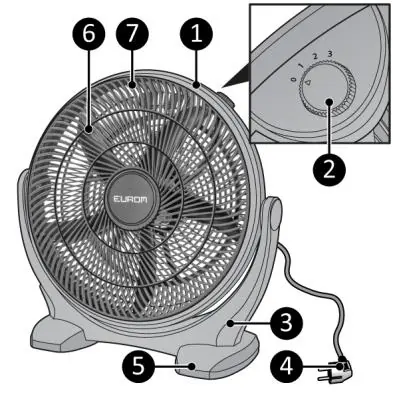

- Rysunek 2 przedstawia budowę wentylatora i lokalizację kluczowych elementów.

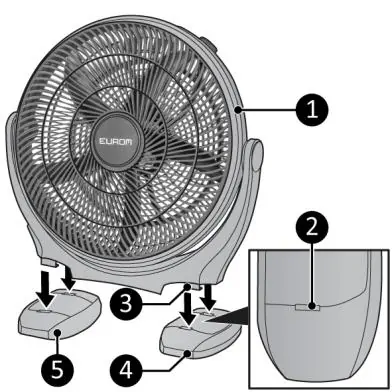

- Rysunek 3 ilustruje proces montażu nóżek w podstawie.

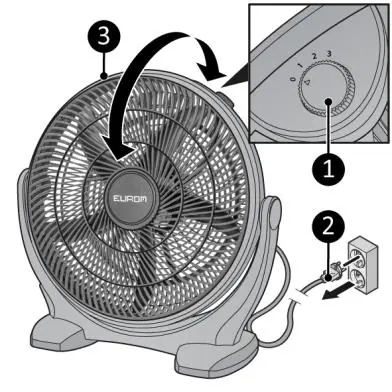

- Rysunek 5 pokazuje obsługę pokrętła prędkości oraz regulację kąta nachylenia głowicy.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w wilgotnych pomieszczeniach (łazienki, pralnie) ani w pobliżu źródeł wody.
