Niniejsza instrukcja dotyczy wentylatora biurkowego Draper 08710. Urządzenie przeznaczone jest do użytku domowego lub biurowego w celu cyrkulacji powietrza. Przed przystąpieniem do montażu lub obsługi należy dokładnie zapoznać się z zasadami bezpieczeństwa. Zawsze odłączaj urządzenie od zasilania przed czyszczeniem, konserwacją lub regulacją.

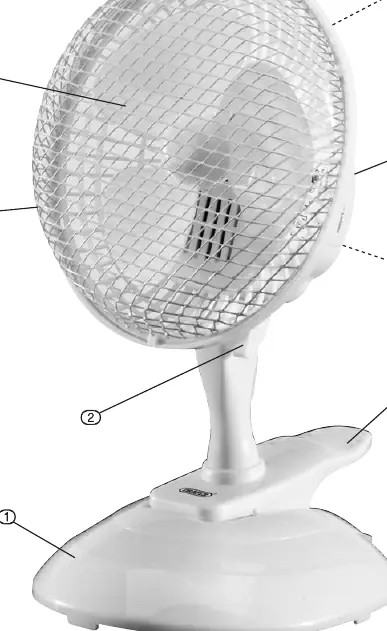

Opis urządzenia
Wentylator składa się z następujących elementów:
- Podstawa z klipsem
- Pokrętło regulacji nachylenia
- Przednia i tylna kratka ochronna
- Śmigło
- Korpus
- Pokrętło prędkości
- Sprężynowy klips
Montaż wentylatora
Przed użyciem należy przeprowadzić montaż:
- Łączenie wentylatora z klipsem: Przymocuj zespół sprężyny do korpusu wentylatora za pomocą pokrętła regulacji nachylenia.
- Użycie podstawy z klipsem: Aby przymocować wentylator do podstawy, mocno dociśnij tył klipsa i umieść go w gnieździe podstawy, upewniając się, że jest prawidłowo osadzony.
- Użycie sprężynowego klipsa: Mocno dociśnij tył klipsa, aby otworzyć szczęki i zamocuj wentylator na stabilnej, płaskiej powierzchni. Upewnij się, że powierzchnia jest stabilna, aby uniknąć przewrócenia urządzenia.
Obsługa wentylatora
Wentylator posiada dwa poziomy prędkości:
- 0: Wyłączony
- 1: Niska prędkość
- 2: Wysoka prędkość
Aby wyregulować kąt nawiewu, poluzuj pokrętło regulacji nachylenia, ustaw żądany kąt, a następnie dokręć pokrętło.
Czyszczenie i konserwacja
Przed czyszczeniem zawsze wyjmij wtyczkę z gniazdka:
- Zdejmij przednią kratkę ochronną, aby uzyskać dostęp do śmigła.
- Wyczyść elementy za pomocą suchej lub lekko wilgotnej miękkiej szmatki.
- Uwaga: Nie używaj detergentów ani sprayów, ponieważ mogą one uszkodzić silnik lub przełącznik.
- Po czyszczeniu upewnij się, że kratka ochronna jest bezpiecznie zamocowana przed ponownym uruchomieniem.
Dane techniczne
- Napięcie znamionowe: 230V, 50Hz
- Moc znamionowa: 15W
- Liczba prędkości: 2
- Waga: 750g
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest prawidłowo podłączona do gniazdka oraz czy pokrętło prędkości jest ustawione na pozycję 1 lub 2.
Wentylator jest niestabilny
Upewnij się, że klips jest zamocowany na płaskiej, stabilnej powierzchni. Nie montuj wentylatora w miejscach, gdzie może łatwo spaść.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie w sieci jest zgodne z tabliczką znamionową (230V).
- Upewnij się, że wentylator jest wyłączony przed podłączeniem do prądu.
- Sprawdź, czy wszystkie elementy montażowe są poprawnie dokręcone.
Ilustracje i schematy
- Pokrętło (2) służy do regulacji kąta nachylenia głowicy wentylatora.
- Pokrętło (7) z tyłu obudowy służy do wyboru prędkości (0-1-2).
- Klips (8) umożliwia montaż wentylatora na krawędziach mebli.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w pobliżu otwartych okien, gdzie może wystąpić deszcz.
- Nie używać z zewnętrznymi regulatorami prędkości.
