Instrukcja obsługi kompresora Draper 50, 100 i 120 litrów

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy kompresorów Draper o pojemnościach 50, 100 i 120 litrów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała. Kompresor nie powinien być modyfikowany ani używany do celów innych niż przewidziane. W przypadku modeli z silnikiem benzynowym Honda, należy dodatkowo korzystać z instrukcji producenta silnika.

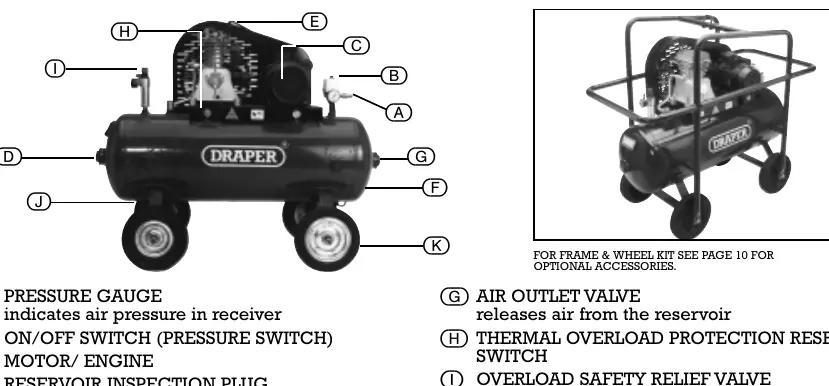

Opis urządzenia

Główne elementy kompresora obejmują:

• Wskaźnik ciśnienia (Pressure Gauge): wskazuje ciśnienie w zbiorniku.
• Wyłącznik (On/Off Switch): służy do włączania i wyłączania urządzenia.
• Zawór wylotowy (Air Outlet Valve): uwalnia powietrze ze zbiornika.
• Zawór spustowy (Reservoir Drain Valve): służy do usuwania kondensatu ze zbiornika.
• Zabezpieczenie termiczne: przycisk resetowania w przypadku przeciążenia.

Instalacja

Po rozpakowaniu urządzenia:

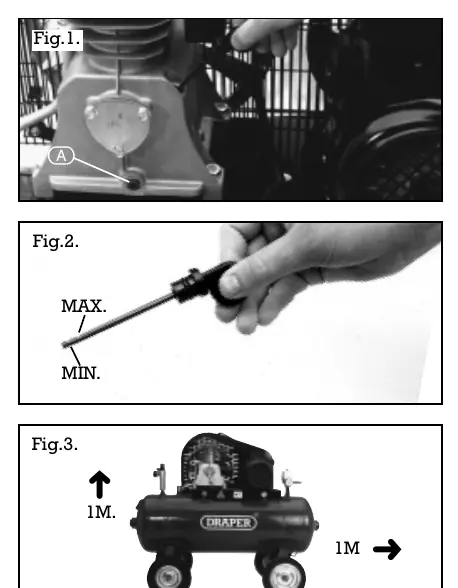

1. Wymień plastikową zatyczkę na obudowie silnika na bagnet poziomu oleju.
2. Sprawdź poziom oleju – powinien znajdować się między dwoma nacięciami na bagnecie (minimum i maksimum).
3. Zapewnij odpowiednią wentylację – wokół kompresora należy zachować co najmniej 1 metr wolnej przestrzeni.
4. Upewnij się, że koła (jeśli są używane) są zamontowane zgodnie z instrukcją zestawu montażowego.

Obsługa

1. Podłącz kompresor do zasilania.
2. Upewnij się, że zawór spustowy zbiornika jest zamknięty.
3. Uruchom urządzenie, ustawiając przełącznik w pozycji ON.

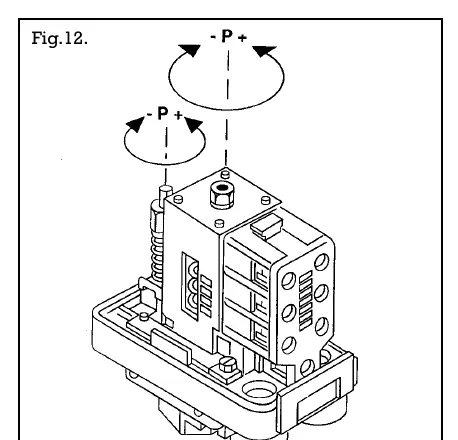

4. Kompresor jest sterowany automatycznie przez wyłącznik ciśnieniowy – wyłącza się po osiągnięciu maksymalnego ciśnienia i włącza, gdy ciśnienie spadnie poniżej ustawionego minimum.
5. Aby zatrzymać urządzenie, użyj wyłącznika na obudowie. Nie wyłączaj zasilania bezpośrednio z gniazdka przed wyłączeniem urządzenia przełącznikiem.

Konserwacja

Regularna konserwacja jest kluczowa dla żywotności urządzenia:

• Codziennie: Sprawdzaj poziom oleju i uzupełniaj w razie potrzeby. Spuszczaj kondensat ze zbiornika za pomocą zaworu spustowego.
• Co miesiąc: Czyść filtr powietrza sprężonym powietrzem. Sprawdzaj naciąg paska napędowego.
• Co 500 godzin: Wymień olej (spuść stary przez korek spustowy, napełnij nowym). Czyść zewnętrzne powierzchnie pompy i silnika, upewniając się, że żebra chłodzące i osłona wentylatora nie są zablokowane.
• Co 2000 godzin: Sprawdź stan zaworów i wymień je, jeśli są zużyte.

Rozwiązywanie problemów

W przypadku problemów, takich jak wyzwalanie zabezpieczenia termicznego, niska wydajność powietrza, hałaśliwa praca lub wycieki, należy sprawdzić stan filtra powietrza, poziom oleju, szczelność połączeń oraz naciąg paska. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel. W razie potrzeby skontaktuj się z linią pomocy technicznej pod numerem 01703 494344.
