Instrukcja obsługi wiertarko-wkrętarki udarowej Draper 12V Brushless Combi Drill 03862

Najważniejsze informacje z instrukcji

Wiertarko-wkrętarka udarowa Draper 12V Brushless Combi Drill (03862) jest przeznaczona do wiercenia w drewnie, metalu, tworzywach sztucznych oraz murze, a także do wkręcania wkrętów. Urządzenie wymaga akumulatora z serii Draper 12V (sprzedawany oddzielnie). Przed przystąpieniem do pracy należy upewnić się, że akumulator jest naładowany, a przełącznik kierunku obrotów znajduje się w pozycji neutralnej (środkowej).

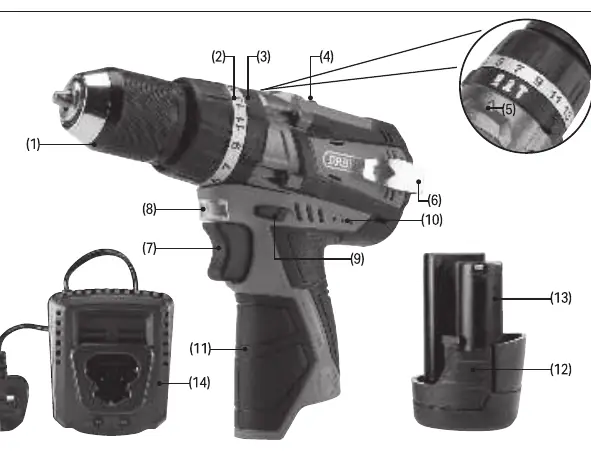

Opis urządzenia

Główne elementy wiertarko-wkrętarki:

• Uchwyt wiertarski (bezkluczykowy)
• Pierścień regulacji momentu obrotowego
• Pierścień wyboru trybu pracy (wiercenie, wkręcanie, udar)
• Przełącznik biegów (1-2)
• Spust włącznika z regulacją prędkości
• Przełącznik kierunku obrotów
• Wskaźnik poziomu naładowania akumulatora
• Dioda LED oświetlająca miejsce pracy

Przygotowanie do pracy

Przed rozpoczęciem pracy należy wykonać następujące czynności:

• Montaż akumulatora: Wsuń akumulator w gniazdo u podstawy narzędzia, aż usłyszysz kliknięcie. Aby wyjąć, naciśnij przyciski zwalniające i wysuń akumulator.
• Montaż wierteł/bitów: Przekręć uchwyt w lewo, aby otworzyć szczęki, włóż wiertło, a następnie dokręć uchwyt w prawo, aż wiertło zostanie pewnie zamocowane.
• Zaczep do paska: Można go zamontować po obu stronach obudowy, wsuwając bolec w otwór.

Ustawienia i tryby pracy

Urządzenie posiada zaawansowane opcje regulacji:

• Przełącznik biegów: Ustawienie 1 (niska prędkość, wysoki moment) służy do ciężkich prac. Ustawienie 2 (wysoka prędkość, niski moment) służy do lżejszych prac.
• Pierścień trybu pracy: Wybierz ikonę wiertła dla wiercenia, ikonę śruby dla wkręcania lub ikonę młotka dla wiercenia udarowego w murze.
• Regulacja momentu obrotowego: Użyj pierścienia z numerami, aby dostosować siłę dokręcania. Wyższe numery oznaczają większą siłę.
• Kierunek obrotów: Przełącznik po bokach narzędzia pozwala wybrać obroty w prawo (wiercenie/wkręcanie) lub w lewo (wykręcanie). Pozycja środkowa blokuje spust.

Obsługa wiertarko-wkrętarki

Podczas pracy należy trzymać narzędzie pewnie za rękojeść. W przypadku wiercenia w metalu zaleca się użycie punktaka i smarowanie wiertła. W przypadku wiercenia w murze należy użyć trybu udarowego i regularnie usuwać pył z otworu. Nie należy wywierać nadmiernego nacisku na narzędzie, gdyż może to doprowadzić do uszkodzenia silnika lub wiertła.

Konserwacja i rozwiązywanie problemów

Regularnie czyść narzędzie suchą szmatką, dbając o to, aby otwory wentylacyjne były drożne. Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci. Jeśli wiertarka nie działa, sprawdź stan naładowania akumulatora oraz czy przełącznik kierunku obrotów nie znajduje się w pozycji neutralnej. W przypadku problemów z uchwytem, usuń zanieczyszczenia ze szczęk.
