Instrukcja obsługi testera wtryskiwaczy Draper 24703
Szybki przewodnik po obsłudze testera wtryskiwaczy Draper 24703. Dowiedz się, jak bezpiecznie podłączyć urządzenie, wybrać tryb pracy dla wtryskiwaczy EFI/GDI i przeprowadzić diagnostykę układu paliwowego.
Spis treści
Najważniejsze informacje z instrukcji
Tester wtryskiwaczy Draper 24703 jest przeznaczony do elektronicznej diagnostyki wtryskiwaczy paliwa (EFI oraz GDI). Urządzenie pozwala na wykrywanie usterek takich jak zablokowane, klejące się lub nieszczelne wtryskiwacze. Tester oferuje cztery tryby pracy (Short, Medium, Long, Continuous) oraz możliwość wyboru napięcia wyjściowego (5V lub 12V) w zależności od typu wtryskiwacza.
Bezpieczeństwo
- Zawsze wyłączaj silnik przed użyciem testera.
- Używaj wyłącznie akumulatora 12V DC. Nie używaj napięcia 24V.
- Noś okulary ochronne podczas pracy.
- Pracuj w dobrze wentylowanym pomieszczeniu, z dala od źródeł ognia i dymu.
- Nie przekraczaj maksymalnego prądu: 1A dla 12V oraz 2A dla 5V.
- Nie używaj urządzenia, jeśli przewody lub obudowa są uszkodzone.
Obsługa i diagnostyka
- Podłącz czarny zacisk (-) do ujemnego bieguna akumulatora, a czerwony (+) do dodatniego.
- Sprawdź typ wtryskiwacza przed podłączeniem. Naciśnij i przytrzymaj przycisk wyboru trybu/typu (Mode/Injector Type Setting). Wskaźnik czerwony oznacza wtryskiwacze GDI (5V), a wskaźnik zielony oznacza wtryskiwacze EFI (12V).
- Odłącz złącze wtryskiwacza od instalacji pojazdu i podłącz do niego złącze sygnałowe testera.
- Naciśnij przycisk wyboru trybu, aby wybrać odpowiedni tryb pracy (Short, Medium, Long, Continuous). Wybrany numer trybu pojawi się na ekranie.
- Naciśnij przycisk Pulse, aby wygenerować impuls. Wskaźnik Pulse będzie migał podczas generowania sygnału.
- Naciśnij ponownie przycisk Pulse, aby zatrzymać sygnał.
Tryby pracy
Tester oferuje różne parametry impulsów w zależności od typu wtryskiwacza:
Dla wtryskiwaczy GDI:
- Tryb 1: 1 impuls, szerokość 100ms
- Tryb 2: 50 impulsów, szerokość 20ms
- Tryb 3: 100 impulsów, szerokość 15ms
- Tryb 4: 50 impulsów co 2500ms, szerokość 20ms
Dla wtryskiwaczy EFI:
- Tryb 1: 1 impuls, szerokość 250ms
- Tryb 2: 50 impulsów, szerokość 8ms
- Tryb 3: 100 impulsów, szerokość 4ms
- Tryb 4: 50 impulsów co 1500ms, szerokość 8ms
Konserwacja
Obudowę urządzenia należy czyścić wilgotną szmatką z dodatkiem łagodnego detergentu. Nie używaj rozpuszczalników ani materiałów ściernych. Urządzenie nie zawiera części serwisowalnych przez użytkownika.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Urządzenie nie generuje sygnału
Sprawdź, czy akumulator jest w pełni naładowany (12V) i czy połączenia zacisków są poprawne. Upewnij się, że wybrano właściwy typ wtryskiwacza (GDI/EFI).
Wtryskiwacz nie otwiera się
Wysokie ciśnienie paliwa wymaga większego prądu. Upewnij się, że nie przekraczasz limitów prądowych (1A dla 12V, 2A dla 5V).
Uszkodzone przewody
Nie używaj urządzenia. Tester nie posiada części wymiennych i nie powinien być naprawiany samodzielnie.
Przed użyciem
- Wyłącz silnik pojazdu.
- Załóż okulary ochronne.
- Upewnij się, że pracujesz w dobrze wentylowanym pomieszczeniu.
- Sprawdź, czy akumulator to 12V DC.
- Zidentyfikuj typ wtryskiwacza (EFI lub GDI) przed podłączeniem.
Parametry w praktyce
- Limit prądu 12V
- Maksymalnie 1A.
- Limit prądu 5V
- Maksymalnie 2A.
Ilustracje i schematy

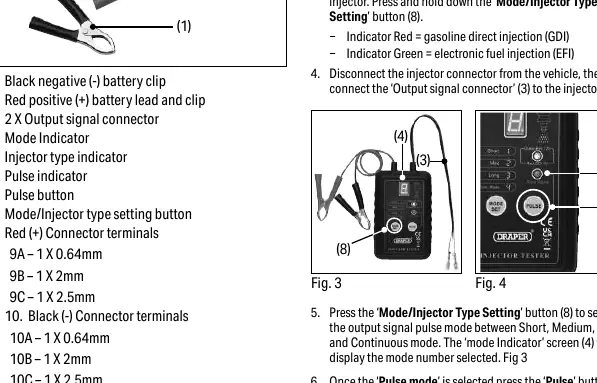

- Fig 1: Podłączenie zacisków do akumulatora.
- Fig 2: Wybór typu wtryskiwacza za pomocą przycisku (wskaźnik czerwony/zielony).
- Fig 3: Podłączenie złącza sygnałowego do wtryskiwacza.
- Fig 4: Wybór trybu pracy i generowanie impulsu.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do systemów EFI i GDI.
- Nie nadaje się do systemów diesla.
- Wymaga zasilania 12V DC.
