Narzędzia / Wiertarki
Instrukcja obsługi wiertarko-wkrętarki Draper 12V
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Draper 12V (model 70258). Dowiedz się, jak ładować akumulator, wymieniać wiertła, ustawiać moment obrotowy i bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka Draper 12V (model 70258) to narzędzie akumulatorowe przeznaczone do wiercenia w drewnie, plastiku i metalu oraz do wkręcania śrub. Urządzenie jest przeznaczone do użytku domowego i lekkich prac warsztatowych. Przed przystąpieniem do pracy należy upewnić się, że akumulator jest naładowany, a wiertło lub końcówka wkrętakowa są prawidłowo zamocowane.

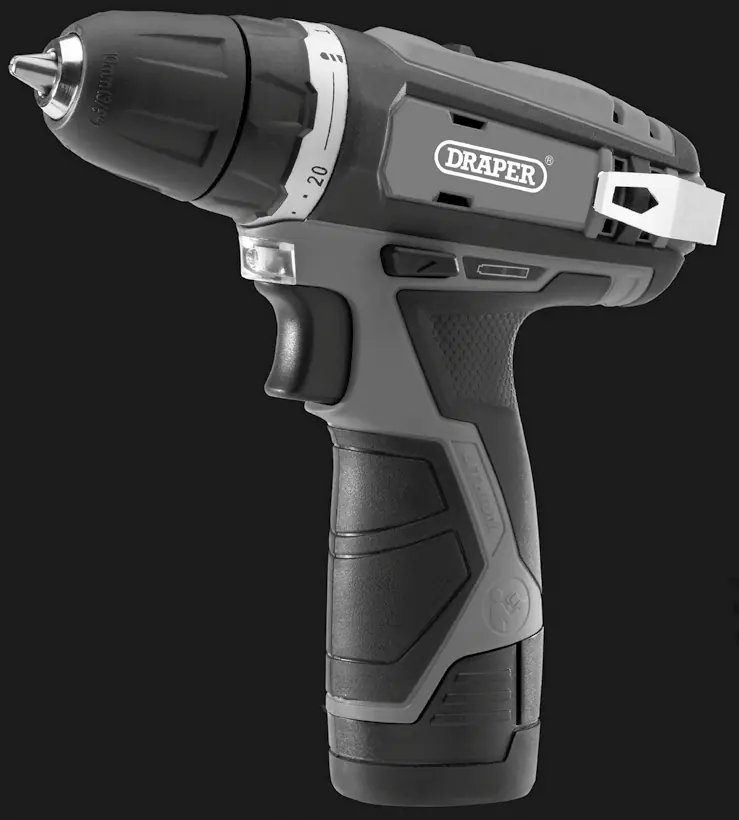

Opis urządzenia
Urządzenie posiada następujące elementy sterujące:
- Spust prędkości obrotowej
- Diodę LED do oświetlania miejsca pracy
- Uchwyt bezkluczykowy (10 mm)
- Pierścień regulacji momentu obrotowego (20 ustawień + wiercenie)
- Przełącznik 2-biegowej przekładni
- Przełącznik kierunku obrotów (lewo/prawo/blokada)
Ładowanie akumulatora
Akumulator i ładowarka są sprzedawane oddzielnie. Aby naładować akumulator:
- Podłącz ładowarkę do zasilania. Zielona dioda LED (A) zacznie migać (tryb czuwania).
- Wsuń akumulator do ładowarki. Czerwona dioda LED (B) zaświeci się światłem ciągłym, co oznacza szybkie ładowanie.
- Po zakończeniu ładowania czerwona dioda zgaśnie, a zielona zaświeci się światłem ciągłym.
- Nie ładuj akumulatora w temperaturze poniżej 4,5°C lub powyżej 40,5°C.
Obsługa wiertarko-wkrętarki
- Wymiana wierteł: Urządzenie posiada uchwyt bezkluczykowy. Włóż wiertło do uchwytu i dokręć go ręcznie.
- Kierunek obrotów: Użyj przełącznika kierunku, aby wybrać obroty w prawo (wkręcanie/wiercenie) lub w lewo (wykręcanie). Ustawienie w pozycji środkowej blokuje spust.
- Moment obrotowy: Użyj pierścienia regulacji (1-20), aby ustawić siłę dokręcania. Zapobiega to zbyt głębokiemu wkręcaniu śrub.
- Przekładnia: Wybierz niski bieg dla wysokiego momentu obrotowego (wkręcanie) lub wysoki bieg dla większej prędkości (wiercenie).
Konserwacja i bezpieczeństwo
Regularnie czyść otwory wentylacyjne, aby zapewnić prawidłowe chłodzenie silnika. W przypadku wiercenia w metalu, użyj punktaka do zaznaczenia miejsca wiercenia i kropli oleju, aby wydłużyć żywotność wiertła. Zawsze noś okulary ochronne i dbaj o czystość miejsca pracy.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Wiertarka nie działa
Sprawdź naładowanie akumulatora, upewnij się, że przełącznik kierunku nie jest w pozycji środkowej (blokada) lub wymień uszkodzony akumulator.
Silnik działa wolno lub traci moc
Naładuj akumulator lub wymień go, jeśli jest uszkodzony.
Uchwyt nie zamyka się lub nie trzyma wiertła
Wyczyść wnętrze uchwytu z pyłu i wiórów za pomocą odpowiedniego środka czyszczącego.
Akumulator nie ładuje się
Sprawdź bezpiecznik w wtyczce ładowarki lub stan samej ładowarki.
Przed użyciem
- Sprawdź naładowanie akumulatora
- Upewnij się, że wiertło jest dobrze zamocowane w uchwycie
- Sprawdź ustawienie przełącznika kierunku obrotów
- Załóż okulary ochronne
- Sprawdź, czy w miejscu wiercenia nie ma ukrytych przewodów elektrycznych lub rur
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony
Parametry w praktyce
- Moment obrotowy (30Nm)
- Siła dokręcania, regulowana w 20 ustawieniach, pozwala na precyzyjne wkręcanie bez uszkadzania materiału.
- Uchwyt bezkluczykowy (10mm)
- Umożliwia szybką wymianę wierteł i końcówek wkrętakowych bez użycia dodatkowych narzędzi.
Ilustracje i schematy
- 1. Spust prędkości obrotowej
- 2. Dioda LED oświetlająca miejsce pracy
- 3. Uchwyt bezkluczykowy
- 4. Pierścień regulacji momentu obrotowego
- 5. Przełącznik 2-biegowej przekładni
Zgodność modelu
- Urządzenie współpracuje z systemem akumulatorów Draper 12V Interchange.
- Akumulator i ładowarka nie są dołączone do zestawu (sprzedawane oddzielnie).
- Przeznaczone wyłącznie do użytku domowego i lekkich prac warsztatowych.
