Instrukcja obsługi rolety Draper Dual Roller 12V Battery FlexShade

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i obsługi rolety Draper Dual Roller 12V Battery FlexShade (model DFBA). Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Przed rozpoczęciem prac należy upewnić się, że ściana lub sufit mają odpowiednią wytrzymałość, aby utrzymać ciężar rolety. Wszystkie elementy montażowe muszą być wypoziomowane.

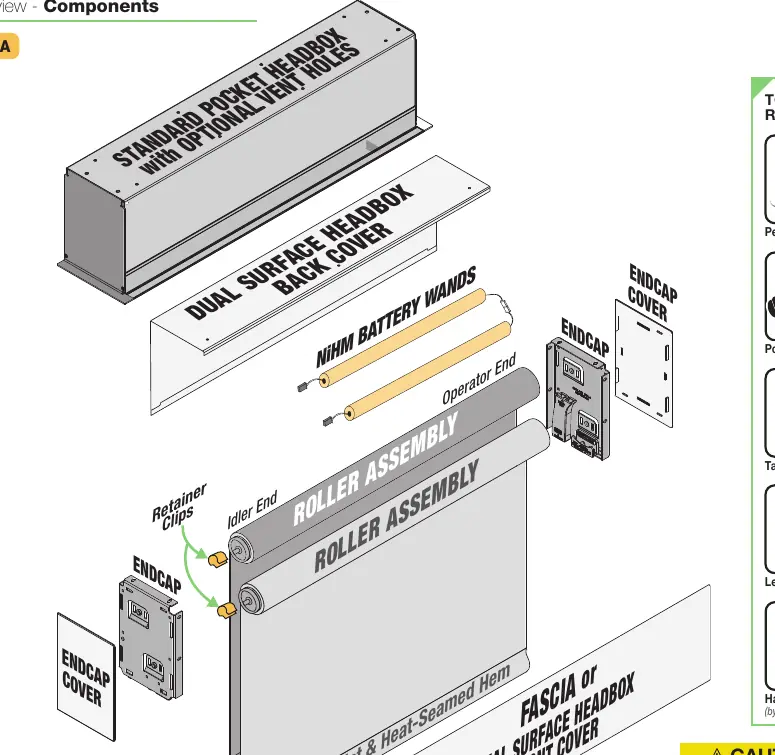

Opis elementów zestawu

Zestaw zawiera:

• Wsporniki (Endcaps) z osłonami
• Kaseta (Fascia lub Dual Surface Headbox)
• Zespoły rolek (Roller Assembly)
• Baterie NiHM (Battery Wands)
• Klipsy montażowe do baterii

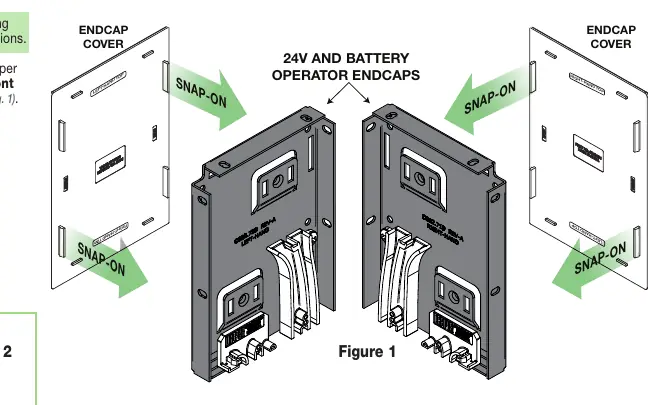

Montaż wsporników (Endcaps)

1. Zatrzasnąć osłony na wspornikach, zwracając uwagę na oznaczenia orientacji (lewa/prawa, przód/tył).
2. Zaznaczyć miejsca montażu na ścianie, ościeżnicy lub suficie.
3. Wywiercić otwory prowadzące, jeśli są wymagane.
4. Przykręcić wsporniki za pomocą odpowiednich dla danej powierzchni elementów złącznych.

Instalacja kasety

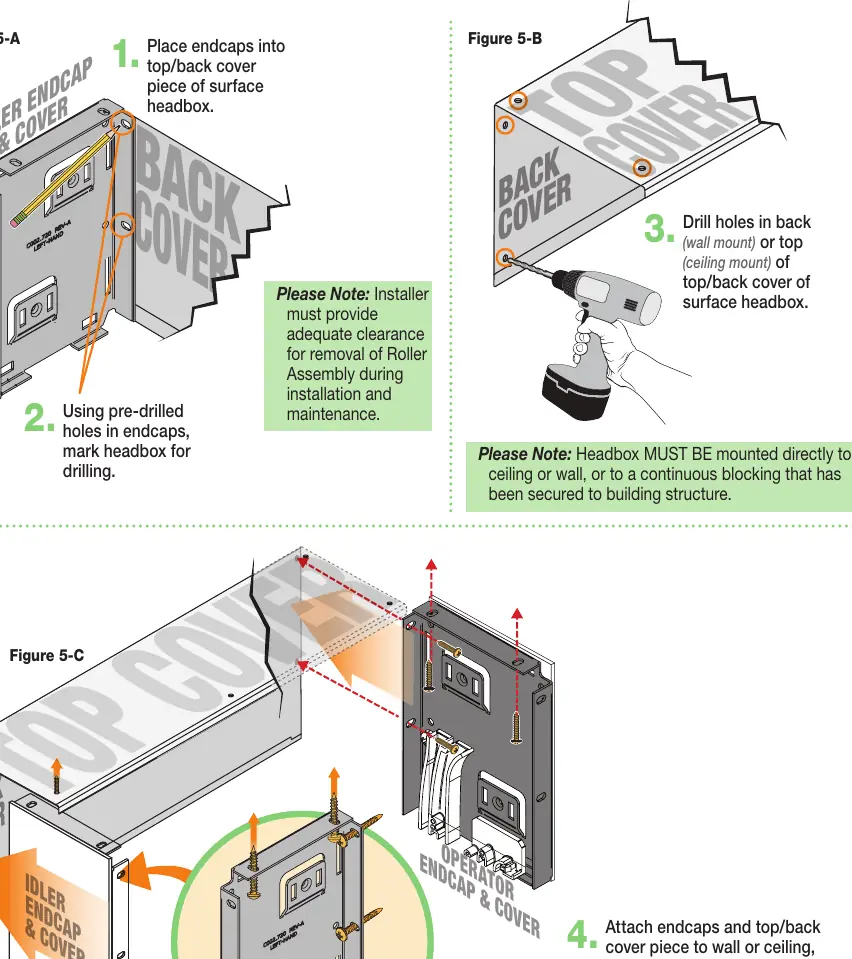

Montaż powierzchniowy (Surface Headbox):

• Umieścić wsporniki wewnątrz tylnej części kasety.
• Zaznaczyć otwory montażowe na podstawie wsporników.
• Wywiercić otwory i przykręcić kasetę bezpośrednio do ściany lub sufitu.

Montaż w kasecie wnękowej (Pocket Headbox):

• Umieścić kasetę w pozycji montażowej.
• Zaznaczyć otwory montażowe na górnej stronie kasety.
• Wywiercić otwory i zamocować kasetę.
• Zamontować wsporniki i panel zamykający (Closure Panel).

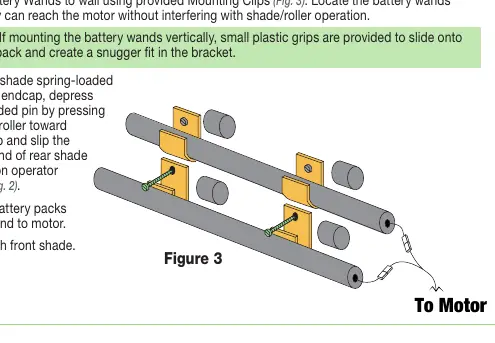

Montaż rolety i zasilania

1. Zamontować baterie na ścianie za pomocą dołączonych klipsów, tak aby przewody sięgały silnika bez zakłócania pracy rolety.
2. Umieścić sprężynowy trzpień rolety w wsporniku biernym (idler endcap).
3. Wsunąć koniec operatora rolety w szczeliny wspornika operatora.
4. Połączyć pakiety baterii ze sobą i z silnikiem.

Ustawienia wyłączników krańcowych

Przed ustawieniem limitów należy upewnić się, że silnik jest zainstalowany tak, aby wyłączniki były skierowane w dół.

• Sprawdzenie kierunku obrotów: Nacisnąć przycisk "Up". Jeśli roleta się podnosi, kierunek jest poprawny. Jeśli opada, należy zmienić kierunek, przytrzymując przycisk "my/stop" aż roleta wykona ruch góra-dół.

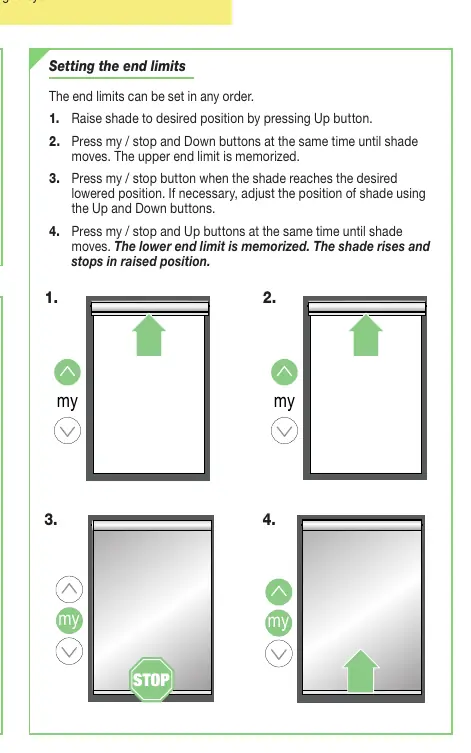

• Ustawianie limitów: Ustawić roletę w żądanej pozycji górnej, następnie przytrzymać "my/stop" i "Down" aż roleta ruszy. Powtórzyć proces dla pozycji dolnej, używając "my/stop" i "Up".
• Zatwierdzenie: Przytrzymać "my/stop" aż roleta wykona ruch góra-dół, co potwierdza zaprogramowanie limitów.

Konserwacja i czyszczenie

Rolety Draper nie wymagają smarowania. Tkaniny można czyścić odkurzaczem z miękką szczotką lub przecierać wilgotną gąbką z łagodnym detergentem. Wyjątkiem są tkaniny Flocké i Phifer SW7000, które należy czyścić suchą gąbką artystyczną.
