Instrukcja obsługi pompy do oleju napędowego Draper 22108

Najważniejsze informacje z instrukcji

Pompa Draper 22108 jest przeznaczona wyłącznie do przepompowywania oleju napędowego. Urządzenie wymaga zasilania 12V lub 24V (zależnie od podłączenia) i posiada cykl pracy 30 minut pracy na 30 minut przerwy. Przed użyciem należy upewnić się, że filtr jest czysty, a wąż wlotowy w pełni zanurzony w cieczy.

Opis urządzenia

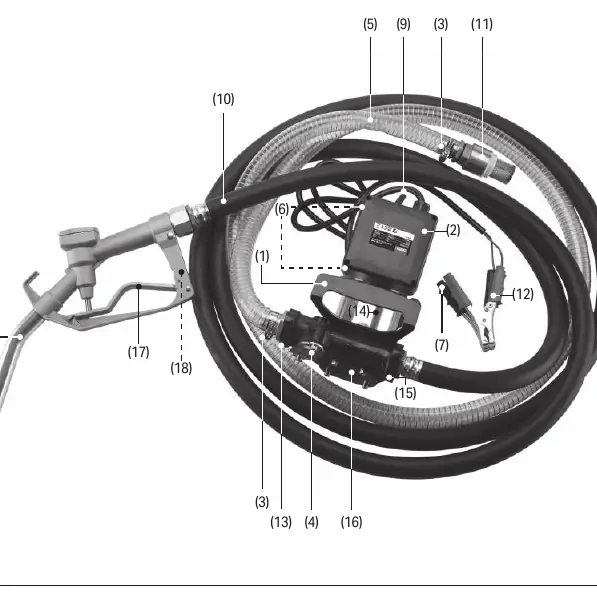

Pompa składa się z jednostki głównej z silnikiem, węża wlotowego z filtrem oraz węża wylotowego z pistoletem. Urządzenie posiada wbudowany bezpiecznik 30A oraz włącznik/wyłącznik. Szczegółowy schemat części znajduje się na stronie 8 instrukcji, gdzie oznaczono m.in. uchwyt, złącza akumulatora, wlot i wylot pompy.

Montaż i przygotowanie

Przed rozpoczęciem pracy należy zmontować układ:

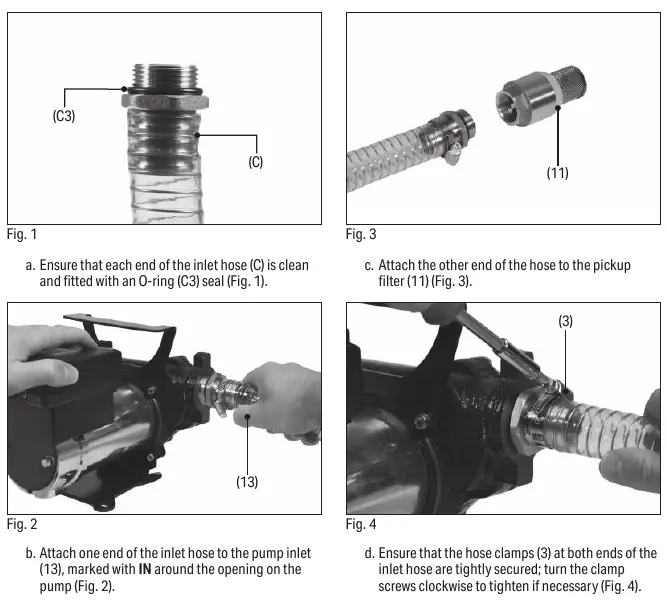

• Upewnij się, że końce węży są czyste i wyposażone w uszczelki typu O-ring.
• Podłącz wąż wlotowy do otworu oznaczonego jako IN na pompie, a drugi koniec do filtra.
• Podłącz wąż wylotowy do otworu oznaczonego jako OUT, a drugi koniec do pistoletu.
• Zabezpiecz wszystkie połączenia za pomocą dołączonych zacisków, dokręcając je śrubokrętem.
• Podłącz złącza akumulatora (czerwony do plusa, czarny do minusa), upewniając się, że włącznik jest w pozycji wyłączonej.

Obsługa pompy

Pompa jest samozasysająca, co może zająć do jednej minuty. Aby rozpocząć pracę:

1. Umieść pompę na stabilnym podłożu.
2. Włącz urządzenie przełącznikiem.
3. Włóż pistolet do zbiornika odbiorczego i naciśnij spust.
4. Pistolet posiada blokadę spustu, która pozwala na pracę bez trzymania go ręką.
5. Po zakończeniu pracy wyłącz pompę przełącznikiem.

Uwaga: Jeśli ciśnienie wzrośnie zbyt wysoko, pompa przejdzie w tryb obejścia (bypass). Nie należy pracować w tym trybie dłużej niż dwie minuty.

Konserwacja i czyszczenie

Regularna konserwacja zapewnia długą żywotność urządzenia:

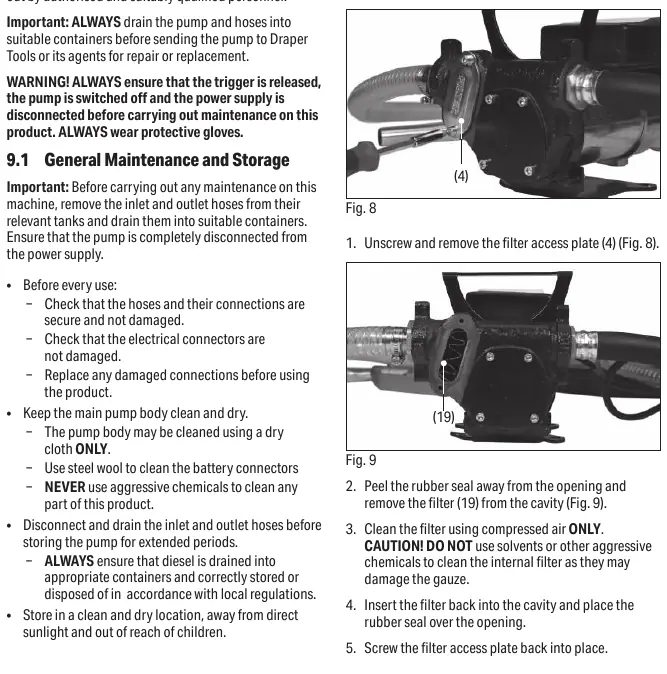

• Czyszczenie filtra: Odkręć płytę dostępu do filtra, wyjmij filtr i wyczyść go wyłącznie sprężonym powietrzem. Nie używaj rozpuszczalników.

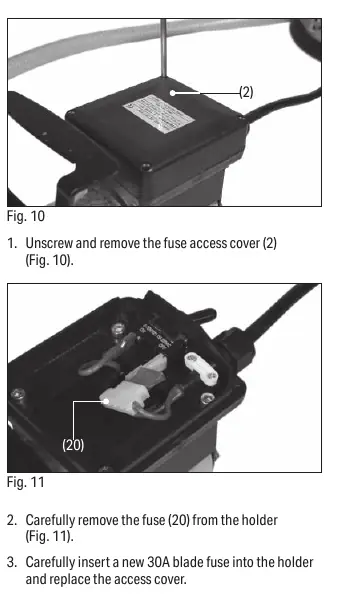

• Wymiana bezpiecznika: W przypadku awarii zasilania, odkręć pokrywę bezpiecznika, wyjmij stary bezpiecznik 30A i wymień go na nowy.
• Przechowywanie: Przed dłuższym przechowywaniem opróżnij węże z paliwa i przechowuj pompę w suchym miejscu.

Rozwiązywanie problemów

W przypadku problemów z działaniem pompy, sprawdź:

• Czy akumulator jest naładowany i czy połączenia są poprawne.
• Czy filtr nie jest zatkany (częsta przyczyna spadku przepływu).
• Czy w układzie nie ma powietrza (sprawdź szczelność węży).
• Czy bezpiecznik nie jest przepalony.

Bezpieczeństwo

Nigdy nie używaj pompy do benzyny, cieczy łatwopalnych lub żrących. Nie pal w pobliżu urządzenia. Zawsze noś okulary ochronne i rękawice olejoodporne. W razie kontaktu paliwa z oczami, przemyj je dużą ilością wody i skontaktuj się z lekarzem. Kontakt serwisowy: Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK. Telefon: +44 (0) 23 8049 4344.
