Instrukcja obsługi wiertarko-wkrętarki Tolsen 79213 12V

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wiertarko-wkrętarki akumulatorowej Tolsen 79213 12V. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, procedury ładowania akumulatora, wymiany wierteł oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z sekcją dotyczącą bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub obrażeń ciała.

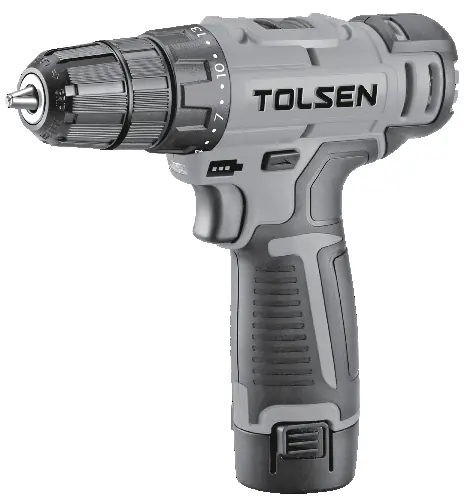

Opis urządzenia i funkcje

Wiertarko-wkrętarka wyposażona jest w następujące elementy sterujące:

• Chuck (Uchwyt wiertarski): Służy do mocowania wierteł i końcówek wkrętakowych (maks. 3/8").
• Clutch collar (Pierścień regulacji momentu): Pozwala na ustawienie siły dokręcania (zakres 1-20).
• Gear Switch (Przełącznik biegów): Zmienia prędkość obrotową narzędzia.
• Direction switch (Przełącznik kierunku obrotów): Umożliwia wybór obrotów w prawo, w lewo lub blokadę spustu (pozycja środkowa).
• Trigger (Spust): Włącza urządzenie i aktywuje oświetlenie robocze.
• Battery pack (Akumulator): Zasilanie urządzenia.

Przygotowanie do pracy i ładowanie

Przed pierwszym użyciem należy naładować akumulator. Pełne naładowanie rozładowanego akumulatora zajmuje od 3 do 5 godzin.

• Ładowanie powinno odbywać się w temperaturze od 10°C do 40°C (50–104°F).
• Podczas ładowania czerwona dioda LED świeci światłem ciągłym. Po zakończeniu ładowania dioda gaśnie.
• Nie używaj ładowarki na łatwopalnych powierzchniach.
• Zawsze sprawdzaj stan akumulatora przed użyciem; nie używaj uszkodzonych lub wyciekających akumulatorów.

Obsługa wiertarko-wkrętarki

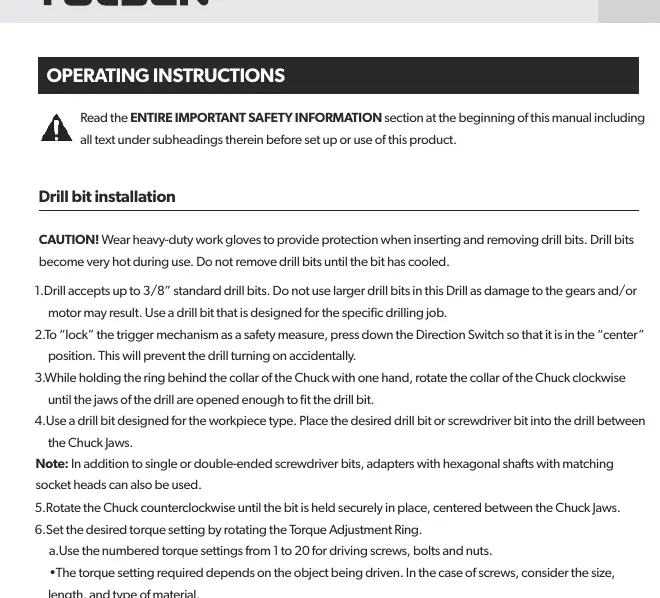

Wymiana wiertła:

1. Ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada).
2. Przytrzymaj pierścień za uchwytem i obracaj uchwyt w prawo, aby otworzyć szczęki.
3. Włóż wiertło lub końcówkę wkrętakową.
4. Obracaj uchwyt w lewo, aby pewnie zamocować akcesorium.

Wiercenie i wkręcanie:

• Użyj ustawień momentu obrotowego od 1 do 20 dla wkręcania śrub i nakrętek.
• Użyj ustawienia z ikoną wiertła do wiercenia otworów.
• Zawsze rozpoczynaj pracę z niewielkim naciskiem, pozwalając narzędziu na płynną pracę.

Konserwacja i czyszczenie

Regularna konserwacja zapewnia długą żywotność narzędzia:

• Przed każdym użyciem sprawdź stan techniczny: czy akumulator nie jest uszkodzony, czy nie ma poluzowanych części lub oznak zużycia.
• Po użyciu przetrzyj obudowę czystą szmatką.
• Przechowuj narzędzie, akumulator i ładowarkę w suchym, zamkniętym pomieszczeniu, z dala od metalowych przedmiotów, które mogłyby spowodować zwarcie.

Rozwiązywanie problemów

W przypadku problemów z działaniem narzędzia:

• Wiertarka nie startuje: Sprawdź, czy akumulator jest poprawnie włożony i naładowany. Oczyść styki akumulatora.
• Wiertarka pracuje wolno: Nie przeciążaj narzędzia. Jeśli akumulator jest zużyty, należy go wymienić.
• Przegrzewanie: Zapewnij odpowiednią wentylację otworów w obudowie silnika. Pozwól narzędziu pracować w jego własnym tempie.

Dane techniczne

• Napięcie akumulatora: 12V / 1.5 Ah (Li-ion)
• Prędkość bez obciążenia: 0-400 / 0-1400 obr./min
• Maksymalny moment obrotowy: 248 in.lbs
• Uchwyt wiertarski: 3/8"
• Zasilanie ładowarki: 100-240VAC, 50-60Hz
