Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Total 12V

Najważniejsze informacje z instrukcji

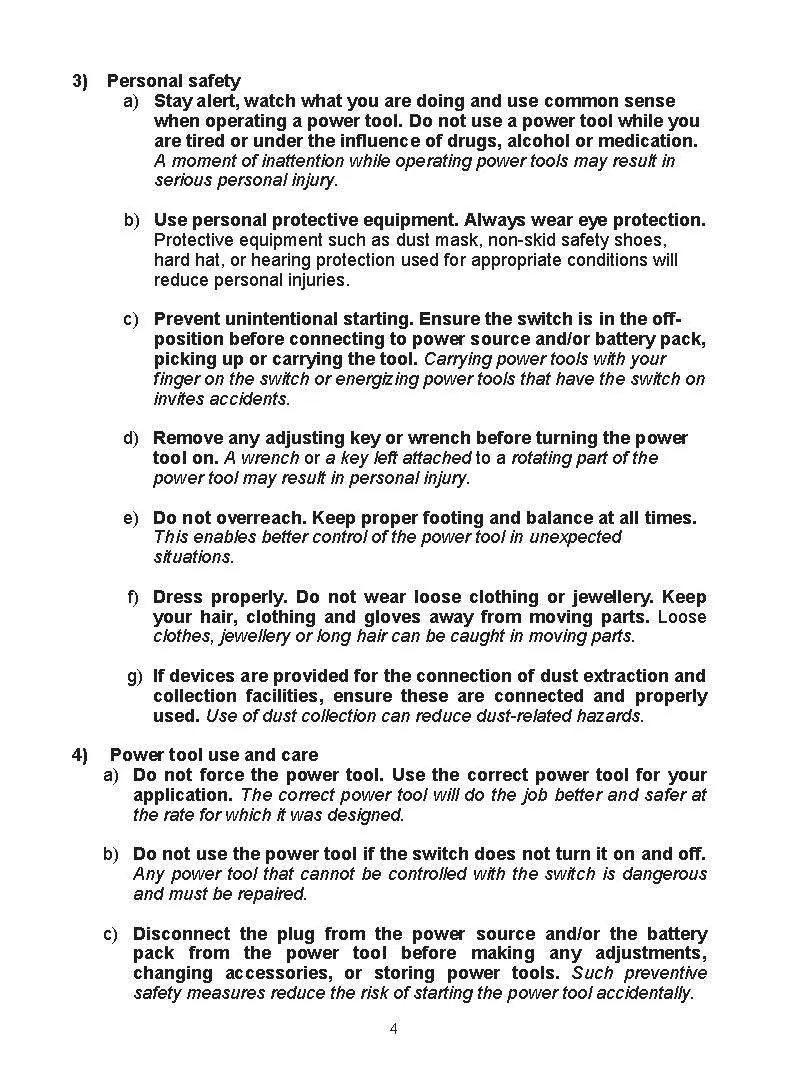

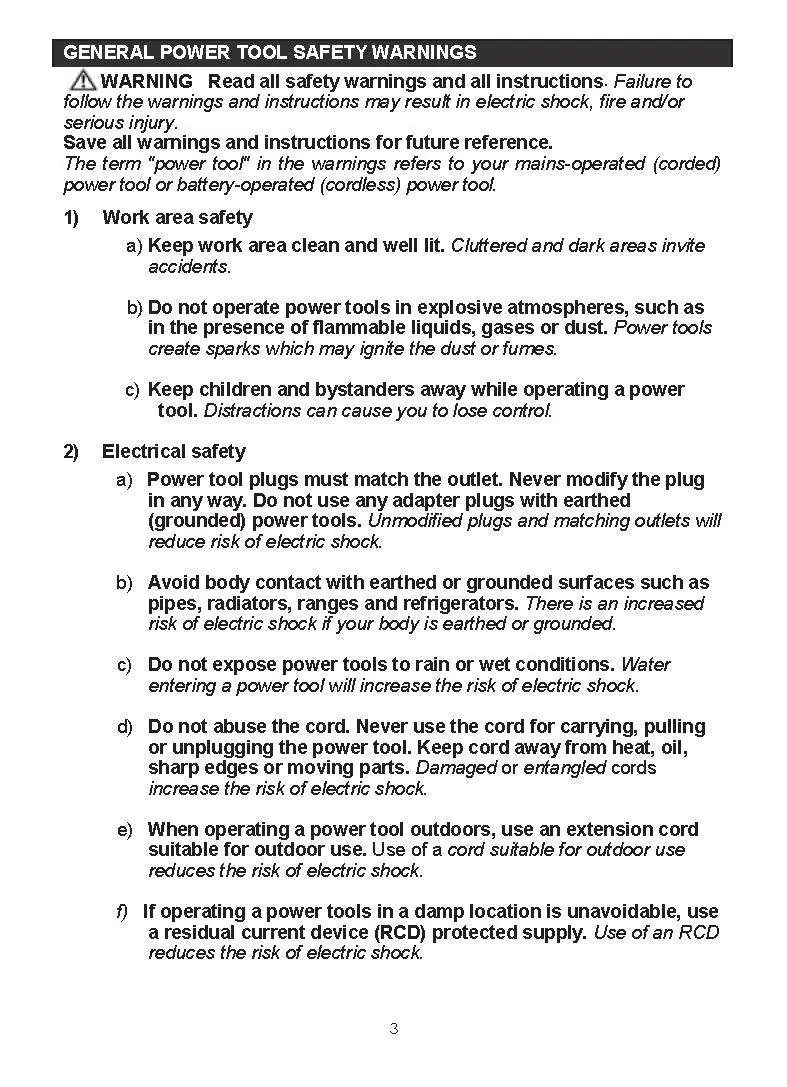

Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych 12V z serii TDLI228120. Dokument zawiera wytyczne dotyczące bezpiecznej pracy, ładowania akumulatora, obsługi narzędzia oraz konserwacji. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym z ryzykiem porażenia prądem i obrażeń ciała.

Opis urządzenia i funkcje

Wiertarko-wkrętarka wyposażona jest w regulację momentu obrotowego (18+1), dwubiegową przekładnię oraz wbudowaną lampkę oświetlającą obszar roboczy. Narzędzie posiada przełącznik kierunku obrotów oraz spust z płynną regulacją prędkości.

Instalacja i obsługa akumulatora

Przed użyciem upewnij się, że akumulator jest w pełni naładowany. Aby wyjąć akumulator, przesuń przycisk znajdujący się na jego przedniej części i wysuń go z narzędzia. Aby włożyć akumulator, dopasuj wypustkę na obudowie akumulatora do rowka w narzędziu i wsuń go, aż usłyszysz kliknięcie. Nie używaj siły podczas wkładania.

Obsługa wiertarko-wkrętarki

Prędkość obrotową narzędzia reguluje się siłą nacisku na spust. Przełącznik kierunku obrotów znajduje się nad spustem – ustawienie go w pozycji neutralnej blokuje spust. Przełącznik prędkości (bieg 1 lub 2) znajduje się na górze obudowy. Zmianę biegu należy przeprowadzać tylko wtedy, gdy narzędzie jest wyłączone.

Ustawienia momentu obrotowego i wiercenie

Moment obrotowy można regulować w 18 stopniach za pomocą pierścienia na głowicy. Ustawienie 1 jest najsłabsze, a najwyższe ustawienie służy do wiercenia. Przed właściwą pracą zaleca się wykonanie próbnego wkręcania w materiale odpadowym. W przypadku wiercenia w metalu, zaleca się punktowanie miejsca wiercenia przed rozpoczęciem pracy.

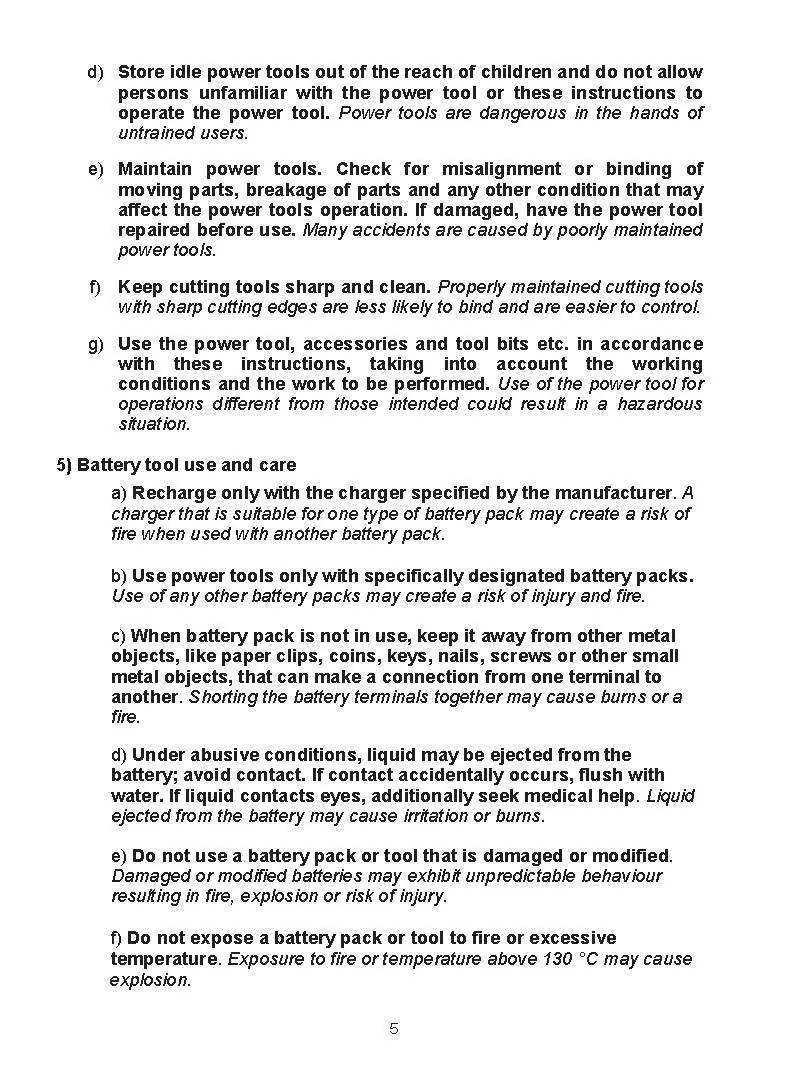

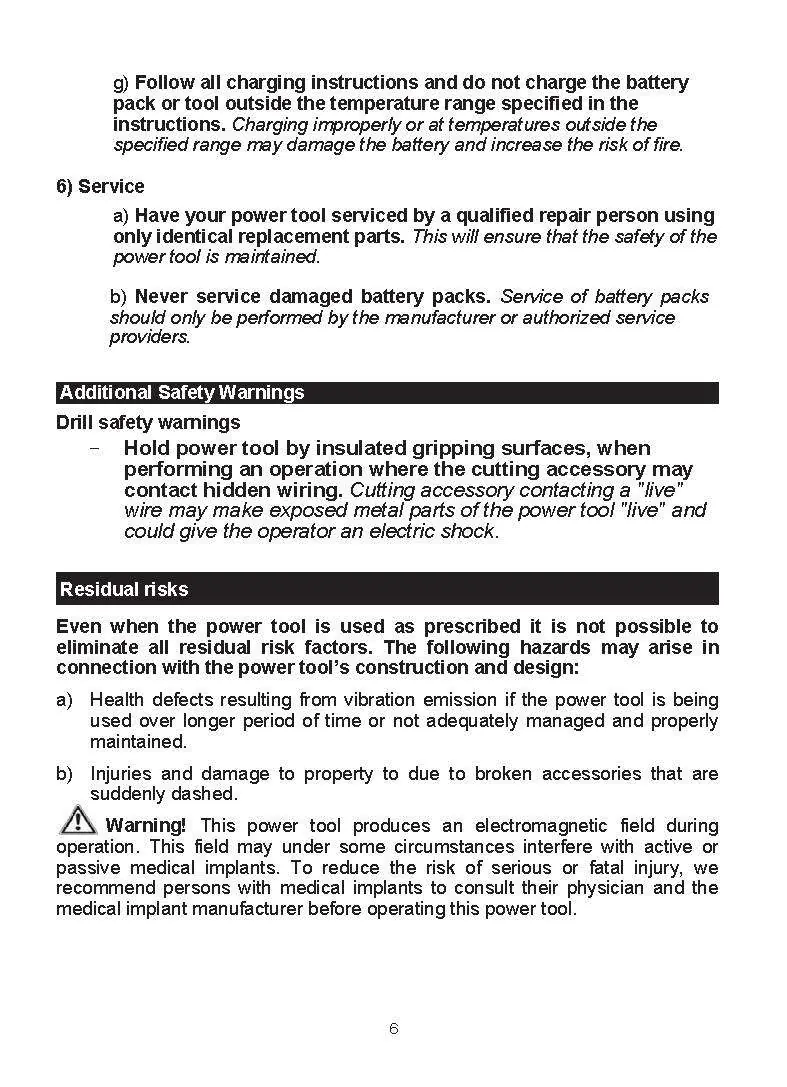

Konserwacja i bezpieczeństwo

Utrzymuj narzędzie w czystości, unikając używania rozpuszczalników, benzyny czy alkoholu, które mogą uszkodzić obudowę. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis przy użyciu oryginalnych części zamiennych. Przechowuj narzędzie poza zasięgiem dzieci.

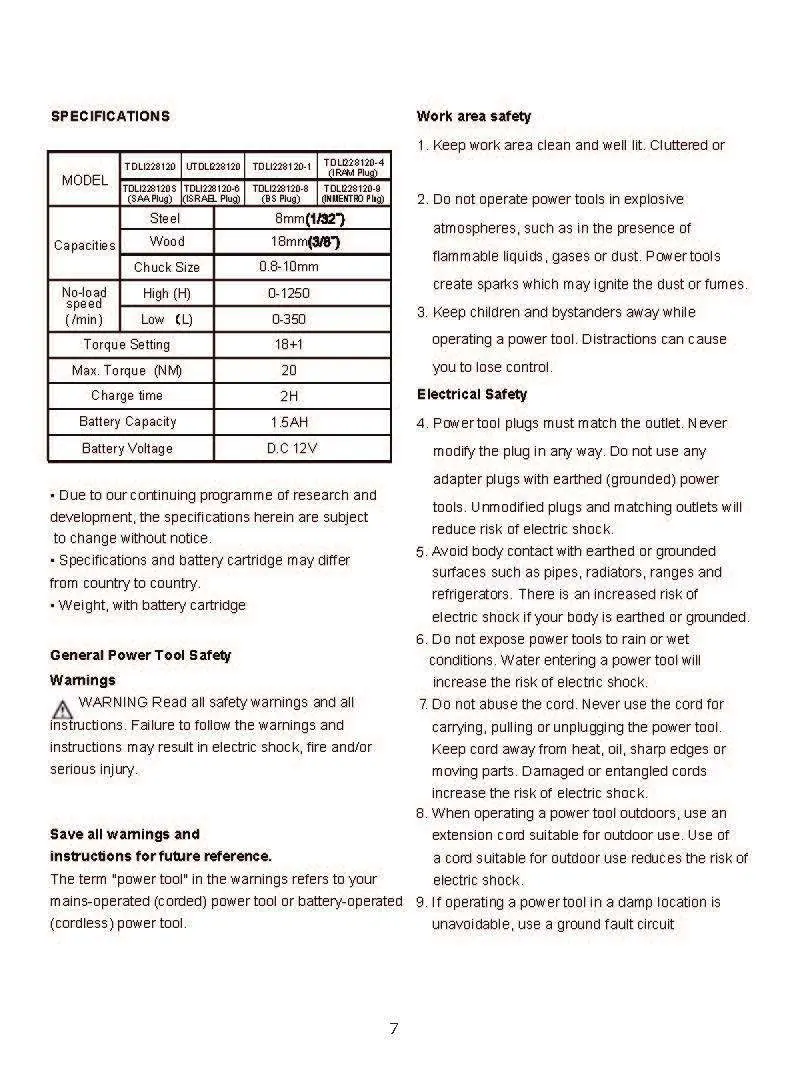

Dane techniczne

Narzędzie pracuje z napięciem 12V DC. Pojemność akumulatora wynosi 1.5Ah. Prędkość obrotowa na biegu niskim (L) wynosi 0-350 obr./min, a na biegu wysokim (H) 0-1250 obr./min. Uchwyt wiertarski obsługuje wiertła o średnicy od 0.8 do 10 mm. Maksymalny moment obrotowy wynosi 20 Nm.
