Instrukcja obsługi wiertarko-wkrętarki kątowej Bosch GWB 12V-10 Professional
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki kątowej Bosch GWB 12V-10 Professional. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać narzędzia, ustawiać prędkość i konserwować sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarki kątowej Bosch GWB 12V-10 Professional. Urządzenie jest przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych, szczególnie w miejscach trudno dostępnych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

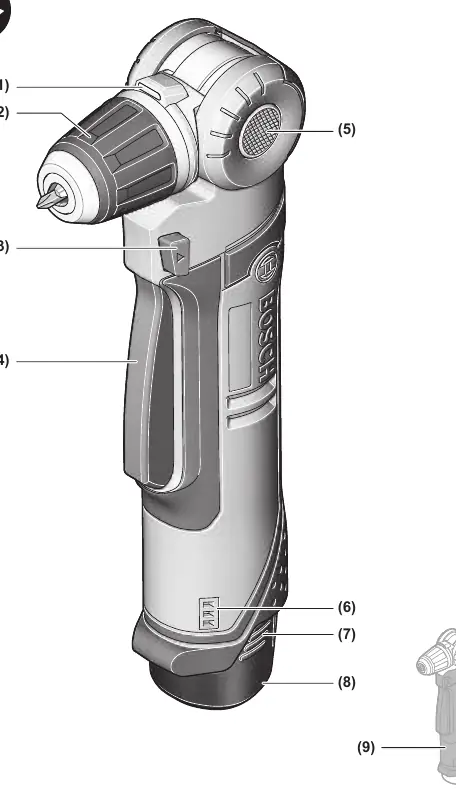

Opis urządzenia
Główne elementy urządzenia to:
- (1) Lampa Power Light
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Przełącznik kierunku obrotów
- (4) Włącznik/wyłącznik
- (5) Przycisk zwalniający blokadę przestawnej głowicy
- (6) Wskaźnik stanu naładowania akumulatora
- (7) Przycisk odblokowujący akumulator
- (8) Akumulator
- (9) Rękojeść
Montaż
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi) oraz na czas transportu i przechowywania, należy wyjąć akumulator. Aby włożyć akumulator, należy wsunąć go w rękojeść, aż do wyczuwalnego zablokowania. Aby wyjąć akumulator, należy nacisnąć przyciski odblokowujące i wysunąć go do dołu.
Obsługa
Ustawianie kierunku obrotów: Przełącznik kierunku obrotów (3) służy do zmiany kierunku pracy. Nie należy go używać, gdy urządzenie pracuje.
Włączanie i wyłączanie: Aby włączyć urządzenie, należy nacisnąć i przytrzymać włącznik/wyłącznik (4). Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik.

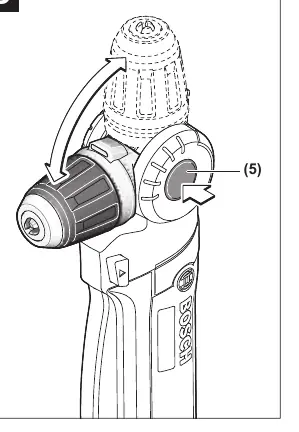

Głowica kątowa: Głowicę można zablokować w 5 różnych pozycjach kątowych. Należy nacisnąć przycisk zwalniający (5), ustawić głowicę w żądanej pozycji i zwolnić przycisk.
Konserwacja i serwis
Należy dbać o czystość elektronarzędzia oraz otworów wentylacyjnych. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Bezpieczeństwo
Należy przestrzegać ogólnych zasad bezpieczeństwa dla elektronarzędzi, w tym utrzymywać porządek w miejscu pracy, unikać pracy w atmosferze wybuchowej oraz chronić urządzenie przed wilgocią i wysoką temperaturą.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w rękojeści.
Wiertło lub bit blokuje się podczas pracy
Natychmiast wyłącz urządzenie, aby uniknąć odrzutu. Sprawdź, czy nie doszło do przeciążenia.
Akumulator nie ładuje się
Używaj tylko zalecanych ładowarek Bosch (GAL 12..., GAX 18...).
Przed użyciem
- Sprawdź naładowanie akumulatora
- Upewnij się, że wiertło lub bit jest poprawnie zamocowane w uchwycie
- Sprawdź ustawienie kierunku obrotów
- Upewnij się, że głowica jest zablokowana w wybranej pozycji kątowej
Parametry w praktyce
- Prędkość obrotowa
- 0–1300 min-1 (regulowana płynnie)
- Maks. moment obrotowy
- 11 Nm (twardy) / 3 Nm (miękki)
Ilustracje i schematy
- (1) Lampa Power Light
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Przełącznik kierunku obrotów
- (4) Włącznik/wyłącznik
- (5) Przycisk odblokowania głowicy
Zgodność modelu
- Kompatybilne z akumulatorami GBA 12V
- Kompatybilne z ładowarkami GAL 12... i GAX 18...
