Instrukcja obsługi szlifierki oscylacyjnej Draper 135W
Szybki przewodnik po instrukcji obsługi szlifierki oscylacyjnej Draper 135W. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać papier ścierny, podłączyć odciąg pyłu i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierki oscylacyjnej Draper 135W (nr katalogowy 83642). Urządzenie przeznaczone jest do szlifowania drewna i podobnych materiałów w warunkach domowych oraz lekkich zastosowań komercyjnych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i maski przeciwpyłowej.

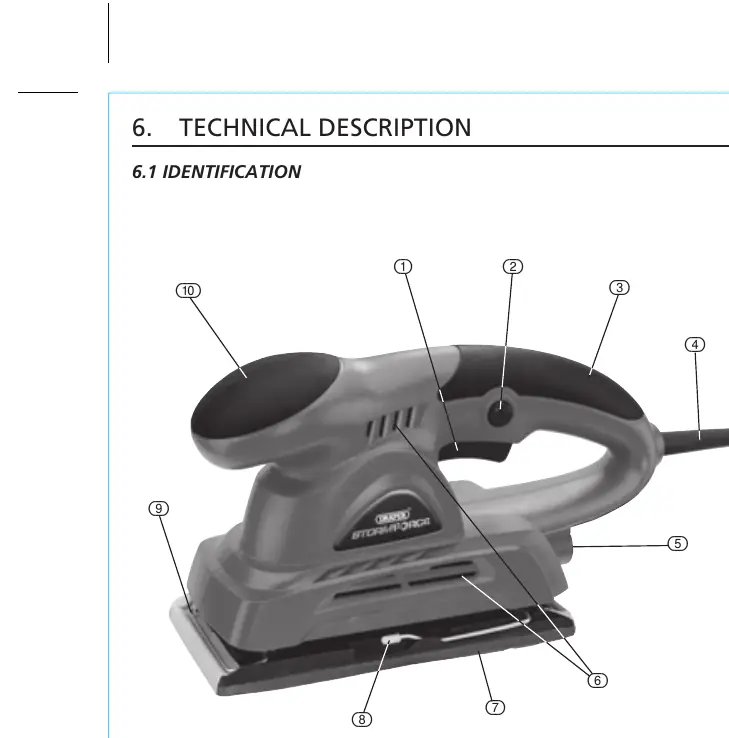

Opis urządzenia
Szlifierka składa się z następujących elementów:
- Włącznik spustowy z przyciskiem blokady do pracy ciągłej
- Uchwyt główny i pomocniczy
- Port odciągu pyłu
- Podstawa szlifierska z zaciskami (przednim i tylnym)
Przygotowanie do pracy
Przed rozpoczęciem pracy upewnij się, że szlifierka jest odłączona od zasilania. Sprawdź stan urządzenia pod kątem uszkodzeń. Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.

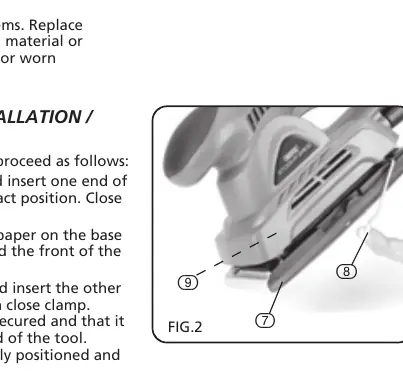

Wymiana papieru ściernego
- Otwórz tylny zacisk mocujący i włóż jeden koniec papieru ściernego. Zamknij zacisk.
- Naciągnij papier na podstawę szlifierską, owijając go wokół przedniej części.
- Otwórz przedni zacisk, włóż drugi koniec papieru i zamknij zacisk.
- Upewnij się, że papier jest dobrze naciągnięty i całkowicie pokrywa podstawę.
Obsługa szlifierki
Aby uruchomić urządzenie, naciśnij włącznik spustowy. Aby pracować w trybie ciągłym, naciśnij włącznik, a następnie przycisk blokady. Aby zatrzymać urządzenie, naciśnij włącznik ponownie, co zwolni blokadę. Podczas pracy wywieraj równomierny nacisk na obrabiany materiał, utrzymując podstawę płasko. Nadmierny nacisk może przeciążyć silnik.
Odciąg pyłu
W celu ograniczenia zapylenia zaleca się podłączenie odkurzacza do portu odciągu pyłu. Włóż końcówkę odciągu do portu z tyłu szlifierki i przekręć o około 90 stopni, aby zablokować. Może być wymagany adapter w zależności od średnicy węża odkurzacza.
Konserwacja i czyszczenie
Regularnie czyść otwory wentylacyjne silnika, najlepiej przy użyciu odkurzacza, aby zapobiec przegrzaniu. Po użyciu odłącz urządzenie od zasilania. Wymiana przewodu zasilającego musi być wykonana przez autoryzowany serwis.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem silnika sprawdź bezpiecznik, stan szczotek węglowych lub skontaktuj się z autoryzowanym serwisem. Jeśli wydajność szlifowania spadła, wymień papier ścierny na nowy.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź bezpiecznik lub wyłącznik nadprądowy, sprawdź stan szczotek węglowych lub skontaktuj się z autoryzowanym serwisem.
Zmniejszona wydajność szlifowania
Wymień papier ścierny na nowy, jeśli jest zużyty, zapchany lub podarty.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że włącznik jest w pozycji wyłączonej przed podłączeniem do prądu.
- Załóż maskę przeciwpyłową i ochronę oczu.
- Upewnij się, że papier ścierny jest poprawnie zamocowany i naciągnięty.
- Podłącz odciąg pyłu, jeśli praca generuje dużo pyłu.
Parametry w praktyce
- Moc znamionowa
- 135W - moc silnika urządzenia.
- Wymiary stopy
- 90 x 187mm - powierzchnia robocza szlifierki.
- Średnica oscylacji
- 2.0mm - zakres ruchu oscylacyjnego.
Ilustracje i schematy
- 1: Włącznik spustowy
- 2: Przycisk blokady włącznika
- 5: Port odciągu pyłu
- 7: Podstawa szlifierska
- 8/9: Zaciski papieru ściernego
Zgodność modelu
- Przeznaczona wyłącznie do szlifowania drewna i podobnych materiałów.
- Tylko do użytku domowego i lekkich prac komercyjnych.
- Wymaga zasilania 230V AC.
