Instrukcja obsługi spawarki MIG Draper 160A

Najważniejsze informacje z instrukcji

Spawarka Draper 160A to urządzenie typu MIG przeznaczone do spawania łukowego stali przy użyciu gazu osłonowego lub drutu rdzeniowego (flux-cored). Urządzenie wymaga zasilania 230V i musi być obsługiwane przez wykwalifikowane osoby z zachowaniem zasad bezpieczeństwa (ochrona oczu, twarzy, słuchu i skóry).

• Cykl pracy: Urządzenie posiada określony cykl pracy (np. 10% przy 160A). Przekroczenie go spowoduje aktywację zabezpieczenia termicznego.
• Bezpieczeństwo: Zawsze odłączaj urządzenie od zasilania przed konserwacją. Upewnij się, że spawarka jest uziemiona.
• Gaz/Bez gazu: Polaryzacja uchwytu i zacisku uziemiającego musi być dostosowana do wybranej metody spawania.

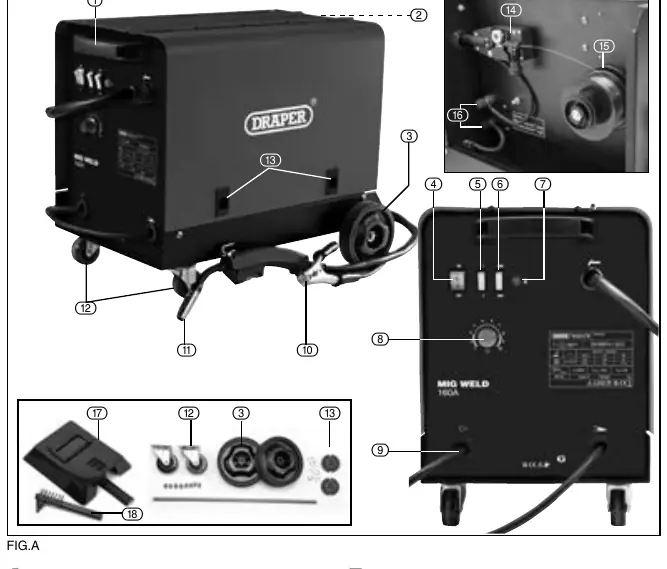

Opis urządzenia

Główne elementy spawarki obejmują:

• Uchwyt transportowy i koła.
• Panel sterowania: włącznik ON/OFF, przełączniki mocy (1, 2, Min, Max), regulacja prędkości podawania drutu.
• Wnętrze: mechanizm podawania drutu, piasta szpuli, terminale polaryzacji (gaz/bez gazu).
• Złącza: zacisk uziemiający, uchwyt MIG.

Montaż i przygotowanie

Przed rozpoczęciem pracy należy zamontować koła jezdne zgodnie z instrukcją (oś, podkładki, zawleczki). Urządzenie należy ustawić w pobliżu źródła zasilania, zapewniając 500 mm wolnej przestrzeni wokół dla wentylacji.

Instalacja drutu spawalniczego

1. Otwórz panel boczny urządzenia.
2. Umieść szpulę drutu na piaście i zabezpiecz ją plastikowym pierścieniem.
3. Przełóż drut przez prowadnicę i rolkę podającą. Upewnij się, że drut znajduje się w odpowiednim rowku rolki (dopasowanym do średnicy drutu).
4. Zablokuj ramię napinające.
5. Naciśnij spust uchwytu, aby sprawdzić, czy drut jest podawany prawidłowo. W razie zacięć, sprawdź końcówkę prądową (dyszę).

Obsługa i spawanie

Regulacja parametrów spawania odbywa się poprzez przełączniki prądu (Min/Max, 1/2) oraz pokrętło prędkości podawania drutu. Prędkość drutu należy dobrać do grubości materiału i prądu spawania. Podczas spawania metodą MIG, uchwyt powinien być trzymany pod kątem ok. 35° w pionie i 75° w poziomie.

Konserwacja i rozwiązywanie problemów

Regularnie czyść urządzenie z pyłu metalicznego, szczególnie mechanizm podawania drutu. Sprawdzaj stan kabli i dysz prądowych. Jeśli spawarka przestaje działać po dłuższej pracy, prawdopodobnie zadziałało zabezpieczenie termiczne – pozostaw urządzenie do ostygnięcia.
