Instrukcja obsługi odkurzacza warsztatowego Draper 1600W 30L
Szybki przewodnik po obsłudze odkurzacza warsztatowego Draper 1600W 30L. Dowiedz się, jak przygotować urządzenie do pracy na mokro i sucho, używać gniazda elektronarzędzi oraz dbać o filtry.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odkurzacz warsztatowy Draper 1600W 30L jest przeznaczony do pracy na sucho i mokro. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Ostrzeżenie: Nigdy nie odkurzaj azbestu, łatwopalnych płynów (benzyna, olej, rozpuszczalniki) ani materiałów o temperaturze powyżej 60°C (niedopałki, popiół, żar). Urządzenie wymaga stosowania odpowiednich filtrów w zależności od trybu pracy.
Opis urządzenia
Urządzenie składa się z głowicy z silnikiem, zbiornika ze stali nierdzewnej, gniazda elektronarzędzi oraz portów ssących i wydmuchowych. Na obudowie znajduje się przycisk czyszczenia filtra, który pozwala na szybkie usunięcie pyłu z filtra tkaninowego bez otwierania zbiornika.
Przygotowanie do pracy
- Montaż kółek: Odwróć zbiornik do góry dnem i wsuń cztery kółka w odpowiednie miejsca.
- Wąż ssący: Włóż końcówkę węża do portu ssącego i przekręć, aby zablokować.
- Korek spustowy: Upewnij się, że korek spustowy jest szczelnie zamknięty przed rozpoczęciem pracy.
Obsługa odkurzacza
Praca na sucho
Zainstaluj filtr tkaninowy na klatce pływaka, upewniając się, że dokładnie zakrywa podstawę. Opcjonalnie można użyć papierowego worka na pył dla bardziej higienicznego usuwania zanieczyszczeń.
Praca na mokro
Zdejmij filtr tkaninowy i worek papierowy. Zainstaluj filtr piankowy na klatce pływaka. Uwaga: Nigdy nie używaj filtra tkaninowego do pracy na mokro, ponieważ ulegnie on zniszczeniu i może dojść do uszkodzenia silnika.

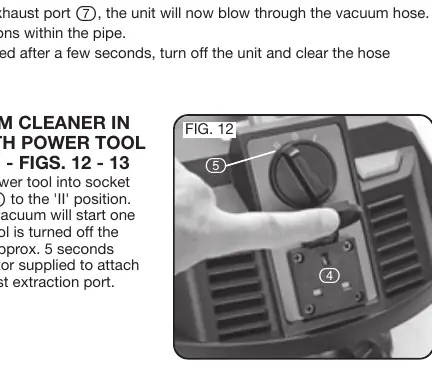

Gniazdo elektronarzędzi
Odkurzacz posiada gniazdo zasilające dla elektronarzędzi. W pozycji przełącznika 'II', odkurzacz uruchamia się automatycznie po włączeniu podłączonego elektronarzędzia i wyłącza się z opóźnieniem około 5 sekund po jego wyłączeniu.
Funkcja nadmuchu
Podłącz wąż do portu wydmuchowego, aby użyć urządzenia jako dmuchawy do usuwania zatorów w rurach.
Konserwacja
Regularnie sprawdzaj stan filtrów. Filtr tkaninowy można czyścić delikatnie otrzepując lub myjąc w roztworze łagodnego mydła i wody. Przed ponownym montażem filtr musi być całkowicie suchy. Uszkodzone filtry należy natychmiast wymieniać, aby zapobiec przedostawaniu się pyłu do silnika.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź zasilanie, bezpieczniki oraz drożność węża i dyszy. Jeśli odkurzacz traci moc ssania, wyczyść lub wymień filtr tkaninowy.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Odkurzacz nie uruchamia się
Sprawdź zasilanie, przewód, bezpieczniki oraz czy zbiornik nie jest pełny płynu.
Pył wydostaje się z pokrywy silnika
Sprawdź, czy filtr tkaninowy jest zamontowany i czy nie jest uszkodzony.
Zmniejszona wydajność ssania
Sprawdź drożność dyszy i węża. Wyczyść lub wymień filtr tkaninowy zablokowany drobnym pyłem.
Przed użyciem
- Sprawdź, czy zamontowano odpowiedni filtr (tkaninowy do sucha, piankowy do mokra).
- Upewnij się, że korek spustowy jest zamknięty.
- Sprawdź, czy wąż i akcesoria są prawidłowo podłączone.
- Upewnij się, że zbiornik jest czysty przed rozpoczęciem pracy.
Ilustracje i schematy

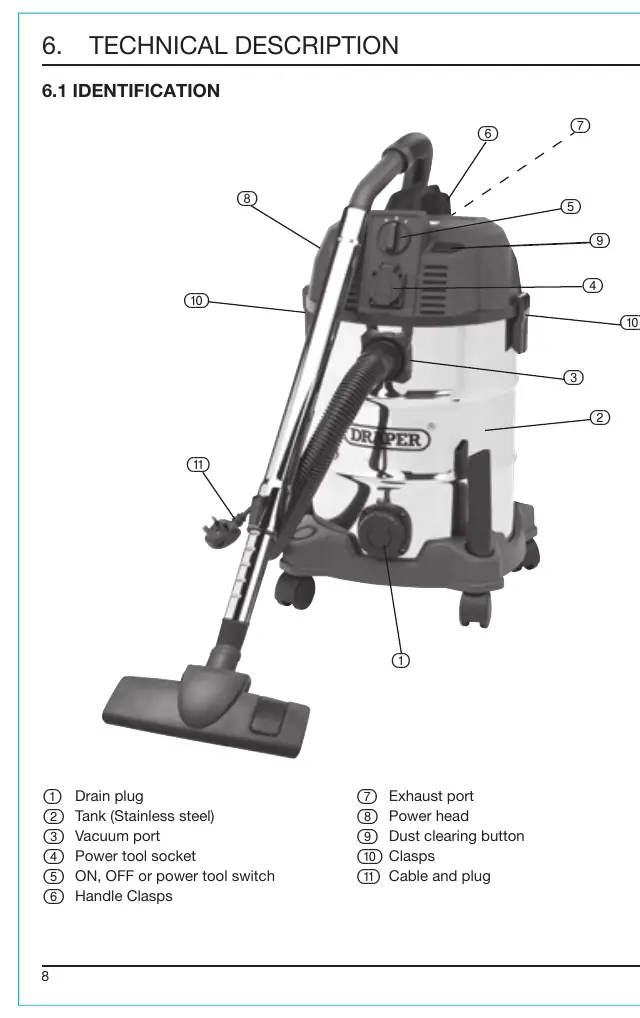

- Identyfikacja części: 1-korek spustowy, 3-port ssący, 4-gniazdo elektronarzędzi, 5-przełącznik, 9-przycisk czyszczenia filtra.
Zgodność modelu
- Odkurzacz jest przeznaczony do pracy z elektronarzędziami o poborze mocy do 1300W.
- Wymaga zasilania 230V AC.
