Instrukcja obsługi szlifierki stołowej Draper 150mm i 200mm

Poznaj zasady bezpiecznej obsługi, montażu i konserwacji szlifierki stołowej Draper 150mm (05095) oraz 200mm (05097). Dowiedz się, jak wymieniać tarcze szlifierskie i prawidłowo ustawić osłony.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy szlifierki (Fig. A) Strona 7 Montaż deflektorów iskier (Fig. 1) Strona 8 Montaż podpórek narzędzi (Fig. 2) Strona 8 Wymiana tarczy (Fig. 6) Strona 9

Najważniejsze informacje

Niniejsza instrukcja dotyczy szlifierek stołowych Draper o numerach katalogowych 05095 (tarcza 150mm) oraz 05097 (tarcza 200mm). Urządzenia te są przeznaczone do szlifowania metalu, drewna i innych materiałów. Przed przystąpieniem do pracy należy upewnić się, że szlifierka jest stabilnie zamontowana do podłoża, a osłony oczu oraz deflektory iskier są prawidłowo ustawione.

Identyfikacja elementów

Główne elementy urządzenia obejmują:

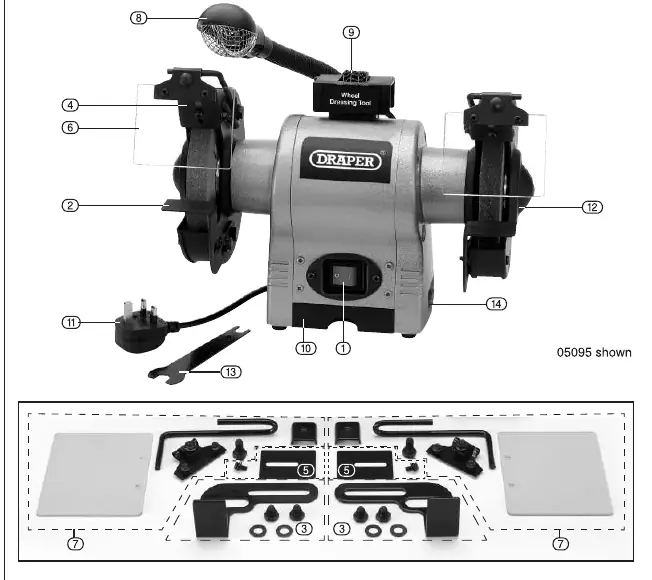

Schemat budowy szlifierki (Fig. A)
Schemat budowy szlifierki (Fig. A)
  • Włącznik On/Off
  • Regulowane podpórki narzędzi
  • Deflektory iskier
  • Osłony oczu
  • Lampkę roboczą
  • Narzędzie do obciągania tarcz (Wheel dressing tool)
  • Tackę na narzędzia

Montaż i przygotowanie do pracy

Przed użyciem należy wykonać następujące czynności montażowe:

Montaż deflektorów iskier (Fig. 1)
Montaż deflektorów iskier (Fig. 1)
Montaż podpórek narzędzi (Fig. 2)
Montaż podpórek narzędzi (Fig. 2)
  • Deflektory iskier: Zamontuj deflektory do osłon tarcz. Ustaw je tak, aby odległość między deflektorem a tarczą wynosiła maksymalnie 2mm.
  • Podpórki narzędzi: Zamontuj podpórki do wewnętrznej krawędzi osłon tarcz. Ustaw je w odległości ok. 1.5mm od powierzchni tarczy.
  • Osłony oczu: Zamontuj przezroczyste osłony do metalowych wsporników. Upewnij się, że są dokręcone, ale nie zbyt mocno, aby uniknąć pęknięcia plastiku.
  • Montaż do stołu: Szlifierkę należy przykręcić śrubami do stabilnego stołu warsztatowego przez otwory w podstawie. Zaleca się użycie maty antywibracyjnej.

Wymiana tarcz szlifierskich

Wymiana tarcz wymaga zachowania szczególnej ostrożności:

Wymiana tarczy (Fig. 6)
Wymiana tarczy (Fig. 6)
  1. Odłącz urządzenie od zasilania.
  2. Odkręć śruby mocujące osłonę tarczy i zdejmij ją.
  3. Przytrzymaj drugą tarczę ręką, odkręć nakrętkę mocującą i zdejmij kołnierz.
  4. Zdejmij zużytą tarczę i załóż nową, upewniając się, że wymiary (średnica, grubość, otwór) są zgodne ze specyfikacją.
  5. Po wymianie załóż osłonę i przetestuj urządzenie na biegu jałowym przez 30 sekund przed rozpoczęciem pracy.

Obsługa i użytkowanie

Podczas pracy należy:

  • Równomiernie przesuwać obrabiany przedmiot po powierzchni tarczy.
  • Unikać nadmiernego nacisku, który może przeciążyć silnik lub uszkodzić tarczę.
  • Nigdy nie szlifować na bokach tarcz.
  • Regularnie sprawdzać stan tarcz – jeśli zużycie przekracza 25%, tarczę należy wymienić.

Konserwacja i bezpieczeństwo

Regularna konserwacja obejmuje czyszczenie otworów wentylacyjnych z pyłu (użyj odkurzacza). Należy dbać o to, aby uchwyty i powierzchnie chwytne były suche i wolne od oleju. W przypadku stwierdzenia uszkodzeń, urządzenie powinno zostać naprawione przez wykwalifikowany serwis przy użyciu oryginalnych części zamiennych.

Informacje o producencie

Draper Tools

Profil marki
Strona producenta https://www.drapertools.com Wsparcie https://www.drapertools.com/support-and-service Manuale producenta https://www.drapertools.com/manuals

Praktyczna pomoc

Typowe problemy

Nadmierne wibracje podczas pracy

Sprawdź, czy szlifierka jest stabilnie przykręcona do stołu. Upewnij się, że tarcze są poprawnie zamontowane i nie są uszkodzone.

Tarcza bije lub jest uszkodzona

Nigdy nie używaj uszkodzonych tarcz. Wymień tarczę na nową, jeśli zauważysz pęknięcia lub wyszczerbienia.

Przegrzewanie się obrabianego elementu

Nie wywieraj zbyt dużego nacisku na tarczę. Pozwól szlifierce pracować na pełnych obrotach.

Przed użyciem

  • Sprawdź, czy tarcze nie są uszkodzone (brak pęknięć).
  • Upewnij się, że osłony oczu i deflektory iskier są poprawnie zamontowane.
  • Ustaw odstęp między tarczą a podpórką narzędzia na ok. 1.5mm.
  • Upewnij się, że szlifierka jest stabilnie przykręcona do podłoża.
  • Sprawdź, czy włącznik działa poprawnie.

Ilustracje i schematy

  • Fig A: Identyfikacja elementów (włącznik, podpórki, osłony, lampka).
  • Fig 1-4: Montaż osłon i podpórek narzędzi.
  • Fig 5: Montaż szlifierki do stołu warsztatowego.
  • Fig 6: Procedura wymiany tarczy szlifierskiej.

Zgodność modelu

  • Model 05095: obsługuje tarcze 150mm.
  • Model 05097: obsługuje tarcze 200mm.
