Instrukcja montażu zespołu odbieraka Conductix Wampfler 08-S265-2346-002

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konserwacji zespołu odbieraka w systemach EMS (Electrified Monorail System). Kluczowe jest przestrzeganie wymiarów montażowych oraz poprawne prowadzenie kabli, aby uniknąć uszkodzeń szczotek i izolacji szynoprzewodów. W przypadku wymiany szczotek miedziowo-grafitowych na czysto grafitowe, konieczne jest uwzględnienie różnicy wysokości (80 mm vs 75 mm) poprzez zastosowanie odpowiedniej płytki dystansowej.

Opis zespołu odbieraka

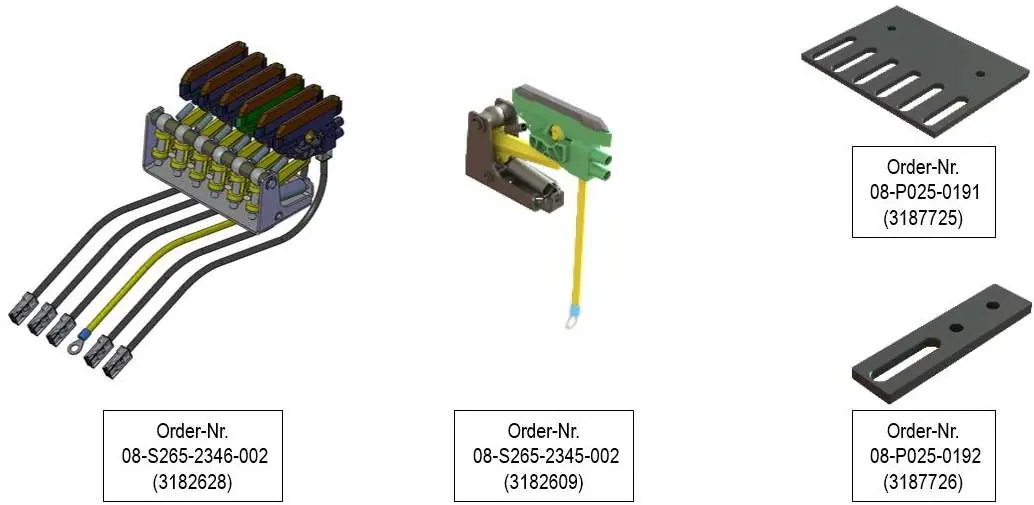

Zespół odbieraka składa się z głowicy szczotkowej, wsporników oraz elementów montażowych. W zależności od specyfikacji (np. wymogi BMW), wymagane jest stosowanie płytki z prowadnicą kabla o numerze 08-P025-0191-001. Dla innych aplikacji EMS zaleca się doposażenie w płytkę dystansową zapewniającą odległość 75 mm.

Ochrona przed błędną polaryzacją

System wyposażony jest w zabezpieczenie przed błędną polaryzacją (PEplus). Należy upewnić się, że wszystkie zaślepki końcowe szynoprzewodów PEplus są koloru zielonego, co stanowi wizualne potwierdzenie poprawnej konfiguracji systemu.

Wymiana szczotek

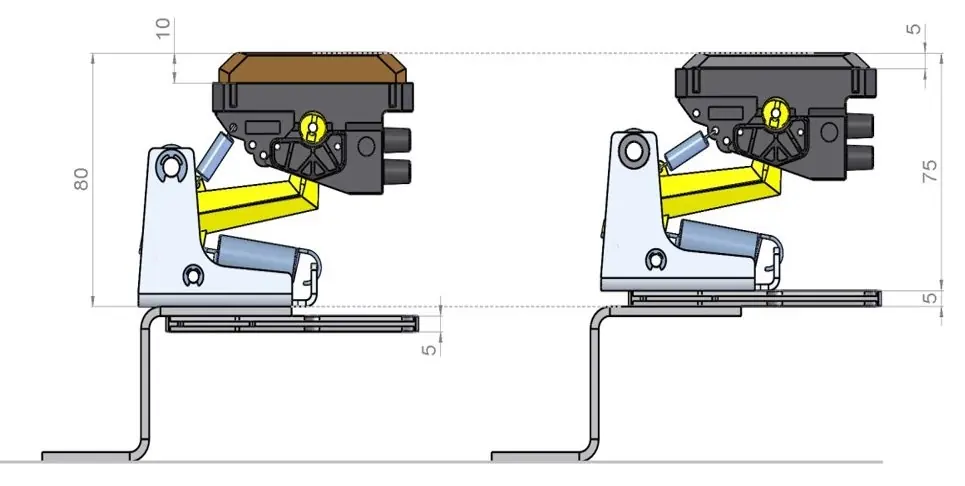

Podczas wymiany szczotek miedziowo-grafitowych na czysto grafitowe należy pamiętać o następujących różnicach:

• Wysokość szczotki miedziowo-grafitowej: 80 mm (w stanie załączonym).
• Wysokość szczotki grafitowej: 75 mm (w stanie załączonym).

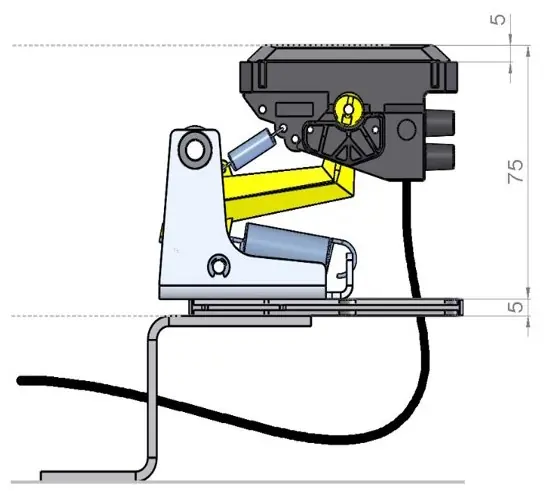

• Wymagania montażowe: Przy przejściu na szczotki grafitowe należy bezwzględnie zastosować płytkę dystansową 5 mm.
• Ustawienie: Należy zachować dokładną linię środkową między szyną miedzianą a głowicą szczotki.

Błędy montażowe

Unikaj następujących błędów, które mogą prowadzić do awarii:

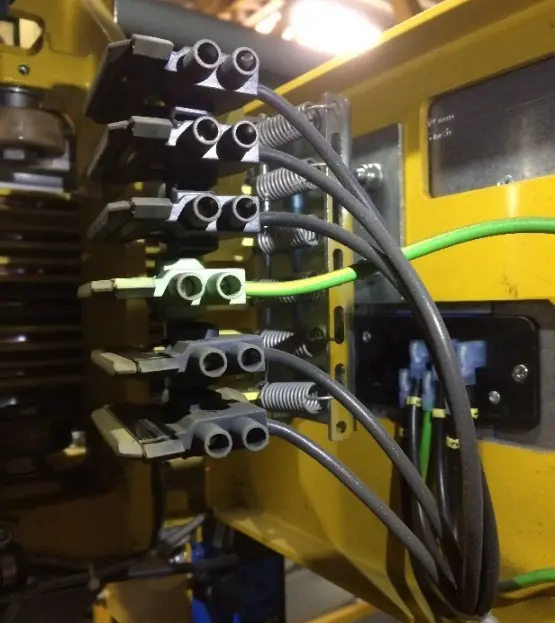

• Brak równoległego prowadzenia kabli.
• Tworzenie wiązek kablowych, które wywierają nacisk na głowice odbieraka.
• Głowice odbieraka nieporuszające się równolegle do szyny przewodzącej.
• Niewłaściwe ustawienie głowicy (zbyt wysokie), co powoduje, że szczotka trze o izolację z tworzywa sztucznego pod kątem.

Zalecenia instalacyjne

• Podczas demontażu drzwi wózków EMS, oznaczaj je numerami, aby zachować zgodność z wózkami.
• Sprawdzaj kąty wsporników typu Z oraz ich równoległość względem drzwi wózka i szynoprzewodów.
• Używaj wyłącznie elastycznych kabli marki Conductix-Wampfler.
• Nie wiąż kabli w wiązki i nie używaj znaczników kablowych, które mogą negatywnie wpływać na pracę odbieraka.
• Regularnie sprawdzaj pozycję zawiasów drzwi oraz stan czujników zużycia szczotek.
