Instrukcja narzędzia do demontażu Conductix Wampfler 08-V015-0493

Najważniejsze informacje

Niniejsza instrukcja dotyczy narzędzia do demontażu o numerze katalogowym 08-V015-0493, przeznaczonego do systemu szyn przewodzących Conductix Wampfler Program 0813. Narzędzie służy jako pomoc przy usuwaniu zacisków wieszaków z szyny przewodzącej.

Zasady bezpieczeństwa

Podczas pracy z systemem szyn przewodzących istnieje ryzyko zmiażdżenia skóry i kończyn. Należy przestrzegać następujących zasad:

• Prace instalacyjne i demontażowe mogą być wykonywane wyłącznie przez wykwalifikowany personel techniczny.
• Należy stosować środki ochrony indywidualnej (PPE).
• Należy zachować ostrożność ze względu na energię zmagazynowaną w sprężynach oraz ryzyko spadnięcia elementów systemu, jeśli nie zostały one prawidłowo zainstalowane.

Instrukcja demontażu krok po kroku

Narzędzie składa się z dwóch elementów. Narzędzie 1 służy do rozdzielenia zacisku od szyny, a Narzędzie 2 do otwarcia zacisku.

1. Wsuń Narzędzie 1 aż do ogranicznika pomiędzy szynę przewodzącą a zacisk wieszaka.
2. Dociśnij szynę przewodzącą do Narzędzia 1 lub do zacisku wieszaka.

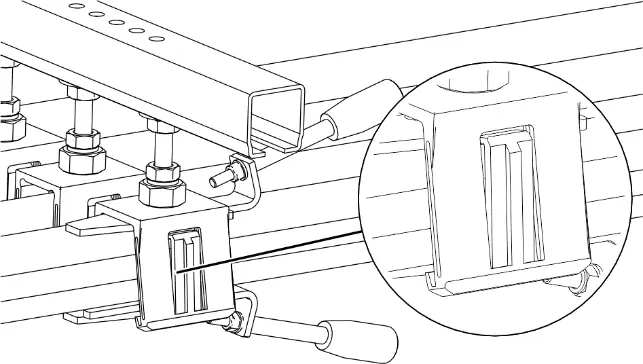

3. W tym samym czasie wprowadź Narzędzie 2 po otwartej stronie szyny przewodzącej. Zacisk ustalający wieszaka powinien się wygiąć do góry.
4. Wyciągnij szynę przewodzącą.
5. Wyjmij Narzędzie 2 z otwartej strony szyny.
6. W celu wyjęcia Narzędzia 1, może być konieczne odepchnięcie sprężyny naciągowej zacisku ustalającego.

Kontakt

W przypadku pytań technicznych lub potrzeby uzyskania dalszych informacji, należy kontaktować się z Conductix-Wampfler GmbH w Niemczech lub lokalnym importerem w Wielkiej Brytanii.
