Instrukcja przygotowania i obróbki kabli Corning ROC Drop i SST-Drop
Przewodnik techniczny dotyczący przygotowania, zdejmowania izolacji i dostępu do włókien w kablach światłowodowych Corning ROC Drop oraz SST-Drop. Zawiera procedury bezpieczeństwa, listę wymaganych narzędzi oraz instrukcje krok po kroku...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument opisuje procedury przygotowania, zdejmowania izolacji oraz uzyskiwania dostępu do włókien w kablach światłowodowych typu ROC Drop oraz SST-Drop. Instrukcja obejmuje wymagane narzędzia, środki ostrożności oraz techniki pracy w różnych warunkach, w tym w niskich temperaturach.
Środki ostrożności
- Ochrona oczu: Zawsze używaj okularów ochronnych zgodnych z normą ANSI Z87. Odłamki włókien szklanych są ostre i mogą trwale uszkodzić wzrok.
- Ochrona dłoni: Zaleca się stosowanie rękawic odpornych na przecięcia podczas pracy z ostrymi narzędziami i zbrojonymi kablami.
- Laser: Nigdy nie patrz bezpośrednio w koniec włókna, w którym może znajdować się światło lasera. Nie używaj lup w obecności promieniowania laserowego.
- Chemikalia: Alkohol izopropylowy jest łatwopalny i może powodować podrażnienia. Pracuj w dobrze wentylowanych pomieszczeniach.
- Obsługa kabla: Unikaj nadmiernego ciągnięcia, zginania i zgniatania kabla. Przestrzegaj minimalnego promienia gięcia określonego w specyfikacji kabla.
Dostęp do kabla ROC Drop

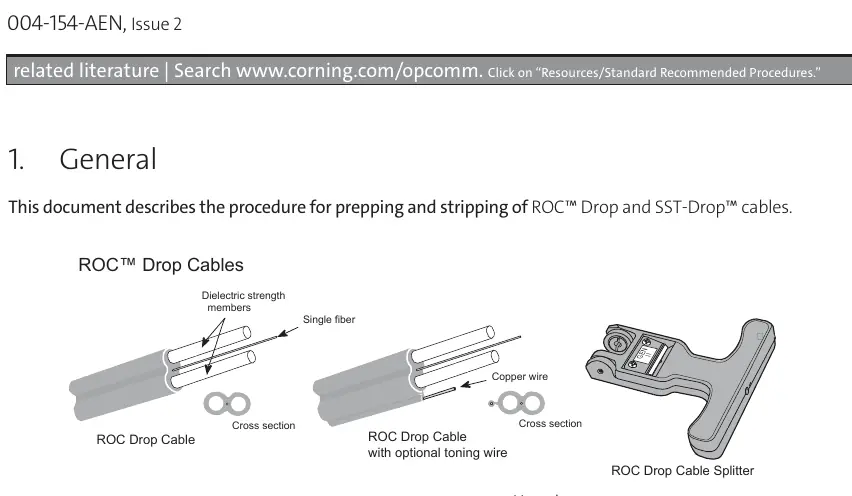

Do pracy wymagane są: splitter kabla ROC Drop (nr kat. RDST-000), taśma izolacyjna, miarka, nożyczki, szczypce boczne oraz opcjonalnie nóż do kabli i płótno ścierne.
Przygotowanie i separacja
- Wyznacz punkt separacji przewodu tonującego (toning wire) poza złączem.
- Zabezpiecz przewód tonujący taśmą, jeśli nie jest używany.

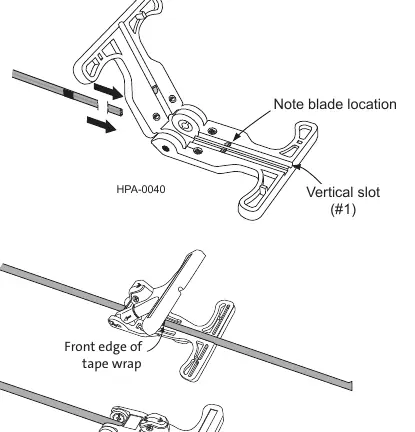

- Użyj splittera, aby usunąć izolację z wąskich boków kabla (slot nr 1).

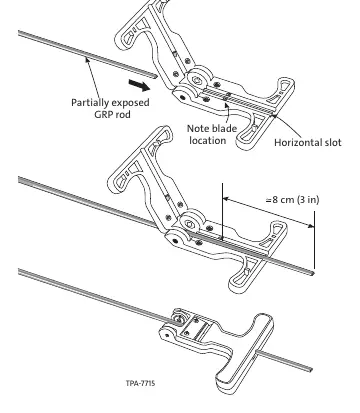

- Użyj splittera, aby usunąć izolację z szerokich boków kabla (slot nr 2).
- Oddziel elementy wzmacniające GRP i przytnij je przy taśmie zabezpieczającej.
- Odetnij koniec kabla i wykonaj nacięcie między rowkami, aby uzyskać dostęp do włókien.
Dostęp do kabla SST-Drop
Wymagane narzędzia: SST-Drop Cable Access Tool (p/n FDST-000), szczypce, taśma, chusteczki Fiber-Clean, ściągacz izolacji, śrubokręt. W warunkach zimowych wymagany jest splitter tuby (p/n A0362957) i talk.
Procedura
- Przygotuj kabel, zaznaczając długość zdejmowania izolacji taśmą.
- Oddziel przewód tonujący, jeśli występuje.

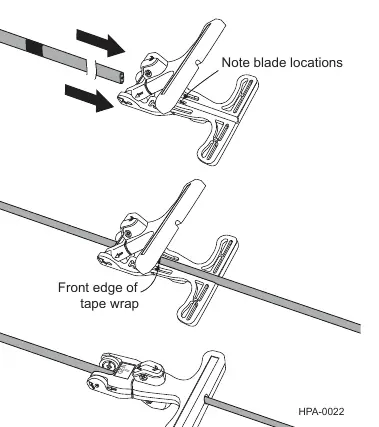

- Użyj narzędzia SST-Drop Cable Access Tool do usunięcia płaszcza zewnętrznego.
- Usuń splitowane sekcje płaszcza i przytnij elementy wzmacniające.
- Użyj ściągacza do nacięcia tuby buforowej (nie przecinaj jej całkowicie, aby nie uszkodzić włókien).
- Złam tubę w miejscu nacięcia i usuń ją.
- Wyczyść włókna za pomocą chusteczek Fiber-Clean i alkoholu.
Praca w niskich temperaturach
W temperaturach poniżej 10°C (14°F) żel w tubie buforowej staje się lepki. Użyj czerwonego splittera tuby (p/n A0362957), aby bezpiecznie rozdzielić połówki tuby. Zachowaj szczególną ostrożność, aby nie uszkodzić włókien przyklejonych do żelu.
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Trudności z wyciąganiem narzędzia wzdłuż kabla
Upewnij się, że kabel jest prawidłowo umieszczony w narzędziu i nie jest zablokowany.
Uszkodzenie włókien podczas nacinania tuby
Zawsze używaj narzędzia do nacinania (scoring), a nie przecinania (ring-cut). Dostosuj głębokość ostrza śrubokrętem.
Żel w tubie jest zbyt lepki (niskie temperatury)
Użyj procedury dla zimnej pogody (sekcja 4.6) i narzędzia do rozdzielania tuby (p/n A0362957).
Przed użyciem
- Przygotuj odpowiednie narzędzia (splitter, taśma, nóż, szczypce).
- Załóż okulary ochronne zgodne z ANSI Z87.
- Załóż rękawice odporne na przecięcia.
- Sprawdź, czy kabel nie jest zagięty powyżej minimalnego promienia gięcia.
- Zidentyfikuj, czy kabel posiada przewód tonujący (toning wire).
Parametry w praktyce
- ROC Drop cable splitter (RDST-000)
- Narzędzie dedykowane do zdejmowania izolacji z kabli ROC Drop.
- SST-Drop Cable Access Tool (FDST-000)
- Narzędzie dedykowane do zdejmowania izolacji z kabli SST-Drop.
Ilustracje i schematy
- Schematy pokazują poprawne umieszczenie kabla w narzędziach do nacinania (vertical/horizontal slots).
- Ilustracje przedstawiają proces separacji przewodu miedzianego (toning wire) i zabezpieczania go taśmą.
- Rysunki prezentują technikę nacinania tuby buforowej i bezpiecznego łamania jej w celu dostępu do włókien.
Zgodność modelu
- Instrukcja dotyczy wyłącznie kabli ROC Drop i SST-Drop.
- Wymagane są dedykowane narzędzia (splittery) dla każdego typu kabla.
- Procedura dla zimnej pogody (poniżej 10°C) wymaga dodatkowego narzędzia (p/n A0362957).
