Specyfikacja kabla światłowodowego Corning MIC 008T88-31180-29
Poznaj specyfikację techniczną kabla światłowodowego Corning MIC 008T88-31180-29. Sprawdź parametry mechaniczne, optyczne oraz warunki instalacji.
Spis treści

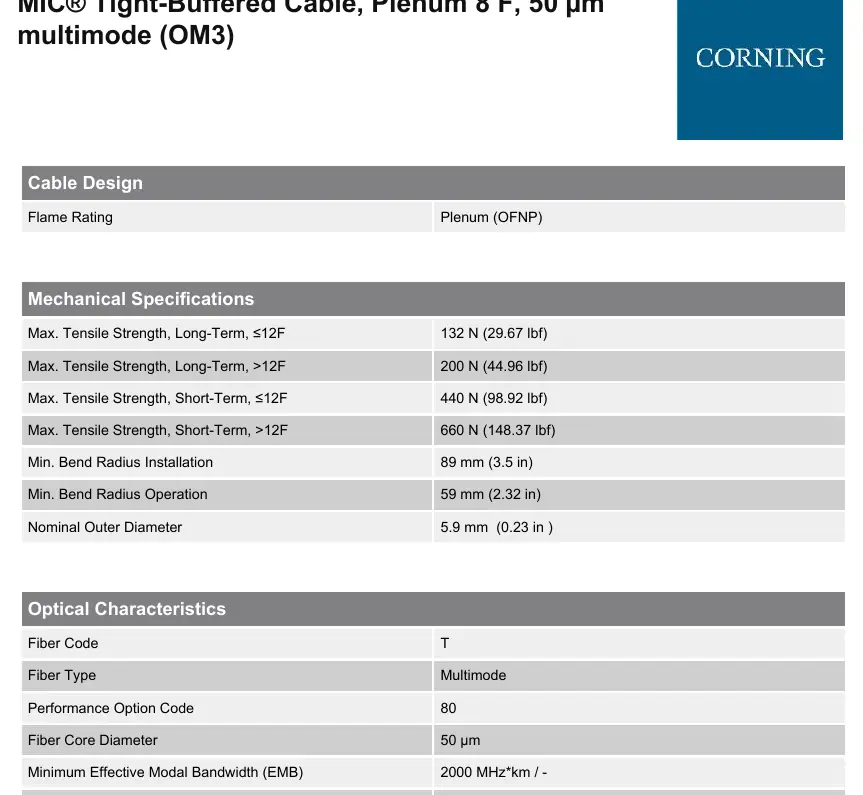

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Kabel światłowodowy Corning MIC 008T88-31180-29 to wielowłóknowy kabel typu Tight-Buffered przeznaczony do instalacji wewnątrz budynków, w tym w przestrzeniach typu plenum, pionach (riser) oraz instalacjach ogólnego przeznaczenia. Konstrukcja kabla jest w pełni dielektryczna, co oznacza, że nie wymaga uziemienia ani łączenia wyrównawczego.
Opis i budowa kabla
Kabel zawiera 8 włókien wielomodowych 50 µm (OM3) w buforze 900 µm, co ułatwia zdejmowanie izolacji i terminację. Włókna są chronione przez elementy wzmacniające oraz zewnętrzny płaszcz o właściwościach ognioodpornych.
- Typ włókna: 50 µm MM (OM3)
- Liczba włókien: 8
- Kolor płaszcza zewnętrznego: Aqua
- Konstrukcja: Dielektryczna, ognioodporna
Warunki pracy i instalacji
Należy przestrzegać zakresów temperatur, aby zapewnić trwałość i poprawność działania kabla:
- Temperatura instalacji: 0 °C do 60 °C
- Temperatura pracy: 0 °C do 70 °C
- Temperatura przechowywania: -40 °C do 70 °C
Specyfikacja mechaniczna
Podczas układania kabla należy bezwzględnie przestrzegać minimalnych promieni gięcia, aby uniknąć uszkodzenia włókien:
- Minimalny promień gięcia (instalacja): 89 mm
- Minimalny promień gięcia (praca): 59 mm
- Średnica zewnętrzna: 5,9 mm
Charakterystyka optyczna
Kabel jest zoptymalizowany pod kątem transmisji danych w standardach Ethernet:
- Długości fal: 850 nm / 1300 nm
- Maksymalne tłumienie: 2,8 dB/km (850 nm) / 1,0 dB/km (1300 nm)
- Zgodność: NEC Article 770, OFNP, FT-6
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie minimalnego promienia gięcia
Może prowadzić do trwałego uszkodzenia włókien i utraty sygnału. Podczas instalacji zachowaj promień min. 89 mm.
Instalacja w niewłaściwej temperaturze
Upewnij się, że temperatura otoczenia podczas układania kabla mieści się w zakresie 0 °C do 60 °C.
Przed użyciem
- Sprawdź zgodność z lokalnymi przepisami przeciwpożarowymi (NEC Article 770, OFNP, FT-6).
- Zweryfikuj, czy trasa kablowa pozwala na zachowanie promienia gięcia 89 mm.
- Upewnij się, że środowisko instalacji jest typu indoor (plenum/riser).
Parametry w praktyce
- Promień gięcia (instalacja)
- Minimalny promień, przy którym kabel może być wyginany podczas układania (89 mm).
- Promień gięcia (praca)
- Minimalny promień, przy którym kabel może być wyginany po zakończeniu instalacji (59 mm).
- Konstrukcja dielektryczna
- Kabel nie zawiera elementów metalowych, więc nie wymaga uziemienia.
Ilustracje i schematy
- Przekrój poprzeczny kabla przedstawia 8 włókien w buforze 900 µm, otoczonych dielektrycznymi elementami wzmacniającymi oraz ognioodpornym płaszczem zewnętrznym.
Zgodność modelu
- Kabel spełnia wymagania NEC Article 770 dla instalacji typu plenum.
