Niniejszy dokument stanowi specyfikację techniczną kabla światłowodowego Corning MIC (Unitized Tight-Buffered, Interlocking Armored Cable) o numerze katalogowym 072E81-T3131-A1. Kabel jest przeznaczony do instalacji wewnątrzbudynkowych, zarówno w pionie, jak i poziomie. Dzięki zastosowaniu pancerza aluminiowego typu interlocking, kabel oferuje zwiększoną ochronę przed zgniataniem, zachowując przy tym elastyczność.
Opis produktu
Kabel składa się z 72 włókien światłowodowych typu Single-mode (OS2), pogrupowanych w 12-włóknowe podjednostki. Każde włókno posiada bufor 900 µm, co ułatwia zdejmowanie izolacji i terminację. Zewnętrzna powłoka jest trudnopalna, co pozwala na stosowanie kabla w wymagających warunkach mechanicznych.

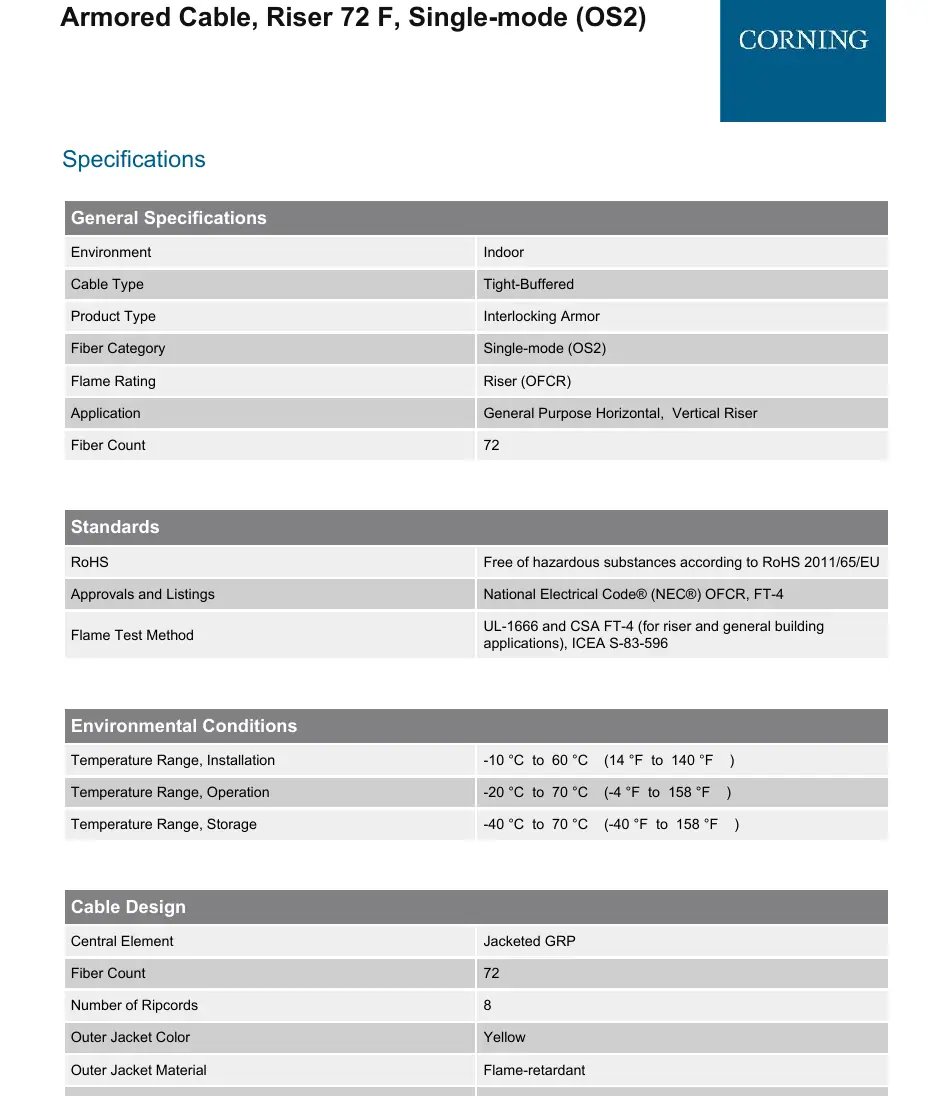

Dane techniczne
- Typ kabla: Tight-Buffered, Interlocking Armor
- Liczba włókien: 72
- Kategoria włókna: Single-mode (OS2), SMF-28e+
- Klasa palności: Riser (OFCR)
- Średnica zewnętrzna: 26,2 mm
- Liczba ripcordów: 8
Warunki środowiskowe
- Temperatura instalacji: od -10 °C do 60 °C
- Temperatura pracy: od -20 °C do 70 °C
- Temperatura przechowywania: od -40 °C do 70 °C
Charakterystyka mechaniczna i optyczna
- Maksymalna siła rozciągająca (krótkotrwała): 1320 N
- Minimalny promień gięcia (instalacja): 393 mm
- Minimalny promień gięcia (praca): 262 mm
- Tłumienie maksymalne: 0,4 dB/km (dla fal 1310 nm, 1383 nm, 1550 nm)
Zgodność i standardy
Kabel spełnia wymogi RoHS (2011/65/EU) oraz standardy National Electrical Code (NEC) OFCR, FT-4. Metody testów ogniowych obejmują UL-1666, CSA FT-4 oraz ICEA S-83-596.
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie minimalnego promienia gięcia
Podczas instalacji promień gięcia nie może być mniejszy niż 393 mm, a w trakcie eksploatacji 262 mm, aby uniknąć uszkodzenia włókien.
Uszkodzenia mechaniczne podczas układania
Należy przestrzegać maksymalnej siły rozciągającej wynoszącej 1320 N, aby nie uszkodzić struktury kabla.
Przed użyciem
- Sprawdź, czy środowisko instalacji jest wewnętrzne (Indoor).
- Upewnij się, że wymagana klasa palności to Riser (OFCR).
- Zweryfikuj, czy typ włókna (Single-mode OS2) jest zgodny z resztą infrastruktury sieciowej.
- Przygotuj narzędzia do zdejmowania izolacji z buforów 900 µm.
Parametry w praktyce
- Interlocking Armor
- Aluminiowy pancerz zapewniający ochronę przed zgniataniem, ułatwiający instalację w trudnych warunkach.
Ilustracje i schematy
- Schemat przedstawia przekrój poprzeczny kabla, ukazując warstwy: zewnętrzną powłokę, pancerz aluminiowy, podjednostki z włóknami oraz centralny element wzmacniający.
Zgodność modelu
- Kabel jest zgodny ze standardami G.652.D.
- Przeznaczony wyłącznie do instalacji wewnątrz budynków.
