Instrukcja obsługi obudowy Corsair Carbide Series 100R Silent Edition
Szybki przewodnik instalacji obudowy Corsair Carbide Series 100R Silent Edition. Zawiera specyfikacje, instrukcje montażu podzespołów, instalacji dysków, wentylatorów oraz podłączania panelu przedniego.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie Corsair Carbide Series 100R Silent Edition. Dokument obejmuje specyfikację techniczną, listę akcesoriów oraz instrukcje krok po kroku dotyczące instalacji płyty głównej, kart rozszerzeń, zasilacza, napędów optycznych oraz dysków SSD i HDD.
Opis urządzenia i elementy zestawu
Obudowa Carbide Series 100R Silent Edition to mid-tower zaprojektowany z myślą o łatwym montażu bez użycia narzędzi. Zestaw akcesoriów zawiera:
- Opaski zaciskowe (x4)
- Śruby do płyty głównej/dysków twardych (x10)
- Śruby do dysków SSD/napędów optycznych (x16)
- Śruby z łbem stożkowym do dysków SSD (x4)
- Krótkie śruby do wentylatorów (x16)
- Długie śruby do wentylatorów (x4)
- Śruba dystansowa do płyty głównej (x1)
Montaż podzespołów
- Panele boczne: Wykręć śruby radełkowane i przesuń panele do tyłu, aby je zdjąć.
- Płyta główna: Zamontuj osłonę gniazd I/O, wyrównaj płytę z fabrycznymi śrubami dystansowymi i przykręć ją.
- Karty PCI-e/PCI: Wykręć śruby radełkowane, zdejmij osłony gniazd, zainstaluj kartę i zabezpiecz ją.
- Zasilacz (PSU): Umieść zasilacz na spodzie obudowy, wyrównaj z otworami i przykręć.
- Napędy optyczne (ODD): Usuń osłonę wnęki 5.25", wsuń napęd do kliknięcia zatrzasku.
- Dyski SSD/HDD: Wyciągnij tacę, umieść dysk (3.5" bez śrub, 2.5" przykręć śrubami) i wsuń tacę z powrotem.
Wentylatory i złącza
Aby zainstalować dodatkowy wentylator (120mm lub 140mm), zdejmij przedni panel i użyj długich śrub. Wentylatory podłącza się do zasilania SATA oraz złącza wentylatora na obudowie, a prędkość reguluje się przyciskiem na obudowie.
Rozwiązywanie problemów
W przypadku uszkodzeń lub problemów z wentylatorami, należy skontaktować się z pomocą techniczną poprzez stronę support.corsair.com w celu uzyskania numeru RMA.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corsair
Praktyczna pomoc
Typowe problemy
Złóż wniosek o zwrot (RMA) na stronie support.corsair.com.
Zdejmij przedni panel, a następnie wykręć dwie śruby znajdujące się po obu stronach panelu.
Przed użyciem
- Sprawdź zawartość zestawu akcesoriów zgodnie z listą w instrukcji.
- Upewnij się, że zasilacz nie przekracza 260mm długości.
- Sprawdź, czy chłodzenie procesora nie jest wyższe niż 150mm.
- Przygotuj śrubokręt krzyżakowy do montażu niektórych elementów.
Parametry w praktyce
- Maksymalna długość GPU
- 414mm dla górnych slotów, 275mm dla dolnych.
- Maksymalna wysokość chłodzenia CPU
- 150mm.
- Maksymalna długość zasilacza
- 260mm.
Ilustracje i schematy

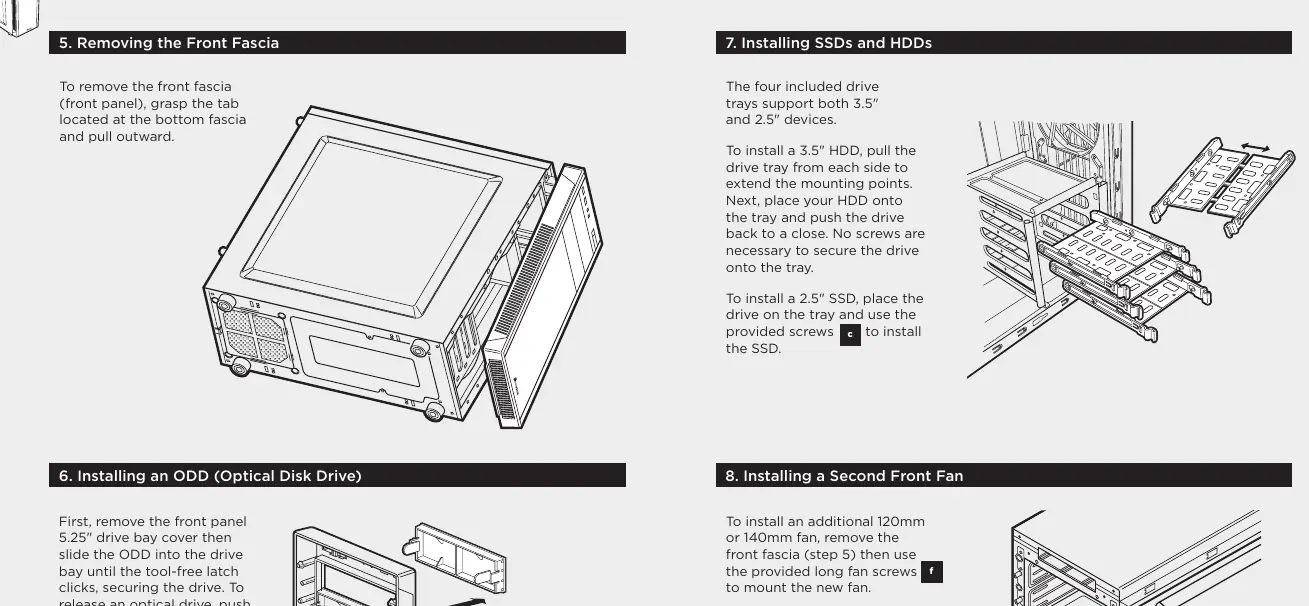

- Schemat akcesoriów pokazuje typy śrub i ich przeznaczenie.
- Rysunki montażowe przedstawiają kolejność instalacji podzespołów.
- Schemat złączy przedniego panelu ułatwia podłączenie do płyty głównej.
Zgodność modelu
- Tace na dyski obsługują zarówno urządzenia 3.5", jak i 2.5".
- Przedni panel obsługuje dwa wentylatory 120mm lub 140mm.
