Instrukcja montażu uchwytów meblowych Corston
Kompletny przewodnik instalacji uchwytów meblowych Corston. Dowiedz się, jak prawidłowo przygotować otwory, przyciąć śruby do grubości frontu oraz bezpiecznie zamontować gałki, uchwyty typu cup oraz uchwyty podłużne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu różnych typów uchwytów meblowych marki Corston, w tym gałek, uchwytów Oxford extra-small, uchwytów typu Elm cup oraz uchwytów podłużnych. Dokument opisuje proces przygotowania otworów, dopasowania długości śrub do grubości frontu meblowego oraz finalnego montażu.
Wymagane narzędzia
- Wiertarka
- Wiertło 5mm lub 7mm (zależnie od modelu)
- Dwie pary kombinerek (do przycinania śrub)
- Klucz imbusowy 4mm
Instrukcja montażu gałek meblowych
- Zaznacz miejsce montażu i wywierć otwór o średnicy 5mm.

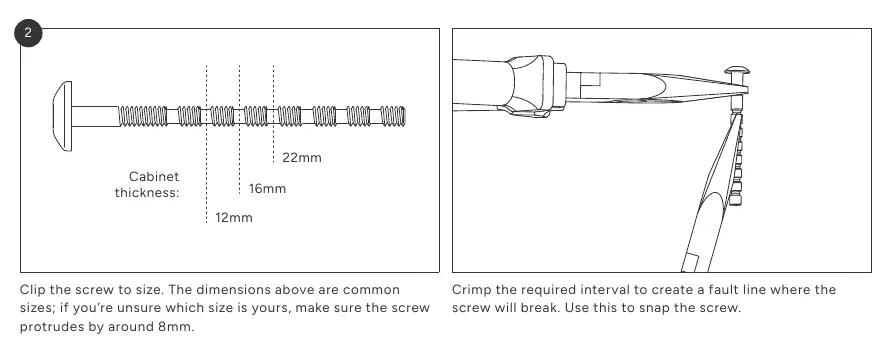

- Dopasuj długość śruby do grubości frontu meblowego. Upewnij się, że śruba wystaje na około 8mm.
- Użyj kombinerek, aby przyciąć śrubę w odpowiednim miejscu, tworząc linię przełamania.
- Nałóż niewielką ilość kleju do gwintów (threadlock) na śrubę.
- Przykręć gałkę, trzymając ją nieruchomo, a nie śrubę. Ważne: nie używaj wkrętarki udarowej, ponieważ może to nieodwracalnie uszkodzić produkt.
- Jeśli gałka nie jest prosto, poluzuj śrubę, ustaw ją w odpowiedniej pozycji i dokręć ponownie.
Montaż uchwytów Oxford extra-small
- Zaznacz pozycje otworów w wybranym miejscu.
- Wywierć otwory wiertłem 7mm.
- Przytnij śruby do odpowiedniej długości za pomocą kombinerek.
- Nałóż klej do gwintów na śruby.
- Przykręć uchwyt, unikając użycia wkrętarki udarowej.
Montaż uchwytów typu Elm cup
- Zaznacz pozycje otworów na szafce, korzystając z szablonu (strona 8 instrukcji).
- Wywierć otwory wiertłem 5mm.
- Przytnij śruby do odpowiedniej długości.
- Nałóż klej do gwintów na śruby.
- Przykręć uchwyt, pamiętając o nieużywaniu wkrętarki udarowej.
Montaż uchwytów podłużnych (pull handles)
- Zaznacz linię poziomą w miejscu montażu, uwzględniając rozstaw śrub (128mm, 224mm lub 384mm w zależności od rozmiaru uchwytu).
- Wywierć otwory 5mm na końcach wyznaczonej linii.
- Przytnij śruby do odpowiedniej długości.
- Nałóż klej do gwintów na śruby.
- Przykręć uchwyt, unikając użycia wkrętarki udarowej.
Praktyczna pomoc
Typowe problemy
Uchwyt nie jest ustawiony prosto
Poluzuj śrubę, ustaw uchwyt w pożądanej pozycji i dokręć ponownie.
Śruba jest za długa do grubości frontu
Użyj dwóch par kombinerek, aby przyciąć śrubę w odpowiednim miejscu, tworząc linię przełamania.
Przed użyciem
- Sprawdź grubość frontu meblowego.
- Przygotuj wiertarkę i odpowiednie wiertło (5mm lub 7mm w zależności od modelu).
- Upewnij się, że masz dwie pary kombinerek do przycięcia śrub.
- Sprawdź rozstaw otworów dla uchwytów podłużnych (128mm, 224mm lub 384mm).
Parametry w praktyce
- Klej do gwintów (Threadlock)
- Zabezpiecza śrubę przed odkręcaniem się.
Ilustracje i schematy
- Instrukcja zawiera schematy przycinania śrub za pomocą kombinerek.
- Dostępny jest szablon do wiercenia otworów dla uchwytów Elm cup na stronie 8.
Zgodność modelu
- Nie używaj wkrętarki udarowej do montażu, grozi to uszkodzeniem produktu.
