Instrukcja montażu drabinki wspinaczkowej ze zjeżdżalnią Costway 2-in-1
Kompletny przewodnik montażu drabinki wspinaczkowej ze zjeżdżalnią Costway 2-in-1. Instrukcja zawiera listę części, proces składania krok po kroku oraz ważne zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Montaż drabinki wspinaczkowej ze zjeżdżalnią Costway 2-in-1 wymaga złożenia ramy wspinaczkowej (części F, G, H, I, J, K) oraz zjeżdżalni (części A, B, C, D, E), a następnie połączenia ich za pomocą dołączonych śrub, nakrętek i kołków zgodnie z 7-etapową instrukcją. str. 8, 9, 10, 11
Najważniejsze czynności
- Montaż zjeżdżalni str. 9
- Montaż ramy wspinaczkowej str. 11, 12
Konserwacja i reset
- Regularnie sprawdzaj i konserwuj najważniejsze części produktu, takie jak mocowania czy zakotwiczenie do podłoża. str. 2, 7
Gdzie szukać w PDF
- Ostrzeżenia i bezpieczeństwo str. 2, 3, 4, 5
- Lista części str. 8
- Instrukcja montażu str. 9, 10, 11, 12
Spis treści
Najważniejsze informacje z instrukcji
Produkt jest przeznaczony wyłącznie do użytku domowego. Przed przystąpieniem do montażu należy upewnić się, że wszystkie części są obecne i nieuszkodzone. Montaż powinien odbywać się na płaskiej, stabilnej powierzchni, najlepiej w miejscu docelowego użytkowania, aby uniknąć przenoszenia gotowej konstrukcji. Produkt wymaga nadzoru osoby dorosłej podczas użytkowania.
Bezpieczeństwo

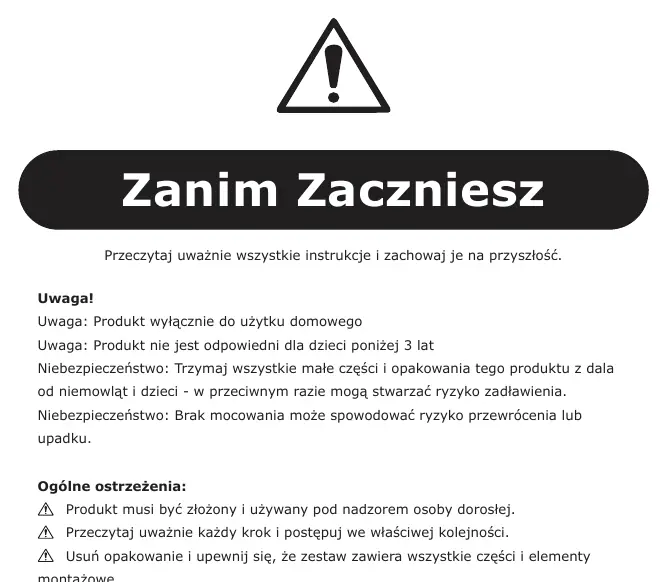

- Produkt nie jest odpowiedni dla dzieci poniżej 3 lat.
- Małe części i opakowania mogą stwarzać ryzyko zadławienia – trzymać z dala od dzieci.
- Brak odpowiedniego zamocowania może prowadzić do przewrócenia się konstrukcji.
- Należy regularnie sprawdzać i konserwować najważniejsze elementy konstrukcyjne, w tym mocowania i zakotwiczenie.
Lista części
Zestaw zawiera elementy oznaczone literami od A do R. Przed rozpoczęciem montażu należy rozpakować i policzyć wszystkie elementy zgodnie z rysunkiem technicznym na stronie 8 instrukcji.
Instrukcja montażu
Montaż składa się z 7 głównych kroków:
- Montaż zjeżdżalni: Połącz części A, B, C, D i E za pomocą 10 wkrętów (Q).
- Przygotowanie części L: Włóż nakrętkę (P) do otworu w części L. Upewnij się, że oznaczenie „-” na nakrętce jest skierowane w stronę prostej krawędzi części L.
- Przygotowanie części M: Włóż nakrętkę (P) do otworu w części M, zachowując tę samą orientację co w kroku 2.
- Montaż ramy wspinaczkowej (część 1): Połącz części F, G i J za pomocą 10 wkrętów (Q).
- Montaż ramy wspinaczkowej (część 2): Połącz części H, I i K za pomocą 10 wkrętów (Q).
- Łączenie elementów: Połącz zmontowane w krokach 4 i 5 elementy ramy, a następnie zamocuj na nich części L i M przy użyciu 2 śrub (N), 2 drewnianych kołków (O) i 4 wkrętów (R).
- Finalny montaż: Umieść zmontowaną zjeżdżalnię w dedykowanym miejscu na drabince.
