Instrukcja obsługi ławki treningowej Costway SuperFit
Kompletny przewodnik montażu i użytkowania ławki treningowej Costway SuperFit. Znajdziesz tu listę części, schemat montażu oraz wskazówki dotyczące bezpiecznego przygotowania urządzenia do ćwiczeń.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera listę części oraz instrukcję montażu ławki treningowej Costway SuperFit. Montaż polega na rozłożeniu ramy, połączeniu wsporników za pomocą śrub zamkowych i pokręteł oraz zabezpieczeniu elementów zatrzaskami. str. 2
Najważniejsze czynności
- Montaż ramy str. 2
- Regulacja wysokości str. 2
Pierwsze uruchomienie
- Rozłożenie urządzenia str. 2
Gdzie szukać w PDF
- Lista części i montaż str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu ławki treningowej Costway SuperFit. Przed przystąpieniem do użytkowania należy upewnić się, że urządzenie zostało poprawnie złożone, a wszystkie elementy są stabilnie dokręcone. Instrukcja zawiera listę części oraz schemat montażu, które pozwolą na prawidłowe przygotowanie ławki do ćwiczeń.
Lista części
Przed rozpoczęciem montażu sprawdź, czy zestaw zawiera wszystkie wymienione elementy:
- Rama przednia (Front Bracket) - 1 szt.
- Rura przednia (Forefoot Tube) - 1 szt.
- Wspornik pośredni (Intermediate Bracket) - 1 szt.
- Wspornik tylny (Rear Support Bracket) - 1 szt.
- Stojak na haki (Hook Stand) - 1 szt.
- Uchwyty (Handle) - 2 szt.
- Płyta środkowa (Middle Padded board) - 1 szt.
- Pokrętła (Plum Knob) - 2 szt.
- Pianki (Foam) - 6 szt.
- Tuleja redukcyjna (Reducing Sleeve) - 1 szt.
- Podkładki okrągłe (Round Footpad) - 4 szt.
- Zatyczki rur (Square/Round Tube Plugs) - 7 szt.
- Śruby i nakrętki (Carriage Bolts, M10*50, M6*10, M8*50, M10 Nuts, M8 Nuts)
- Płyta tylna (Rear Padded board) - 1 szt.
- Zatrzask (Pull-Ring Latch) - 1 szt.
Instrukcja montażu
- Wyjmij wszystkie elementy z opakowania.
- Rozłóż ramę przednią (1) do przodu, a wspornik tylny (4) do tyłu, zgodnie z rysunkiem w instrukcji.
- Użyj śruby zamkowej (14), aby połączyć ramę przednią ze wspornikiem pośrednim. Dokręć całość za pomocą pokrętła (8).
- Przełóż stojak na haki (5) przez ramę przednią (1) oraz rurę przednią (2), dostosowując wysokość do swoich potrzeb. Zabezpiecz całość pokrętłem (8).
- Zamontuj dwa uchwyty (6) w rurze (1) i zabezpiecz je za pomocą zatrzasku (21) w otworze poprzecznym wspornika tylnego.
Informacje o producencie
Costway
Praktyczna pomoc
Typowe problemy
Niestabilność ławki po montażu
Sprawdź, czy wszystkie śruby (M6*10, M10*50, M8*50) zostały poprawnie dokręcone i czy pokrętła (8) są mocno zaciśnięte.
Trudności z dopasowaniem wysokości
Upewnij się, że stojak na haki (5) przechodzi swobodnie przez ramę przednią (1) i rurę przednią (2) przed dokręceniem pokrętła (8).
Przed użyciem
- Sprawdź kompletność wszystkich 21 elementów zgodnie z listą części.
- Upewnij się, że wszystkie śruby i nakrętki są dokręcone.
- Sprawdź, czy zatrzask (21) jest prawidłowo osadzony w otworze.
- Upewnij się, że pianki (9) są poprawnie zamontowane na uchwytach.
Ilustracje i schematy

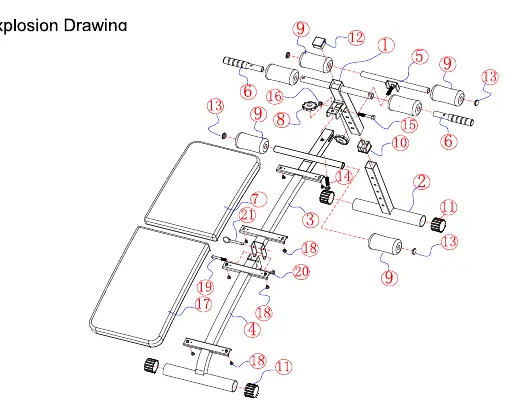

- Explosion Drawing: Przedstawia szczegółowe rozmieszczenie wszystkich śrub, nakrętek i elementów konstrukcyjnych.
- Assembly Instruction: Ilustruje krok po kroku proces rozkładania ramy oraz łączenia poszczególnych sekcji ławki.
