Instrukcja obsługi przenośnej ładowarki CTEK CS FREE
Szybki przewodnik po obsłudze przenośnej ładowarki CTEK CS FREE. Dowiedz się, jak ładować urządzenie, jak używać go do ładowania akumulatora samochodowego, jak korzystać z funkcji powerbanku oraz poznaj najważniejsze zasady bezpieczeństwa...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
CTEK CS FREE to wszechstronna, przenośna ładowarka do akumulatorów 12V, która może również służyć jako powerbank do urządzeń mobilnych. Urządzenie posiada wbudowany akumulator, co pozwala na ładowanie pojazdu bez dostępu do sieci elektrycznej (funkcja Adaptive Boost). Przed użyciem upewnij się, że urządzenie jest naładowane, a akumulator pojazdu jest zgodny z parametrami ładowarki.

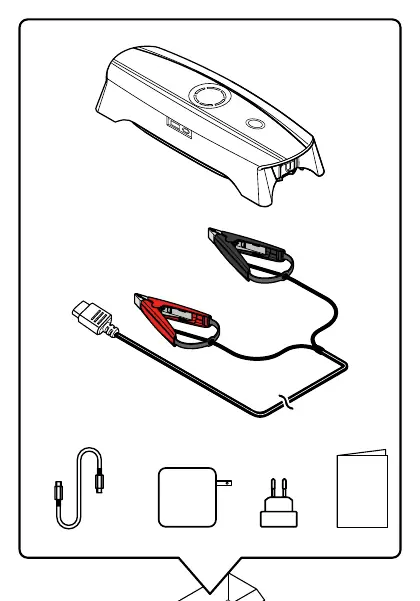

Opis urządzenia i zestawu
W zestawie znajduje się ładowarka CS FREE, kabel zasilający USB-C, zasilacz sieciowy oraz instrukcja. Urządzenie wyposażone jest w porty USB-A i USB-C do ładowania urządzeń zewnętrznych oraz złącze do podłączenia zacisków akumulatora.
Ładowanie akumulatora samochodowego
Urządzenie oferuje dwa tryby ładowania akumulatora:

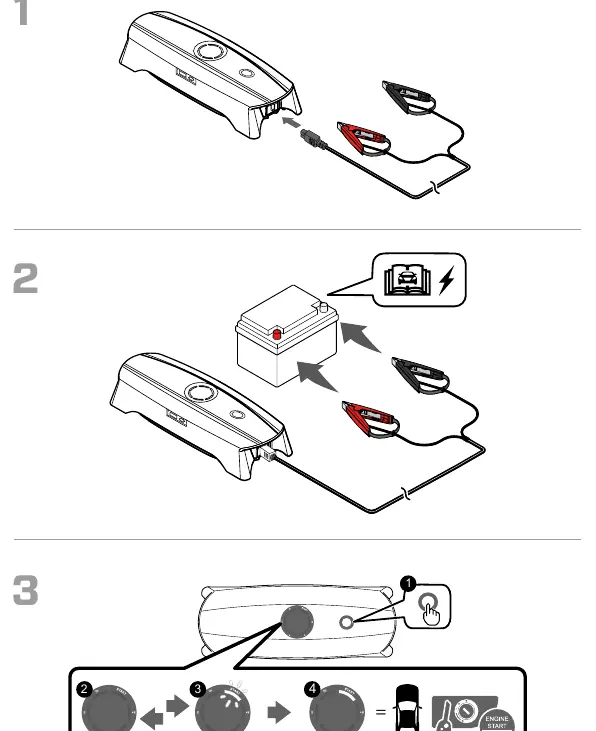

- Bez zasilania sieciowego (Adaptive Boost): Podłącz zaciski do akumulatora (czerwony do plusa, czarny do minusa). Włącz urządzenie przyciskiem. Po zakończeniu procesu (wskaźnik LED) odłącz urządzenie.

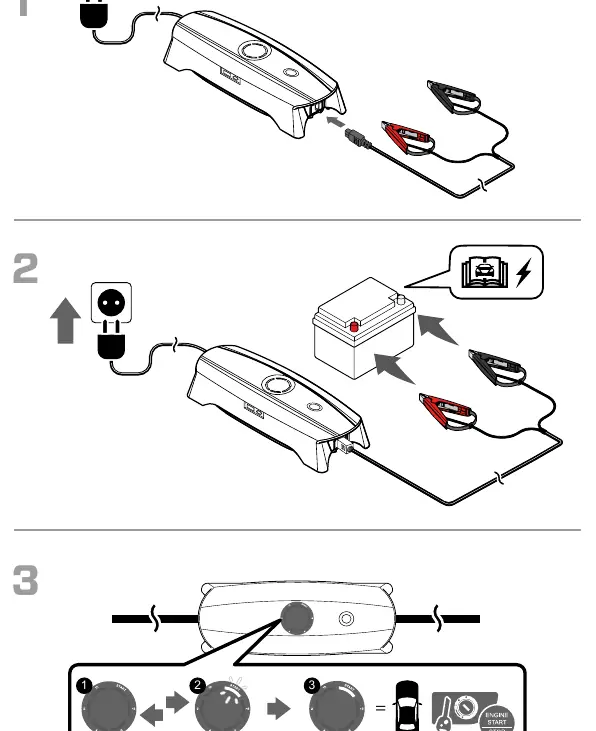

- Z zasilaniem sieciowym: Podłącz ładowarkę do gniazdka elektrycznego, a następnie podłącz zaciski do akumulatora. Urządzenie automatycznie rozpocznie proces ładowania.
Używanie jako powerbank
CS FREE może ładować laptopy, telefony, aparaty i inne urządzenia przez porty USB-A i USB-C. Wystarczy podłączyć urządzenie do odpowiedniego portu w ładowarce.

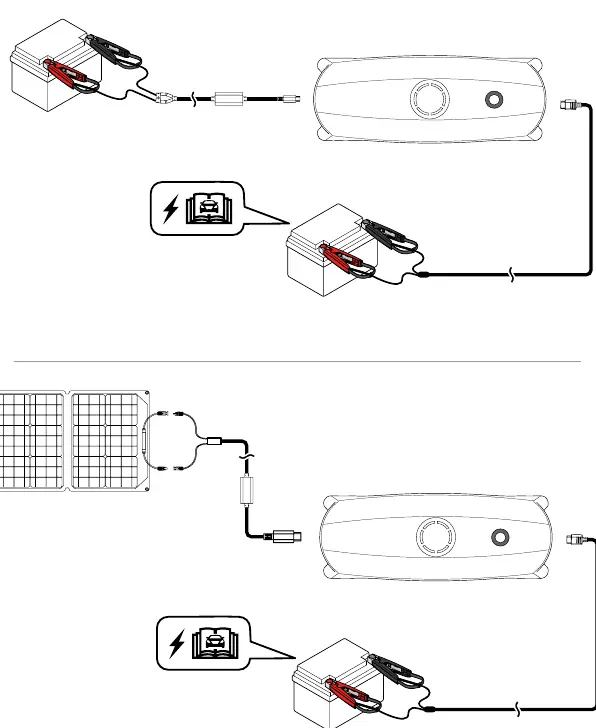

Ładowanie z paneli słonecznych lub DC
Urządzenie umożliwia ładowanie wbudowanego akumulatora za pomocą zewnętrznych paneli słonecznych lub z gniazda zapalniczki samochodowej (wymagane opcjonalne akcesoria). Podłącz źródło zasilania do wejścia ładowarki.
Bezpieczeństwo i konserwacja
- Nie używaj urządzenia, jeśli jest uszkodzone, spuchnięte lub wycieka z niego elektrolit.
- Nie wystawiaj urządzenia na działanie deszczu ani wilgoci.
- Przechowuj z dala od dzieci i zwierząt.
- Nie ładuj akumulatorów w temperaturach poniżej 0°C ani powyżej 45°C.
- Po użyciu odłączaj urządzenie w odpowiedniej kolejności: najpierw od sieci, potem od akumulatora.
Praktyczna pomoc
Typowe problemy
Urządzenie nie ładuje akumulatora
Sprawdź, czy zaciski są poprawnie podłączone (czerwony +, czarny -) oraz czy akumulator nie jest uszkodzony lub zasiarczony.
Błąd ładowania (wskaźnik błędu)
Sprawdź temperaturę otoczenia (musi być w zakresie -20°C do +50°C) oraz czy napięcie akumulatora jest zgodne z 12V.
Przed użyciem
- Sprawdź poziom naładowania wbudowanego akumulatora CS FREE (wskaźnik LED).
- Upewnij się, że akumulator pojazdu to 12V (WET, MF, Ca/Ca, AGM, EFB, GEL, LiFePO4).
- Sprawdź stan kabli i zacisków pod kątem uszkodzeń.
- Upewnij się, że miejsce ładowania jest dobrze wentylowane.
Ilustracje i schematy
- Wskaźnik LED: Pokazuje stan naładowania wbudowanego akumulatora (0-100%).
- Sekwencja podłączania: Zawsze podłączaj zaciski do akumulatora przed włączeniem urządzenia.
Zgodność modelu
- Obsługuje akumulatory o pojemności od 10Ah do 130Ah.
- Nie używać do ładowania baterii jednorazowych (nieładowalnych).
