Instrukcja obsługi switcha PoE+ Cudy GS 1008PS2
Szybki przewodnik po switchu Cudy GS 1008PS2: specyfikacja techniczna, opis trybów pracy przełącznika DIP, znaczenie diod LED oraz warunki środowiskowe pracy urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Switch Cudy GS 1008PS2 to 8-portowy przełącznik Gigabit PoE+ wyposażony w 2 dodatkowe sloty SFP. Urządzenie posiada funkcję automatycznej konfiguracji oraz przełącznik DIP umożliwiający zmianę trybu pracy portów 7-8 w celu zwiększenia zasięgu transmisji.
Opis urządzenia
Urządzenie posiada 8 portów Ethernet 10/100/1000M z obsługą PoE oraz 2 porty SFP. Na przednim panelu znajduje się przełącznik DIP oraz wskaźniki LED informujące o stanie zasilania i aktywności poszczególnych portów.
Tryby pracy przełącznika DIP
Przełącznik DIP pozwala na wybór jednego z dwóch trybów pracy:
- Default: Standardowy tryb pracy, w którym wszystkie interfejsy komunikują się ze sobą. Maksymalna odległość transmisji wynosi 100 metrów, a prędkość portów to 10/100/1000M. Tryb AI jest wyłączony.
- Extend: Tryb rozszerzonego zasięgu. Porty 7-8 zostają ograniczone do prędkości 10M, co pozwala na zwiększenie zasięgu transmisji do 250 metrów. W tym trybie aktywowana jest funkcja PoE watchdog.
Wskaźniki LED
- PWR: Świeci, gdy urządzenie jest włączone.
- 1-10 Green Light: Świeci światłem ciągłym, gdy połączenie jest poprawne. Brak światła oznacza zablokowane połączenie. Miganie diody sygnalizuje przesyłanie danych.
Dane techniczne
- Zasilanie: AC 100-240V, 50/60Hz.
- Standardy PoE: IEEE802.3af (15.4W) oraz IEEE802.3at (30W).
- Przepustowość: 20Gbps.
- Warunki pracy: Temperatura -10 do 50 stopni Celsjusza, wilgotność 10-90% (bez kondensacji).
- Wymiary: 220 x 161 x 44 mm.
Informacje o producencie
Cudy
Praktyczna pomoc
Typowe problemy
Brak komunikacji na porcie
Sprawdź, czy dioda LED danego portu świeci. Jeśli jest wyłączona, połączenie jest zablokowane. Upewnij się, że używasz odpowiedniego kabla (Cat5 lub lepszy dla 1000Base-TX).
Zasięg transmisji poniżej 100 metrów
Jeśli potrzebujesz większego zasięgu, przełącz przełącznik DIP w tryb Extend. Pamiętaj, że ograniczy to prędkość portów 7-8 do 10M.
Przed użyciem
- Upewnij się, że napięcie zasilania mieści się w zakresie AC 100-240V.
- Sprawdź, czy temperatura otoczenia nie przekracza zakresu -10 do 50 stopni Celsjusza.
- Wybierz odpowiedni tryb pracy przełącznika DIP (Default dla standardowych połączeń, Extend dla długich dystansów).
- Użyj kabli sieciowych kategorii Cat5 lub wyższej dla prędkości 100/1000M.
Parametry w praktyce
- PoE Watchdog
- Funkcja aktywowana w trybie Extend, która monitoruje stan urządzeń PoE i automatycznie restartuje zasilanie w razie wykrycia problemów.
- Store and forward
- Metoda przełączania, w której switch odbiera całą ramkę, sprawdza ją pod kątem błędów i dopiero wtedy przesyła dalej.
Ilustracje i schematy

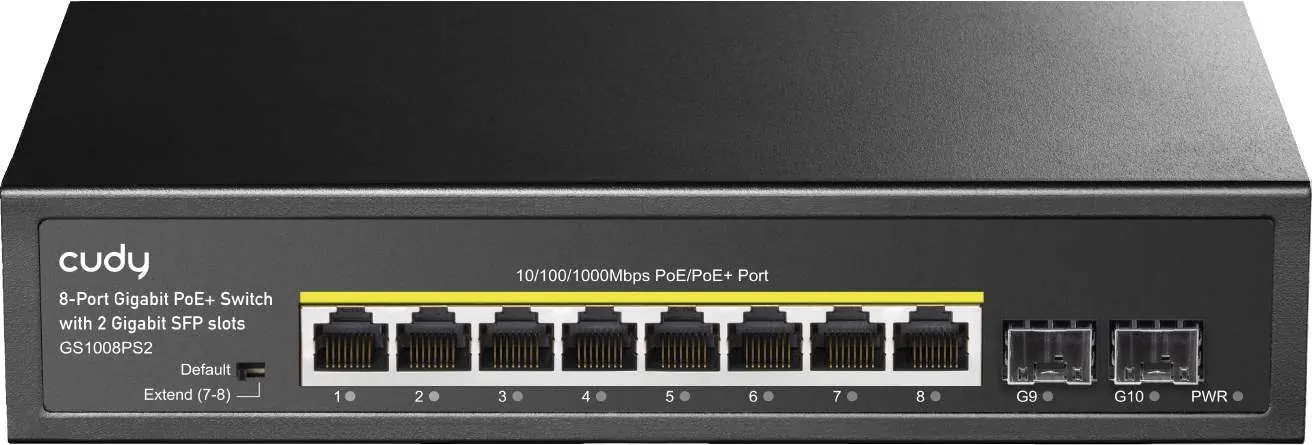

- Panel przedni zawiera 8 portów RJ45 (1-8) oraz 2 sloty SFP (G9, G10).
- Przełącznik DIP znajduje się po lewej stronie portów Ethernet i pozwala na szybką zmianę trybu pracy urządzenia.
Zgodność modelu
- Obsługuje światłowody wielomodowe (50/125, 62.5/125, 100/140um) oraz jednomodowe (8/125, 8.7/125, 9/125, 10/125um).
