Instrukcja obsługi konwertera interfejsu światłowodowego D-Link 10-100BASE-TX

Opis produktu

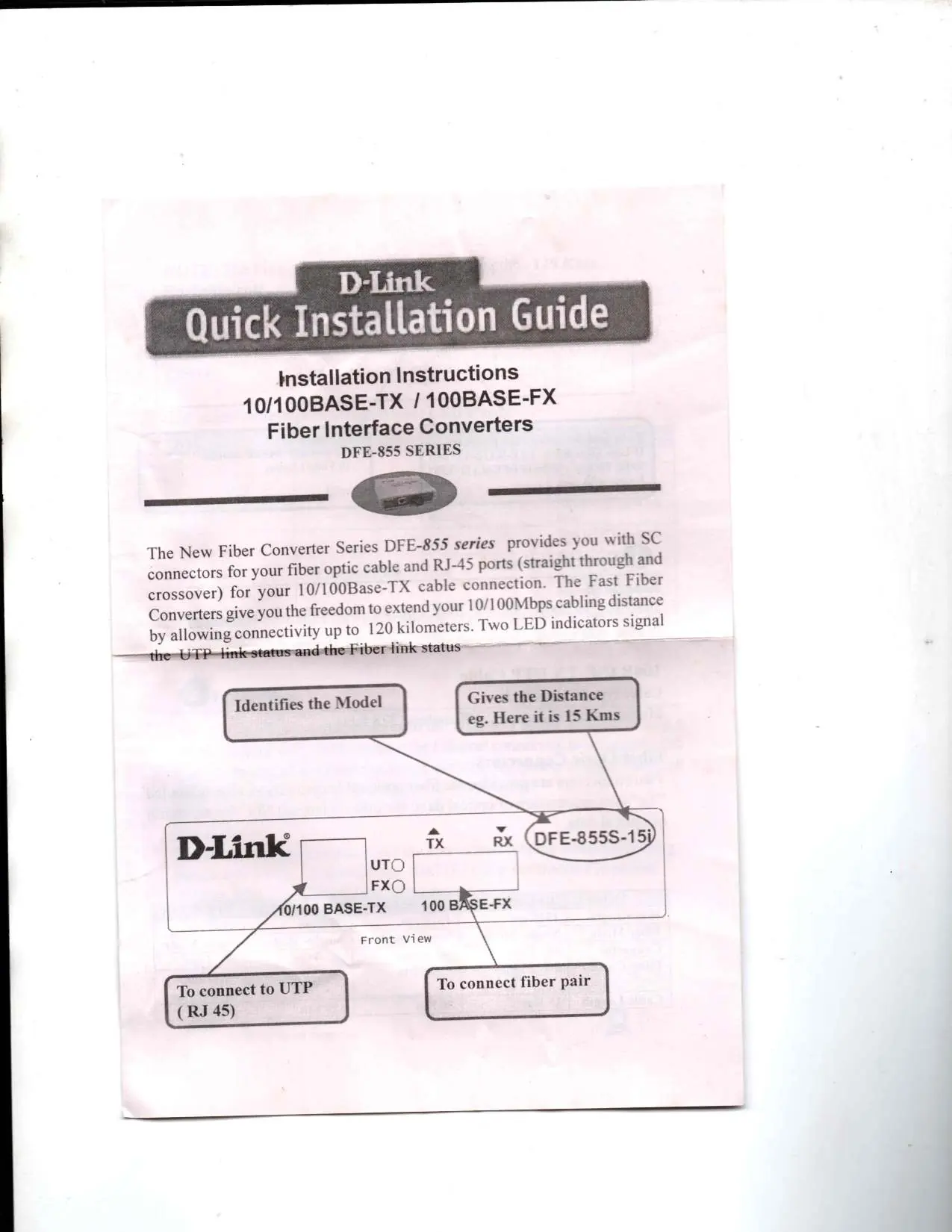

Seria konwerterów światłowodowych D-Link DFE-855 służy do rozszerzenia zasięgu sieci Ethernet 10/100Mbps poprzez połączenia światłowodowe. Urządzenia te pozwalają na przesył danych na odległość do 120 kilometrów, wykorzystując złącza SC dla światłowodów oraz porty RJ-45 dla kabli UTP. Konwertery wspierają tryb Full Duplex Ethernet (200Mbps).

Instalacja i podłączenie

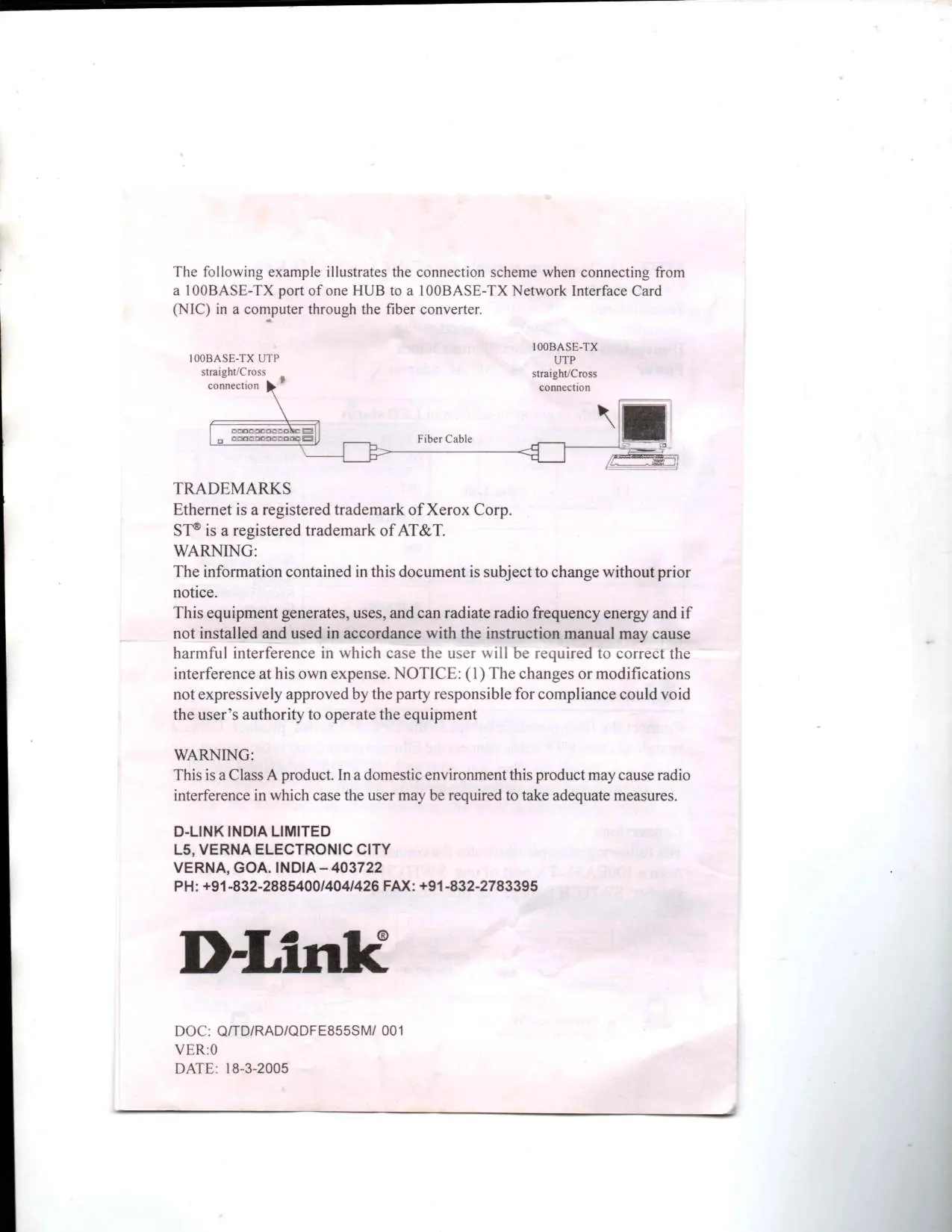

Aby zainstalować urządzenie, należy podłączyć kabel UTP (kategorii 5e) do portu RJ-45, a następnie podłączyć parę światłowodową do odpowiednich złączy (oznaczonych jako TX dla nadawania i RX dla odbioru danych). Urządzenie wymaga zasilania 9V 1A za pomocą dołączonego zasilacza AC. W przypadku montażu w szafie typu rack, należy skorzystać z dedykowanej obudowy D-Link DFE-RA12-A2+.

Diagnostyka i diody LED

Urządzenie posiada wskaźniki LED informujące o statusie połączenia:

• FX (Fiber Link): Świecenie ciągłe oznacza poprawne połączenie światłowodowe. Brak światła oznacza brak połączenia lub awarię. Miganie oznacza przesył danych.
• UT (Ethernet Link): Świecenie ciągłe oznacza poprawne połączenie UTP. Brak światła oznacza brak połączenia lub awarię. Miganie oznacza przesył danych.

Bezpieczeństwo i warunki pracy

Urządzenie jest przeznaczone do pracy w temperaturze od 0 do 50 stopni Celsjusza przy wilgotności 10-90% (bez kondensacji). Jest to produkt klasy A, co oznacza, że w środowisku domowym może powodować zakłócenia radiowe, wymagające podjęcia odpowiednich środków zaradczych przez użytkownika. Wszelkie modyfikacje urządzenia bez zgody producenta mogą unieważnić uprawnienia użytkownika do jego obsługi.
