Instrukcja obsługi przełącznika niezarządzalnego D-Link DGS-1016D
Szybki przewodnik instalacji przełącznika D-Link DGS-1016D. Dowiedz się, jak podłączyć zasilanie, skonfigurować połączenia sieciowe oraz zrozumieć działanie diod LED i przełączników funkcyjnych.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skrócony przewodnik instalacji dla przełączników niezarządzalnych serii D-Link DGS-1016D oraz DGS-1024D. Urządzenia te są typu plug-and-play, co oznacza, że nie wymagają zaawansowanej konfiguracji programowej. Instrukcja skupia się na fizycznym podłączeniu zasilania oraz urządzeń sieciowych.
Instalacja i podłączenie
Proces instalacji przełącznika jest prosty i ogranicza się do kilku kroków:
- Podłącz kabel zasilający do gniazda z tyłu obudowy przełącznika.
- Zabezpiecz kabel zasilający za pomocą wbudowanego uchwytu (Power Cord Retainer), aby zapobiec przypadkowemu wypięciu.
- Podłącz drugi koniec kabla do uziemionego gniazdka elektrycznego.
- Podłącz urządzenia sieciowe (komputery, routery, punkty dostępowe) do portów Ethernet na przednim panelu za pomocą kabli sieciowych typu RJ-45.
Wskaźniki i funkcje
Przedni panel urządzenia zawiera diody LED informujące o stanie pracy:
- Link/Act: Sygnalizuje aktywne połączenie oraz transmisję danych.
- 1000M: Wskazuje połączenie z prędkością Gigabit Ethernet.
- 10/100M: Wskazuje połączenie z prędkością 10 lub 100 Mbps.
- Zasilanie: Dioda informująca o poprawnym podłączeniu do sieci elektrycznej.
Urządzenie posiada również przełączniki funkcyjne na przednim panelu, które pozwalają na włączenie lub wyłączenie funkcji EEE (Energy Efficient Ethernet), kontroli przepływu (Flow Control) oraz izolacji portów i ochrony przed burzą rozgłoszeniową (Port Isolation & Storm Control).
Kontakt i wsparcie
W przypadku problemów technicznych lub potrzeby uzyskania dodatkowej dokumentacji, odwiedź oficjalne strony producenta:
- Dokumentacja online: www.dlink.com/resources/business
- Wsparcie techniczne: https://www.dlink.com/en/support
- Informacje gwarancyjne: http://warranty.dlink.com
Oficjalne zasoby z instrukcji
Informacje o producencie
D-Link Corporation
Praktyczna pomoc
Typowe problemy
Brak diody zasilania
Sprawdź, czy kabel zasilający jest poprawnie wpięty do gniazda w przełączniku oraz czy gniazdko elektryczne jest sprawne.
Brak połączenia sieciowego na danym porcie
Upewnij się, że kabel Ethernet jest sprawny i poprawnie wpięty w port. Sprawdź, czy dioda Link/Act dla danego portu świeci się lub miga.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń mechanicznych.
- Upewnij się, że masz dostęp do uziemionego gniazdka elektrycznego.
- Przygotuj odpowiednią liczbę kabli sieciowych RJ-45.
- Zapewnij odpowiednią wentylację wokół urządzenia.
Parametry w praktyce
- EEE (Energy Efficient Ethernet)
- Funkcja oszczędzania energii, która redukuje pobór mocy, gdy porty nie przesyłają danych.
- Flow Control
- Mechanizm zapobiegający utracie pakietów w przypadku przeciążenia bufora przełącznika.
- Port Isolation
- Funkcja ograniczająca komunikację między portami w celu zwiększenia bezpieczeństwa i wydajności sieci.
Ilustracje i schematy

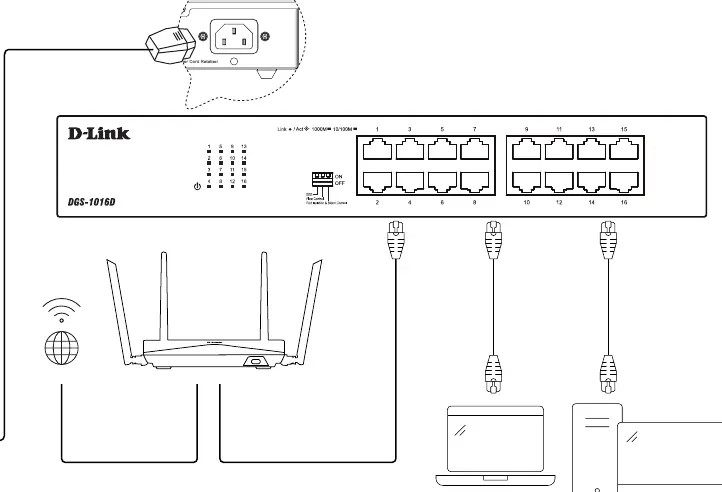

- Schemat pokazuje podłączenie zasilania do gniazda z tyłu urządzenia z użyciem uchwytu zabezpieczającego.
