Instrukcja obsługi pompy ciepła do basenu
Kompletny przewodnik po instalacji i obsłudze pompy ciepła do basenu. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować parametry pracy, korzystać z panelu sterowania oraz jak interpretować kody błędów i przeprowadzać...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pompa ciepła do basenu to urządzenie wymagające profesjonalnej instalacji elektrycznej i hydraulicznej. Przed uruchomieniem należy zapewnić uziemienie, filtrację wody oraz odpowiednią wentylację. Obsługa odbywa się za pomocą panelu sterowania, który pozwala na zmianę trybów (grzanie/chłodzenie/auto) oraz ustawianie harmonogramów. str. 2, 3, 7
Najważniejsze czynności
- Parowanie WiFi str. 7
- Odblokowanie panelu str. 8
- Przywracanie ustawień fabrycznych str. 8
Pierwsze uruchomienie
- Napełnij basen wodą (60-80%) str. 7
- Usuń powietrze z układu str. 3
Problemy i rozwiązania
E01
Błąd temperatury wydechu
str. 5
P01
Błąd przełącznika przepływu wody
str. 5Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E01 | Exhaust temperature fault | Sprawdź układ chłodniczy | str. 5 |
| P01 | Water flow switch fault | Sprawdź przepływ wody i pompę | str. 5 |
Konserwacja i reset
- Resetowanie sterownika głównego str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 220V/50Hz | Wymagane napięcie zasilania | str. 8 |
| Uziemienie | ≤0.1Ω | Maksymalna rezystancja uziemienia | str. 3 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa i instalacji str. 2, 3, 4
- Kody błędów str. 5
- Obsługa panelu sterowania str. 8, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi pompy ciepła typu powietrze-woda przeznaczonej do basenów. Urządzenie wymaga profesjonalnego montażu przez wykwalifikowany personel. Przed przystąpieniem do użytkowania należy zapoznać się z wymogami dotyczącymi zasilania, uziemienia oraz warunków środowiskowych.
Instalacja i wymagania
Pompa ciepła musi być zainstalowana na zewnątrz, w miejscu dobrze wentylowanym, z zapewnionym odpowiednim przepływem powietrza. Należy unikać montażu w pobliżu przewodów kominowych lub w środowisku powodującym korozję metali.
- Zasilanie: Należy sprawdzić tabliczkę znamionową urządzenia. Zasilanie musi być wyposażone w wyłącznik różnicowoprądowy o odpowiedniej wydajności.
- Uziemienie: Urządzenie musi być skutecznie uziemione (rezystancja ≤0.1Ω) oraz posiadać ochronę odgromową.
- Instalacja wodna: Należy zainstalować filtr na wlocie wody i usunąć powietrze z układu przed uruchomieniem.
- Odstępy: Należy zachować odpowiednie odstępy od ścian i przeszkód, aby zapewnić prawidłową cyrkulację powietrza.
Obsługa i sterowanie
Panel sterowania umożliwia wybór trybu pracy oraz ustawienie temperatury wody. Urządzenie posiada funkcję "miękkiego startu" (soft start), która chroni instalację elektryczną przed nagłymi skokami napięcia.
- Tryby pracy: Ogrzewanie, chłodzenie oraz tryb automatyczny.
- Parowanie WiFi: Aby wejść w tryb parowania, należy jednocześnie nacisnąć przycisk funkcyjny oraz przycisk "w górę".
- Blokada: Ekran blokuje się automatycznie po 60 sekundach bezczynności. Aby odblokować, należy przytrzymać przycisk "switch" przez 5 sekund.
Konserwacja
Regularna konserwacja jest kluczowa dla wydajności i żywotności urządzenia. Obejmuje ona:
- Codzienne sprawdzanie parametrów pracy i ciśnienia.
- Wizualną kontrolę stanu urządzenia i otoczenia.
- Okresowe przeglądy (tygodniowe, miesięczne, kwartalne, roczne).
- Uwaga: Przed przystąpieniem do prac konserwacyjnych należy bezwzględnie odłączyć zasilanie główne.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, na wyświetlaczu pojawi się kod błędu. Należy przeanalizować przyczynę zgodnie z tabelą kodów błędów zawartą w instrukcji. W przypadku poważnych usterek lub braku możliwości rozwiązania problemu, należy skontaktować się z serwisem.
Praktyczna pomoc
Typowe problemy
E01 - Błąd temperatury wydechu
Sprawdź czujnik temperatury wydechu i obieg chłodniczy.
P01 - Błąd przełącznika przepływu wody
Sprawdź, czy pompa obiegowa działa i czy filtr wody nie jest zatkany.
P02 - Ochrona wysokiego ciśnienia
Sprawdź przepływ wody przez wymiennik ciepła oraz czy wentylator działa poprawnie.
Przed użyciem
- Sprawdź, czy parametry zasilania są zgodne z tabliczką znamionową.
- Upewnij się, że urządzenie jest prawidłowo uziemione (rezystancja ≤0.1Ω).
- Zainstaluj wyłącznik różnicowoprądowy o odpowiedniej mocy.
- Zainstaluj filtr na wlocie wody.
- Usuń powietrze z układu wodnego przed uruchomieniem.
- Upewnij się, że miejsce instalacji jest dobrze wentylowane.
Parametry w praktyce
- Odstępy instalacyjne
- Zalecane min. 1m i 2m odstępu od przeszkód dla zapewnienia wentylacji.
Ilustracje i schematy

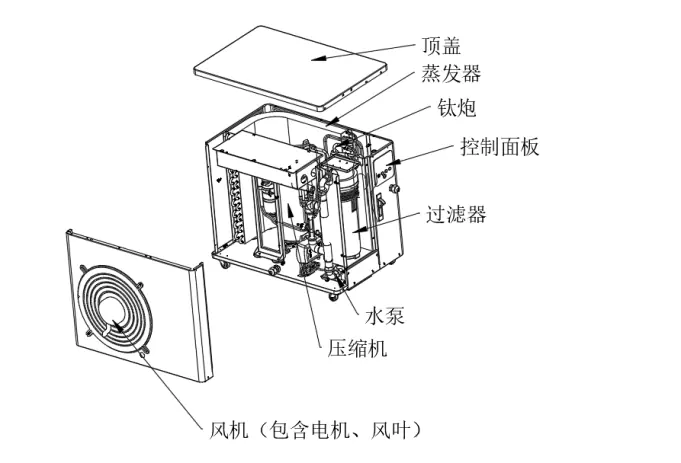

- Schemat budowy: przedstawia rozmieszczenie kluczowych komponentów, takich jak sprężarka, wymiennik (tytanowy), wentylator i panel sterowania.
- Schemat instalacji: wskazuje wymagane minimalne odległości od przeszkód dla zapewnienia prawidłowego przepływu powietrza.
Zgodność modelu
- Urządzenie wymaga zasilania 220V/50Hz.
- Wymagana instalacja wyłącznika różnicowoprądowego o prądzie większym niż maksymalny prąd pracy urządzenia.
