Instrukcja obsługi odkurzacza basenowego Vevor 18151BX
Kompletny przewodnik po montażu, instalacji i konserwacji odkurzacza basenowego Vevor 18151BX. Dowiedz się, jak poprawnie podłączyć urządzenie, wyregulować przepływ i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odkurzacz basenowy Vevor 18151BX to automatyczne urządzenie czyszczące. Wymaga pompy o mocy co najmniej 0.5HP. Montaż polega na połączeniu dysku, korpusu i węży, a następnie podłączeniu do skimmera lub wtyczki próżniowej. str. 3, 4, 5, 6
Najważniejsze czynności
- Montaż urządzenia str. 3, 4
- Podłączenie do instalacji basenowej str. 5, 6, 7, 8
Pierwsze uruchomienie
- Wyłącz pompę, podłącz wąż do skimmera lub wtyczki próżniowej, wypełnij wąż wodą, włącz pompę. str. 4, 5, 6, 9
Problemy i rozwiązania
Odkurzacz działa wolno
Sprawdź pompę, wyczyść kosze, sprawdź drożność węży i zaworu regulatora.
str. 11Konserwacja i reset
- Wymiana membrany: wyciągnij membranę z B4, załóż nową z białym klipsem. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymagana moc pompy | 0.5HP | Minimalna moc dla poprawnego działania ssania | str. 4 |
Gdzie szukać w PDF
- Instalacja str. 5, 6, 7, 8
- Rozwiązywanie problemów str. 11, 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Odkurzacz basenowy Vevor 18151BX to automatyczne urządzenie czyszczące. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu. Urządzenie wymaga pompy basenowej o minimalnej mocy 0.5HP (1000 galonów/h). Podczas montażu zaleca się stosowanie okularów ochronnych i rękawic roboczych.

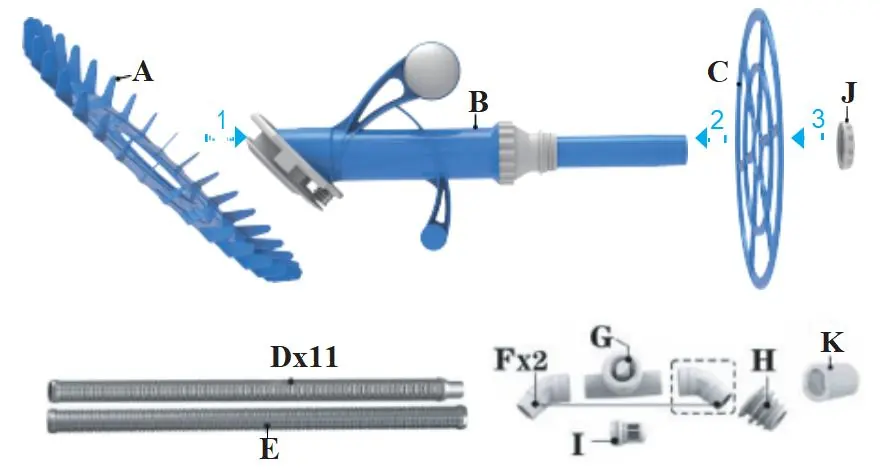

Montaż urządzenia
- Zainstaluj dysk "A" na korpusie głównym "B" i zatrzaśnij go w rowku podkładki.
- Zamontuj koło sterujące "C" na korpusie głównym "B".
- Zabezpiecz koło sterujące, dokręcając nakrętkę "J".
Instalacja w basenie
Przed instalacją wyłącz pompę basenową. Wymień dyszę wlotu powrotnego na część "I", upewniając się, że otwór jest skierowany w dół.
- Jeśli basen posiada wtyczkę próżniową (Vac plug): Podłącz część "H" do wtyczki, a następnie regulator "G" do części "H". Upewnij się, że strzałka na regulatorze wskazuje w stronę wtyczki.
- Jeśli basen posiada skimmer ścienny: Zmontuj kolanka "F" z regulatorem "G". Włóż nasadkę "H" skierowaną w dół, a następnie regulator. Strzałka na regulatorze musi wskazywać w stronę skimmera.
Połącz sekcje węża "D" i zakończ sekcją "E". Umieść obciążnik "K" na trzeciej sekcji węża, aby wyregulować wyporność i kąt pracy odkurzacza. Przed uruchomieniem wypełnij węże wodą, aby wyeliminować pęcherzyki powietrza.
Obsługa i regulacja
Po podłączeniu włącz pompę basenową. Moc ssania odkurzacza można regulować, obracając pokrętło na regulatorze "G". Jeśli odkurzacz przechyla się zbyt mocno do przodu lub do tyłu, przesuń obciążnik "K" wzdłuż sekcji węża.
Konserwacja

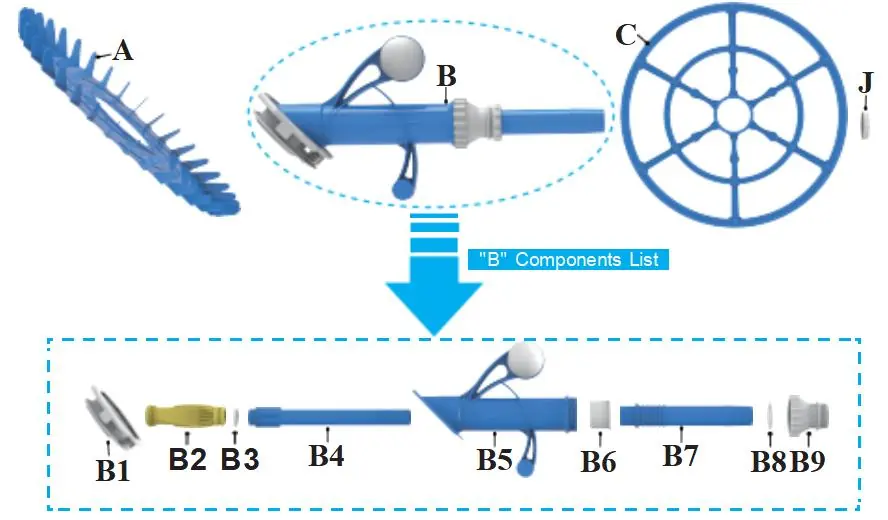

Po zakończeniu czyszczenia wyjmij odkurzacz z wody i przechowuj go w chłodnym, suchym miejscu, chroniąc przed bezpośrednim działaniem promieni słonecznych, aby uniknąć kruszenia materiału. Membrana jest częścią eksploatacyjną i podlega zużyciu. Aby ją wymienić, wyciągnij membranę wraz z elementem "B4" i upewnij się, że mały biały klips jest poprawnie założony na nową membranę.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak wolna praca, zacinanie się na schodach lub plątanie węża, sprawdź:
- Czy pompa jest włączona i odpowietrzona.
- Czy w głowicy odkurzacza nie ma zatorów.
- Czy kosz pompy i skimmera są czyste.
- Czy zawór regulatora jest drożny.
- Czy długość węża jest odpowiednia (usuń nadmiar sekcji, jeśli wąż się plącze).
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Odkurzacz działa wolno lub przestał działać
Sprawdź, czy pompa jest włączona, wyczyść kosz pompy i skimmera, sprawdź drożność węży i zaworu regulatora.
Odkurzacz zacina się na schodach
Wyreguluj dysze wylotowe, sprawdź długość węża, upewnij się, że odkurzacz przylega do dna.
Wąż się plącze
Sprawdź, czy wąż jest prosty, usuń nadmiar sekcji węża, upewnij się, że koło na głowicy obraca się swobodnie.
Przed użyciem
- Wyłącz pompę basenową
- Załóż okulary ochronne i rękawice
- Sprawdź, czy pompa ma min. 0.5HP/1000gal
- Upewnij się, że wąż jest drożny
- Wypełnij węże wodą przed uruchomieniem
Parametry w praktyce
- Minimalna moc pompy
- 0.5HP / 1000 galonów - wymagane do poprawnego działania ssania
Ilustracje i schematy
- Schemat montażu pokazuje połączenie dysku A, korpusu B i koła C.
- Instrukcja instalacji regulatora wskazuje kierunek strzałki w stronę skimmera lub wtyczki próżniowej.
- Regulacja obciążnika K pozwala na zmianę kąta pracy odkurzacza.
Zgodność modelu
- Wymagana pompa o mocy co najmniej 0.5HP.
- Produkt nie jest zabawką, nie pozwalać dzieciom na zabawę w pobliżu.
