Instrukcja obsługi bezprzewodowego monitora i kamery Dakota Micro OverView 1080P
Szybki przewodnik po instalacji i obsłudze bezprzewodowego zestawu monitora i kamery Dakota Micro OverView 1080P. Dowiedz się, jak sparować kamerę, podłączyć zasilanie i skonfigurować ustawienia obrazu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw Dakota Micro OverView 1080P składa się z 7-calowego bezprzewodowego monitora HD oraz kamery HD 85°. System obsługuje do 4 kamer cyfrowych jednocześnie. Przed rozpoczęciem użytkowania należy zapoznać się z instrukcją i przestrzegać zasad bezpieczeństwa.
Zasilanie zestawu
Monitor można zasilać za pomocą dołączonego adaptera do gniazda zapalniczki 12V. Kamery wymagają podłączenia do zasilania za pomocą dołączonego adaptera przewodowego (hardwire). W przypadku instalacji na stałe, przewody muszą być podłączone do obwodu zabezpieczonego bezpiecznikiem o maksymalnej wartości 7.5A. Istnieje możliwość zasilania zestawu z sieci AC przy użyciu opcjonalnego zasilacza DM-PA3.
Przewody wyzwalające (Event Trigger)
System posiada przewody wyzwalające, które automatycznie przełączają monitor na widok konkretnej kamery po otrzymaniu sygnału 12V. Kolory przewodów odpowiadają kanałom:
- Kamera 1: Brązowy
- Kamera 2: Żółty
- Kamera 3: Biały
- Kamera 4: Niebieski
Sygnał wyzwalający powinien zmieniać stan z neutralnego na wysoki (+12V) w momencie aktywacji zdarzenia.
Obsługa i parowanie kamer
Aby sparować kamerę z monitorem:
- Podłącz monitor do zasilania.
- Upewnij się, że monitor nie jest w trybie podzielonego ekranu (split screen) ani skanowania (scan).
- Podłącz kamerę do zasilania.
- Naciśnij przycisk MENU na monitorze.
- Wybierz ikonę parowania (Pair) za pomocą strzałek i zatwierdź przyciskiem OK.
- Monitor wyświetli komunikat o skanowaniu sygnału.
Jeśli sygnał nie zostanie znaleziony, odłącz kamerę od zasilania na 10 sekund i spróbuj ponownie.

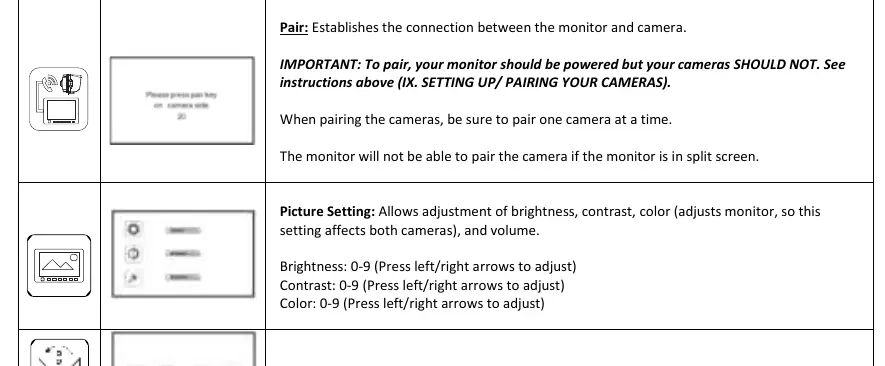

Menu i ustawienia
Menu monitora pozwala na:
- Regulację jasności, kontrastu i koloru (0-9).
- Ustawienie trybu lustrzanego (Mirror) dla kamer.
- Wybór układu wyświetlania (split, triple, quad).
- Ustawienia systemowe (data, czas, PAL/NTSC, tryb dzień/noc).
- Konfigurację automatycznej rotacji kanałów.
- Włączanie i regulację linii pomocniczych (Reverse Guidelines).
Praktyczna pomoc
Typowe problemy
Brak sygnału z kamery
Upewnij się, że kamera jest podłączona do zasilania i sparowana. Jeśli problem trwa, odłącz kamerę od zasilania na 10 sekund i spróbuj ponownie.
Kamera nie paruje się
Upewnij się, że monitor nie jest w trybie podzielonego ekranu (split screen) ani skanowania (scan). Parowanie musi odbywać się w trybie pełnoekranowym.
Uszkodzenie instalacji
Upewnij się, że instalacja przewodowa (hardwire) jest zabezpieczona bezpiecznikiem max 7.5A.
Przed użyciem
- Sprawdź zawartość zestawu (monitor, kamera, kable).
- Przygotuj źródło zasilania 12V.
- Upewnij się, że masz dostęp do przycisku parowania na kamerze.
- Zaplanuj trasę przewodów zasilających.
Parametry w praktyce
- Kąt widzenia
- 85 stopni w poziomie (120 stopni po przekątnej).
Ilustracje i schematy
- Schemat podłączenia przewodów wyzwalających (Event Trigger) pozwala na automatyczne przełączanie widoku kamery po aktywacji sygnału 12V.
Zgodność modelu
- Obsługuje do 4 kamer cyfrowych.
- Wymaga opcjonalnego zasilacza DM-PA3 do pracy z siecią AC.
