Instrukcja obsługi bezprzewodowej kamery cofania Type S BT534014
Instrukcja obsługi bezprzewodowej kamery cofania Type S BT534014. Dowiedz się, jak zamontować urządzenie, sparować je z aplikacją TYPE S Drive, ładować baterię oraz bezpiecznie korzystać z systemu wspomagania parkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy bezprzewodowej kamery cofania Type S BT534014. Urządzenie jest zasilane energią słoneczną i przesyła obraz 1080P do smartfona za pośrednictwem aplikacji TYPE S Drive. Przed instalacją należy w pełni naładować urządzenie przez 5-6 godzin za pomocą dołączonego kabla USB-C. Kamera jest przeznaczona jako pomoc dla kierowcy, a nie jako substytut bezpiecznej jazdy.
Opis urządzenia
Kamera posiada wbudowany panel słoneczny, przycisk zasilania, wskaźnik LED, przycisk resetowania oraz port ładowania USB-C. Urządzenie jest wodoodporne (klasa IP67), jednak nie należy go zanurzać w wodzie ani myć myjkami ciśnieniowymi bezpośrednio w okolicach obiektywu.
Montaż kamery
Instrukcja przewiduje dwie opcje montażu:
- Opcja 1 (Płyta instalacyjna): Zdejmij tablicę rejestracyjną, przymocuj płytę instalacyjną do pojazdu za pomocą śrub metrycznych M6 lub wkrętów samogwintujących, a następnie zamontuj kamerę na płycie.
- Opcja 2 (Uniwersalna płyta montażowa): Przykręć kamerę do uniwersalnej płyty montażowej, usuń warstwę ochronną z taśmy 3M VHB i przyklej całość do tablicy rejestracyjnej, a następnie zamontuj tablicę z powrotem na pojeździe.
Konfiguracja aplikacji i parowanie
Pobierz aplikację TYPE S Drive ze sklepu App Store lub Google Play. Upewnij się, że smartfon spełnia wymagania (iOS 9+ lub Android 5.0+). W aplikacji wybierz "Backup Camera", a następnie "ADJUSTABLE BACKUP CAMERA". Postępuj zgodnie z instrukcjami na ekranie, aby sparować urządzenie przez Bluetooth i Wi-Fi.
Wskaźniki LED
- Włączanie: Niebieska dioda miga dwukrotnie.
- Wyłączanie: Czerwona dioda miga raz.
- Reset fabryczny: Niebieska dioda miga 5 razy.
- Reset sprzętowy: Czerwona dioda miga raz.
- Ochrona niskiego napięcia: Czerwona dioda miga w sposób ciągły.
Bezpieczeństwo i konserwacja
Zawsze sprawdzaj otoczenie pojazdu przed cofaniem. Kamera nie wykrywa obiektów znajdujących się bezpośrednio pod zderzakiem lub w martwych polach poza zasięgiem obiektywu. Do czyszczenia używaj wyłącznie czystej szmatki z łagodnym detergentem; nie używaj alkoholu ani rozpuszczalników, które mogą uszkodzić obudowę lub obiektyw.
Praktyczna pomoc
Typowe problemy
Kamera nie wyświetla obrazu wyraźnie
Wyczyść obiektyw czystą szmatką z łagodnym detergentem. Nie używaj alkoholu ani rozpuszczalników.
Kamera nie reaguje lub działa nieprawidłowo
Wykonaj twardy reset (Hardware Reset), wkładając spinacz do otworu resetowania (RST) na obudowie.
Brak połączenia z aplikacją
Upewnij się, że odległość między telefonem a kamerą nie przekracza 10 metrów i nie ma przeszkód. Sprawdź, czy Bluetooth i Wi-Fi są włączone.
Przed użyciem
- Naładuj kamerę przez 5-6 godzin przed pierwszym użyciem.
- Pobierz aplikację TYPE S Drive.
- Sprawdź, czy telefon spełnia wymagania (iOS 9+ lub Android 5.0+).
- Upewnij się, że masz odpowiednie śruby do montażu.
- Przetestuj działanie kamery przed ostatecznym montażem na pojeździe.
Parametry w praktyce
- 33 Feet / 10 Meters
- Maksymalny zasięg sygnału w warunkach bez przeszkód.
Ilustracje i schematy

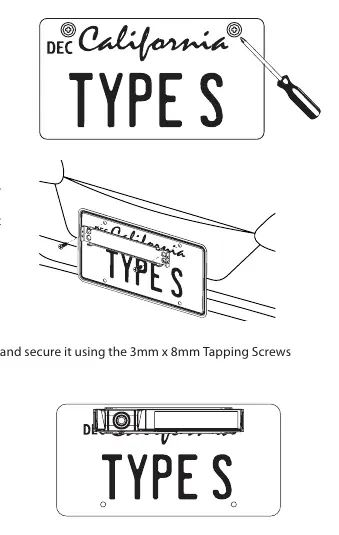

- Opcja 1: Montaż z płytą instalacyjną bezpośrednio na tablicy rejestracyjnej.

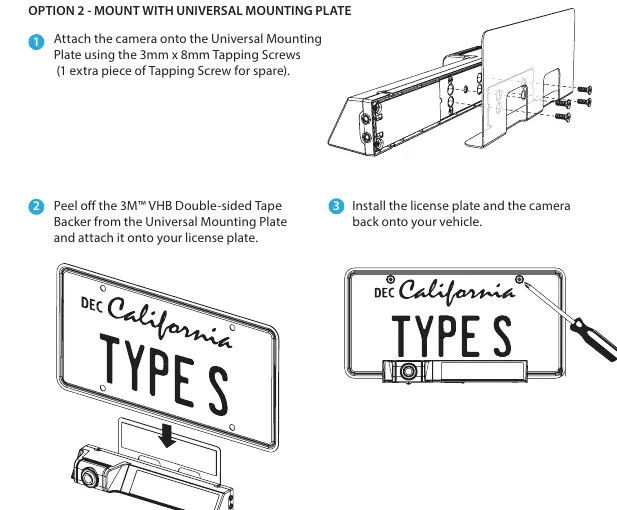

- Opcja 2: Montaż z uniwersalną płytą montażową przy użyciu taśmy 3M.
Zgodność modelu
- Wymaga smartfona z systemem iOS 9 lub nowszym, albo Android 5.0 lub nowszym.
- Aplikacja nie działa na tabletach, w przeglądarkach ani na komputerach PC.
