Konwerter DALI na 0-10V Control Freak

Opis produktu

Konwerter DALI na 0-10V to zaawansowany sterownik montowany na szynę DIN, zaprojektowany do integracji systemów oświetleniowych DALI z urządzeniami sterowanymi sygnałem 0-10V. Urządzenie automatycznie wykrywa, czy powinno działać jako źródło czy odbiornik prądu (maksymalnie 50mA), co pozwala na obsługę od 25 do 50 urządzeń 0-10V w zależności od ich poboru mocy. Konwerter jest w pełni zgodny ze standardem DALI, obsługując broadcast, adresowanie, grupy oraz sceny.

Dane techniczne i zasilanie

Urządzenie wymaga zasilania 24V DC (>100mA). Posiada wskaźnik LED informujący o poprawnym zasilaniu (DC OK). Obudowa wykonana jest z materiału UL94V0, a terminale są zdejmowalne, co ułatwia montaż i serwisowanie. Wyjście 0-10V oferuje zakres napięcia od 70mV do 9.48V.

Instalacja i uruchomienie

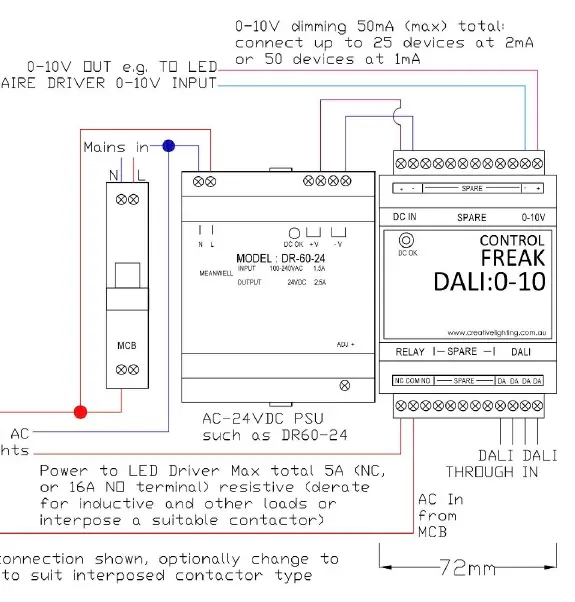

Podłączenie zasilania DC odbywa się do zacisków DC IN (+/-), przy czym urządzenie nie jest wrażliwe na polaryzację. Linia DALI jest podłączana do dedykowanych zacisków na dole obudowy i również nie wymaga zachowania polaryzacji. Opcjonalnie można wykorzystać wbudowany przekaźnik do odcinania zasilania urządzeń 0-10V, gdy nie są one używane, co jest przydatne, jeśli sterowane oprawy nie wygaszają się całkowicie przy sygnale 0V.

Obsługa i konfiguracja

Konwerter zachowuje się w systemie DALI jak pojedyncza oprawa. Obsługuje standardowe komendy DALI oraz specjalne komendy typu 5, takie jak wybór krzywej ściemniania (liniowa lub logarytmiczna) czy ustawienie zakresu wyjściowego (0-10V lub 1-10V). Użytkownik może również konfigurować czasy przejścia (fade time) oraz minimalny poziom fizyczny wyjścia.

Bezpieczeństwo i konserwacja

Urządzenie powinno być instalowane zgodnie z lokalnymi przepisami elektrycznymi. Należy unikać przekraczania dopuszczalnych obciążeń przekaźnika. W przypadku problemów z działaniem, należy sprawdzić poprawność połączeń oraz status diody DC OK. Produkt objęty jest 24-miesięczną gwarancją producenta.

Utylizacja

Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych. Nie wyrzucać wraz z odpadami komunalnymi.
