Instrukcja montażu głowicy termostatycznej Danfoss Redia RA click z zaworem RLV-KB

Dowiedz się, jak prawidłowo zainstalować głowicę termostatyczną Danfoss Redia RA click oraz zawór grzejnikowy RLV-KB. Instrukcja zawiera kroki montażu zaworu i czujnika.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Głowica termostatyczna Danfoss Redia RA click oraz zawór RLV-KB Strona 1 Schemat montażu zaworu RLV-KB Strona 1 Kroki montażu głowicy na zaworze Strona 2

Opis produktu

Danfoss Redia RA click to głowica termostatyczna przeznaczona do współpracy z zaworami grzejnikowymi, w tym z modelem RLV-KB. Zestaw zapewnia precyzyjną kontrolę temperatury w pomieszczeniach, co przekłada się na efektywność energetyczną systemu grzewczego.

Głowica termostatyczna Danfoss Redia RA click oraz zawór RLV-KB
Głowica termostatyczna Danfoss Redia RA click oraz zawór RLV-KB

Instalacja zaworu

Proces instalacji zaworu RLV-KB wymaga uwagi w zależności od typu przyłącza (G½ lub G¾). W przypadku przyłącza G½ należy użyć klucza 10 mm i dokręcić złącza z momentem obrotowym 20-30 Nm. Dla przyłącza G¾ wymagany moment obrotowy wynosi 30-40 Nm. Należy upewnić się, że zawór jest poprawnie zorientowany względem zasilania i powrotu instalacji grzewczej.

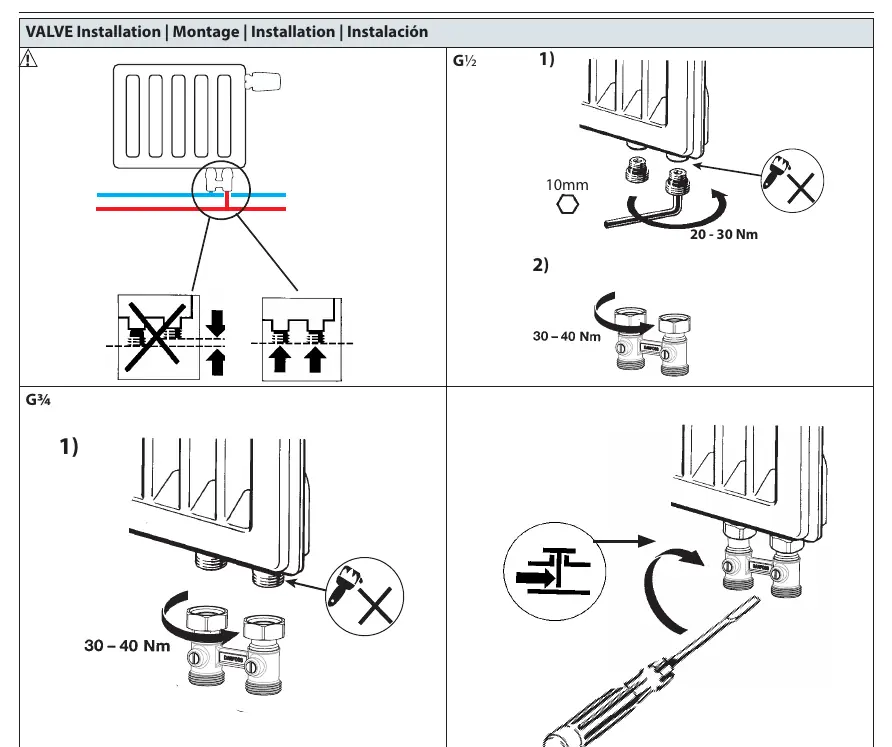

Schemat montażu zaworu RLV-KB
Schemat montażu zaworu RLV-KB

Montaż głowicy termostatycznej

Montaż głowicy Danfoss Redia RA click jest szybki i intuicyjny dzięki systemowi typu click:

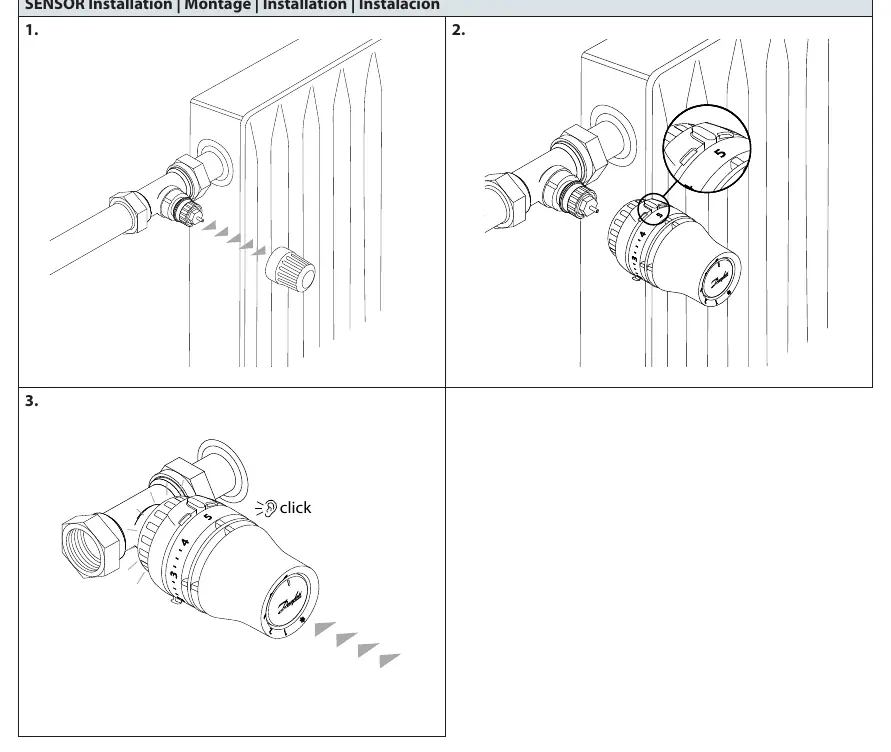

Kroki montażu głowicy na zaworze
Kroki montażu głowicy na zaworze
  • Zdejmij osłonę ochronną z zaworu.
  • Ustaw głowicę w pozycji maksymalnego otwarcia (oznaczenie 5).
  • Nałóż głowicę na zawór i dociśnij, aż usłyszysz charakterystyczne kliknięcie, które potwierdza poprawne zamocowanie.

Kontakt

W razie pytań technicznych lub potrzeby uzyskania dodatkowych informacji, można skontaktować się z Danfoss A/S pod numerem telefonu +45 7488 2222 lub odwiedzić stronę internetową danfoss.com.

Oficjalne zasoby z instrukcji

Oficjalny zasób danfoss.com

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Głowica nie blokuje się na zaworze

Upewnij się, że głowica jest ustawiona w pozycji maksymalnego otwarcia (5) przed próbą montażu.

Nieszczelność przyłącza zaworu

Sprawdź, czy moment dokręcenia jest zgodny z zaleceniami (20-30 Nm dla G½ lub 30-40 Nm dla G¾).

Przed użyciem

  • Sprawdź typ przyłącza zaworu (G½ lub G¾).
  • Przygotuj klucz o odpowiednim rozmiarze.
  • Upewnij się, że instalacja grzewcza jest zabezpieczona przed wyciekiem wody.
  • Usuń wszelkie osłony transportowe z zaworu.
