Instrukcja montażu zestawu naprawczego Danfoss 027F0562-027R9828
Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F0562 przeznaczonego do zaworów PML w rozmiarze 125.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściPrzeznaczenie zestawu
Zestaw naprawczy o numerze katalogowym 027F0562 jest przeznaczony do serwisowania zaworów Danfoss typu PML w rozmiarze 125. Dokumentacja zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu.
Zawartość zestawu i specyfikacja części

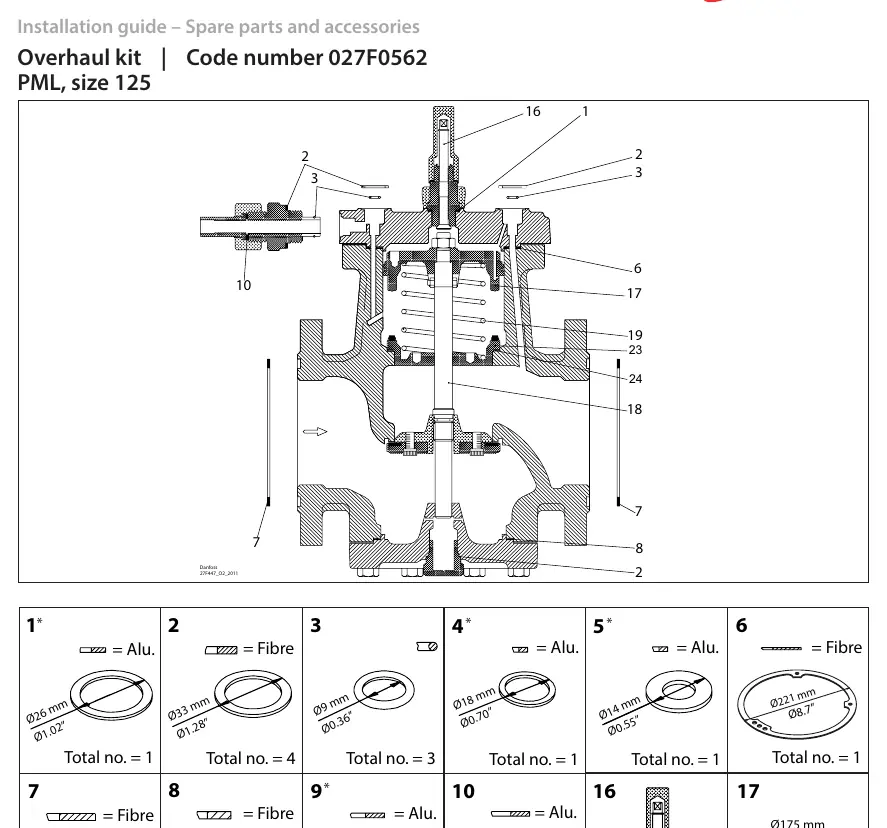

Zestaw zawiera komplet uszczelek, sprężynę oraz elementy mechaniczne niezbędne do przeprowadzenia przeglądu zaworu. Każda część jest oznaczona numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą elementy wykonane z aluminium oraz włókna (Fibre). Należy zwrócić uwagę na oznaczenia gwiazdką przy niektórych częściach, co oznacza, że dany element znajduje się w opakowaniu, ale nie jest wykorzystywany w modelu PML o rozmiarze 125.
Wskazówki montażowe

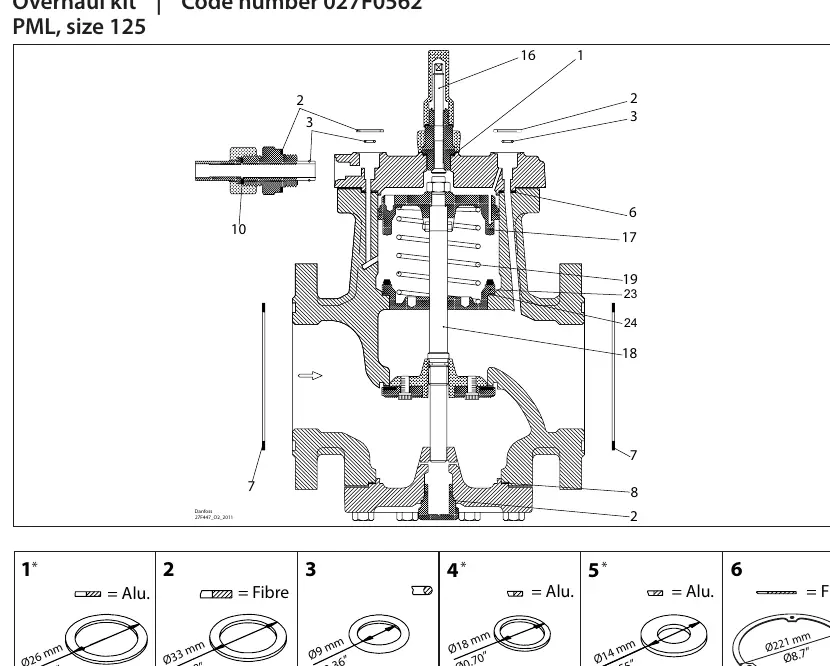

Podczas montażu należy posługiwać się załączonym schematem przekrojowym, który wskazuje dokładne umiejscowienie poszczególnych komponentów (oznaczonych numerami od 1 do 24). Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest odizolowany od instalacji i nie znajduje się pod ciśnieniem. Wymiana części powinna być przeprowadzana zgodnie z procedurami serwisowymi dla zaworów Danfoss PML.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź, czy element nie jest oznaczony gwiazdką w instrukcji; części z gwiazdką są dołączone do zestawu, ale nie są używane w modelu PML 125.
Przed użyciem
- Upewnij się, że posiadasz zestaw o numerze katalogowym 027F0562.
- Zweryfikuj, czy zawór jest typu PML w rozmiarze 125.
- Zapewnij bezpieczne warunki pracy poprzez odcięcie ciśnienia w instalacji.
- Przygotuj narzędzia niezbędne do demontażu zaworu zgodnie z jego konstrukcją.
