Instrukcja montażu zestawu naprawczego Danfoss 027F0571 dla zaworów PMLX 80

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po zawartości zestawu naprawczego o numerze katalogowym 027F0571, przeznaczonego do zaworów Danfoss typu PMLX w rozmiarze 80. Instrukcja zawiera schemat techniczny urządzenia oraz szczegółowy wykaz części zamiennych wraz z ich wymiarami.

Opis urządzenia i elementy zestawu

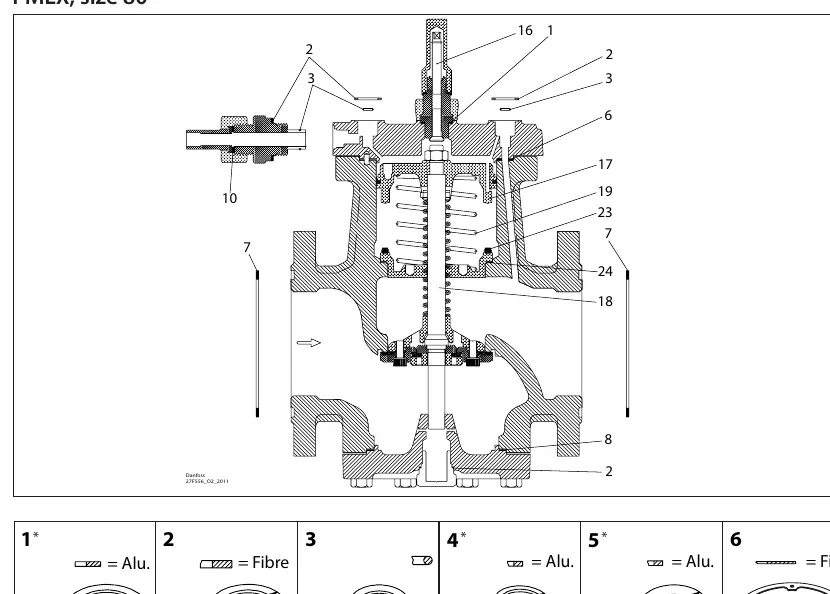

Zestaw naprawczy zawiera komplet uszczelek oraz kluczowe komponenty wewnętrzne zaworu PMLX 80. Części zostały oznaczone numerami referencyjnymi, które odpowiadają pozycjom na schemacie technicznym zaworu. W skład zestawu wchodzą elementy wykonane z aluminium oraz włókna (Fibre).

Wykaz części i specyfikacja

Poniżej przedstawiono zestawienie części wchodzących w skład zestawu naprawczego:

• Pozycje 1, 4, 5, 9, 10: Uszczelki aluminiowe o średnicach odpowiednio 26 mm, 18 mm, 14 mm, 32 mm oraz 22 mm.
• Pozycje 2, 3, 6, 7, 8, 24: Uszczelki z włókna o średnicach 33 mm, 9 mm, 154 mm, 149 mm, 134 mm oraz 113.4 mm.
• Pozycje 16, 17, 18, 19, 23: Główne komponenty mechaniczne zaworu, w tym trzpień, gniazda i sprężyny.

Uwaga: Niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w modelu PMLX 80. Należy zawsze weryfikować zgodność części z posiadanym modelem zaworu na podstawie schematu.
