Zestaw naprawczy Danfoss 027F3385-027R9870 - Instrukcja montażu
Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3385 przeznaczonego do zaworów PM w rozmiarze 50 z grzybkiem typu V-cone.
Spis treści
Przeznaczenie zestawu

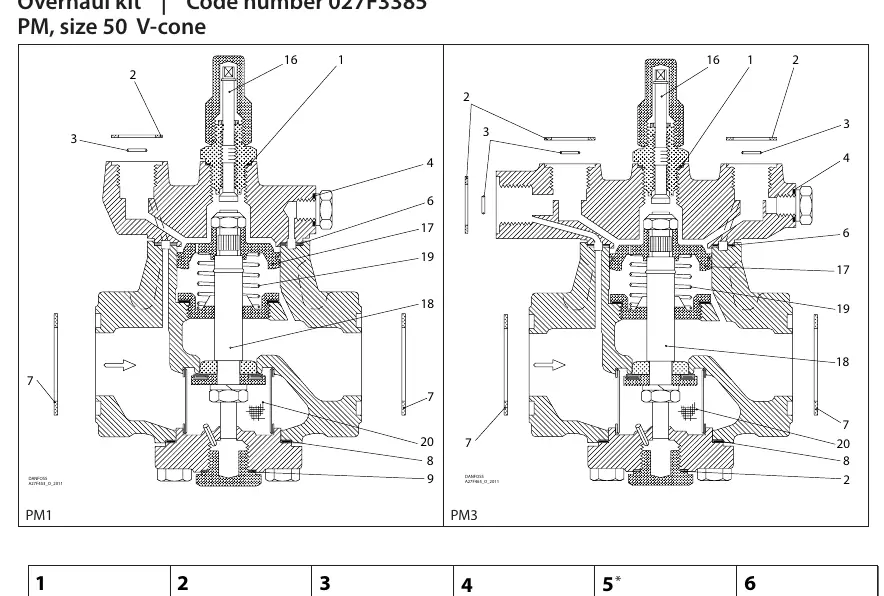

Zestaw naprawczy o numerze katalogowym 027F3385 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 50, wyposażonych w grzybek typu V-cone. Dokumentacja obejmuje schematy montażowe dla wariantów PM1 oraz PM3, wskazując precyzyjne rozmieszczenie poszczególnych uszczelek, podkładek i elementów mechanicznych.
Zawartość zestawu
Zestaw zawiera komplet uszczelnień oraz elementów konstrukcyjnych niezbędnych do przeprowadzenia pełnego przeglądu zaworu. W skład zestawu wchodzą elementy wykonane z aluminium oraz włókna (fibre), o różnych średnicach zewnętrznych. Każdy element jest oznaczony numerem referencyjnym, który odpowiada pozycjom na schemacie technicznym zaworu.
Wskazówki montażowe
Podczas montażu należy zwrócić szczególną uwagę na poprawne umiejscowienie uszczelek o różnych średnicach. Schemat wyraźnie rozróżnia elementy dedykowane dla wersji PM1 oraz PM3. Należy pamiętać, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnej konfiguracji zaworu (oznaczone gwiazdką w dokumentacji). Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest całkowicie odizolowany od ciśnienia i medium roboczego.
